מאוורר לפיזור חום הקמין בחלל החדר

מדחף לפיזור חום הקמין בחלל הבית
מידע כללי-
  • זמן השלמה: כמה שעות
  • רמת קושי: סביר
  • עלות: 75 ש"ח
  • ידע נדרש: ריתוך (מתחיל)
חומרים+
  • אפוקסי
  • ברגים ואומים
  • מאוורר ל-CPU
  • מדחף קטן (עדיף ממתכת)
  • מנוע חשמלי זעיר RC300-FT-08800 DC Micro Motor for CD Player / Game Machine RC300FT 1.5-9V
  • פיסות פח לקיבוע המנוע
  • פלחים עבים לבסיס
  • רכיב מסוג TEC1-12706 Thermoelectric Cooler Peltier 12V
כלי עבודה+
  • מברג
  • מלחם
  • משחזת זווית
  • רתכת

מדריך זה מתאר בניית מאוורר לקמין שתפקידו לפזר את חום הקמין בחלל החדר וכך להגביר את יעילות החימום.

על פי טענות שונות, שאינני יודע לאשש או לסתור, מתקן כזה יכול לשפר את יעילות החימום במספר אחוזים. מעניין יהיה לגלות עד כמה זה נכון באמת. הבעיה המובנת בחימום בית בעזרת קמין היא שהחום עולה כמעט באופן ישיר למעלה בזמן שאנחנו צריכים אותו למטה. יש הגיון בטענה שערבול האויר, אפילו בצורה מינורית, משפיע לטובה על פיזור החום בחדר.

אנחנו עברנו לשימוש בקמין עץ עקב עלויות הנפט הגבוהות. אנחנו נעזרים בענפים וגזעים שגם ככה נגזמים ונכרתים. במסגרת מאמר זה אינני מתכוון להיכנס לדיון על יעילות וכדאיות השימוש בקמין, אם כי הדיון עצמו מבורך כמובן. רק אציין לחיוב שהקמין מייצר חום גבוה ונעים, ההתעסקות בנושא טובה לכושר ואש בוערת בקמין בבית מוציאה מרובנו את הפירומן החבוי בנו ומנתבת אותו לכיוון חיובי.

הבסיס למתקן זה הוא ניצול החום של הקמין ליצירת זרם חשמלי מזערי שמפעיל מאוורר קטן. כל ה"טריק" מבוסס על רכיב חשמלי שנקרא Peltier שיודע להפיק זרם מהפרשי טמפרטורות (או להיפך: לייצר הפרשי טמפ' ע"י קבלת זרם). הפרש הטמפרטורות נוצר מהבסיס החם של הקמין שמחמם את תחתית הרכיב החשמלי וזרועות הקירור שמקררות את החלק העליון שלו. למעשה פעולת המכשיר תורמת להמשך הפעלתו, מעין היזון חוזר חיובי.

לא הצלחתי למצוא מכשיר כזה במחיר שנראה לי הגיוני ולא מצאתי אף מדריך בעברית. המדריכים שראיתי באנגלית היו לא מספקים בעיניי.

אציין שבניית המכשיר הרבה יותר פשוטה ממה שחשבתי, הקונספט באמת עובד בלי בעיה ועלות החומרים נמוכה, כ- 75 שקלים.

כמו תמיד, כייף לבנות דברים לבד, זה נותן תחושת סיפוק, התנסות מעניינת חדשה וזה קצת מרגיע את המצפון האקולוגי שלי. עלי לציין שההבנה שלי בחשמל שואפת לאפס, התבססתי בבניה על מדריכים אחרים שיש ברשת ורק ניסיתי לפשט ולשפר.



החומרים:

  • פיסת מתכת שתשמש בסיס, תעמוד על הקמין ותקלוט את החום. אני השתמשתי בשתי חתיכות זהות בגודל 110x60x3 מ"מ (הסבר בהמשך). צריך להקפיד שהמתכת לא תהיה מצופה או צבועה במשהו שיושפע מהחום הגבוה של הקמין.
  • רכיב מסוג TEC1-12706 Thermoelectric Cooler Peltier 12V. שילמתי 3.38$ עבור שניים כולל משלוח מ-Aliexpress.
  • מאוורר ל-CPU עם זרועות קירור גדולות. קניתי ב-Ebay תמורת 10.1$ כולל משלוח. את המאוורר עצמו פירקתי, אנחנו צריכים רק את זרועות הקירור.
  • מנוע חשמלי זעיר RC300-FT-08800 DC Micro Motor for CD Player / Game Machine RC300FT 1.5-9V. שילמתי 6.19$ עבור שניים, כולל משלוח מ-Aliexpress.
  • מדחף (פרופלור) קטן כלשהו, את שלי פרקתי ממכשיר מיקרוגל שהשכן שלי זרק. הנה שימוש חוזר מיטבי (מבחינתי המדחף הקטן מתקן עכשיו את הקארמה הרעה שלו אחרי ששימש במיקרו). הוא עשוי מפלסטיק, עדיף למצוא ממתכת.
  • כמה ברגים ואומים בגדלים שונים.
  • כמה חתיכות מתכת לצורך קיבוע המנוע במקום הרצוי.

המנוע והרכיב התרמואלקטרי (Peltier)

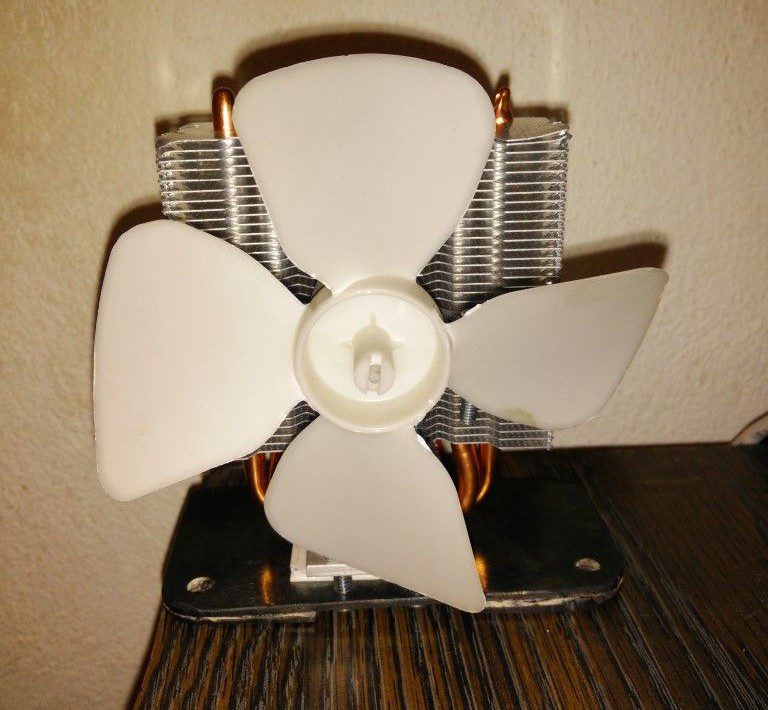

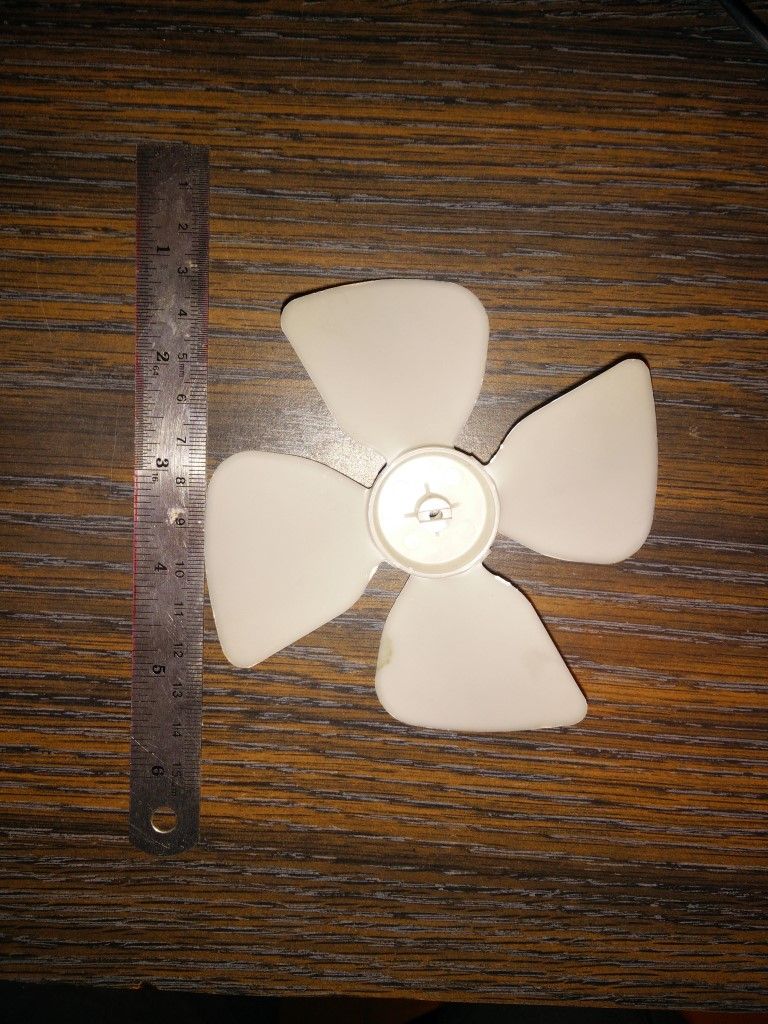

המדחף (פרופלור) בו השתמשתי

המדחף (פרופלור) בו השתמשתי

מהר למעלה

באחת מפיסות המתכת חתכתי עם דיסק מגרעות שבתוכן יהיו ראשי הברגים שמחברים את הכל ואז ריתכתי את שתי החתיכות ושיפצרתי אותן עם דיסק. עכשיו קדחתי חורים לברגים. מיקום החורים נקבע ע"י החורים המובנים שיש בבסיס זרועות הקירור.

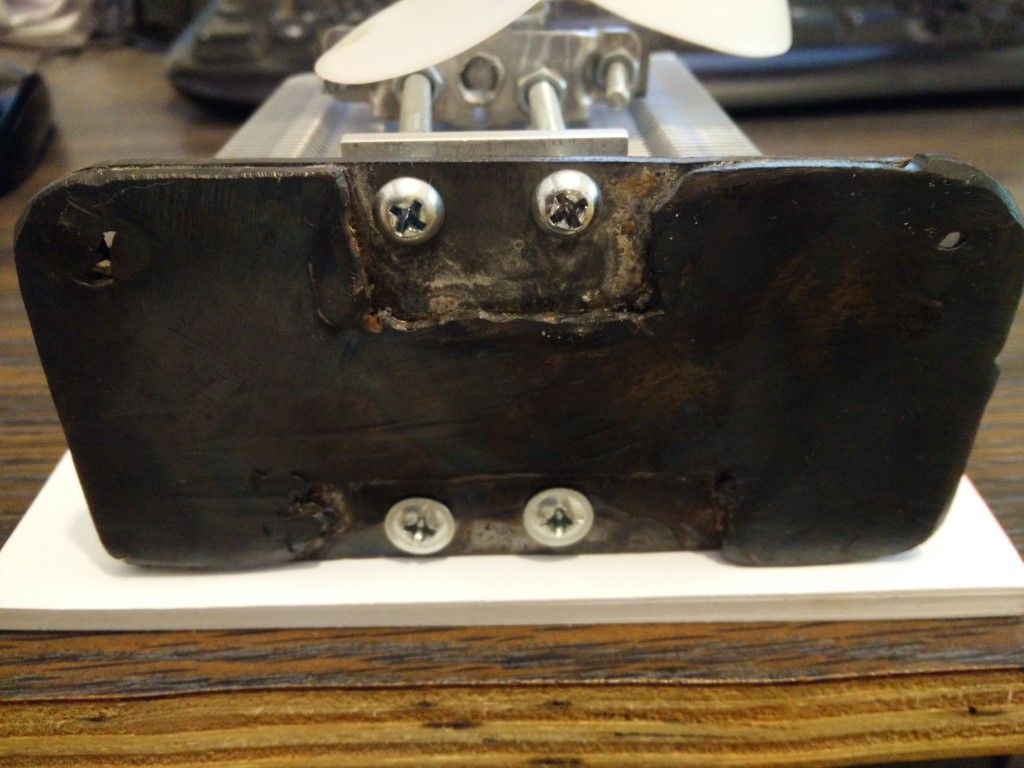

המשטח מלמטה - חיבורי הברגים והכל

המשטח מלמטה – חיבורי הברגים והכל

מהר למעלה

מניחים על הבסיס את ה-Peltier, ומניחים על ה-Peltier את זרועות הקירור ומחברים לבסיס עם ברגים ואומים. החלק הכי קשה בכל הבניה היה למצוא בסיס יציב למנוע שיהיה חלק מהמבנה. אני השתמשתי בברגים ארוכים שמחזיקים שתי פיסות מתכת שעוטפות את המנוע.

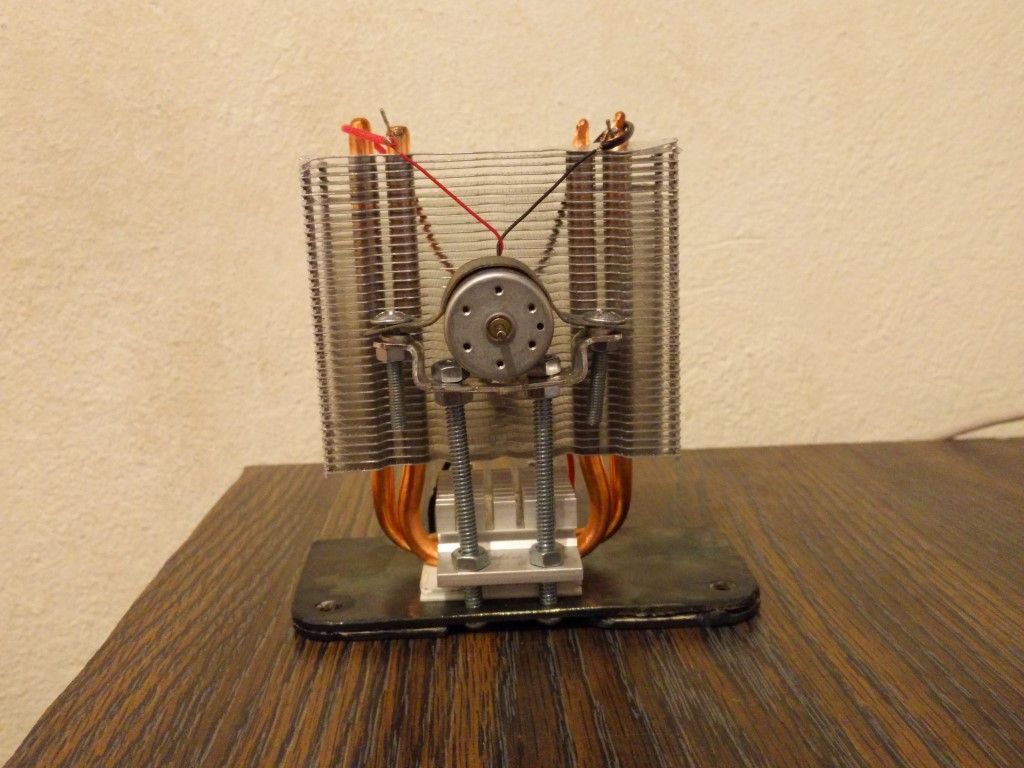

מחזיק המנוע מלפנים

מחזיק המנוע מלפנים

מהר למעלה

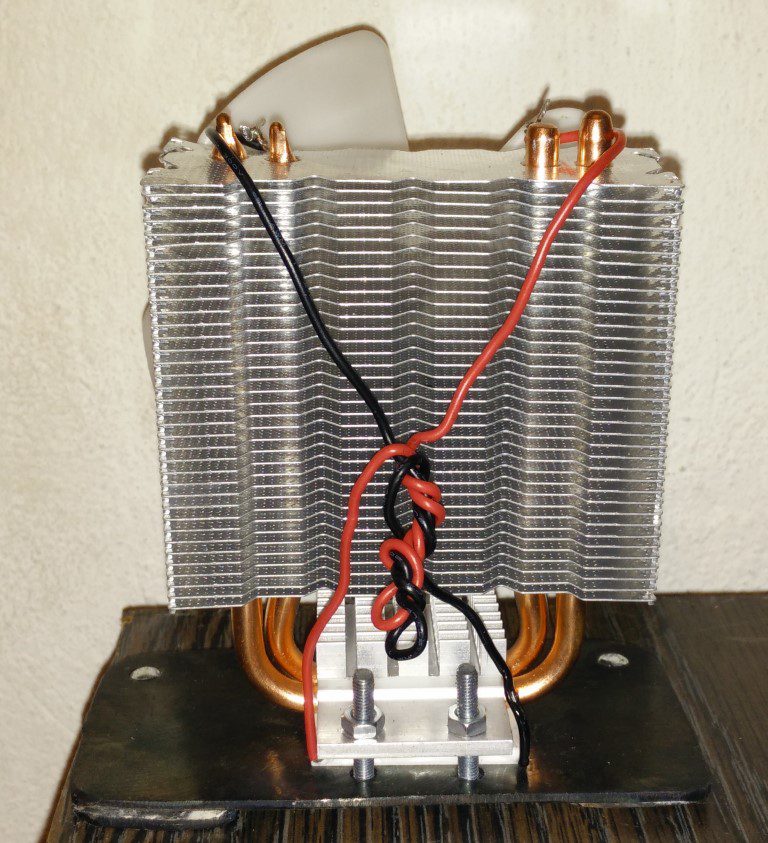

השלב הבא הוא חיבור המנוע ל-Peltier. צריך לחבר באופן זמני בהתחלה, אדום לאדום ושחור לשחור. חיבור בהלחמה יעשה רק בסוף, אחרי שהכל בדוק ועובד. בהפעלה הראשונה תגלו אם המדחף מסתובב לכיוון הנכון. אם לא (כפי שקרה לי), כל מה שצריך לעשות הוא להצליב בין החוטים.



חיבור חשמל. הקטבים יקבעו את כיוון הסיבוב של המדחף

מהר למעלה

השלב הסופי הוא חיבור המדחף למנוע. אני השתמשתי בקצת אפוקסי בגלל שהקדח של המדחף היה גדול מהזרוע של המנוע.

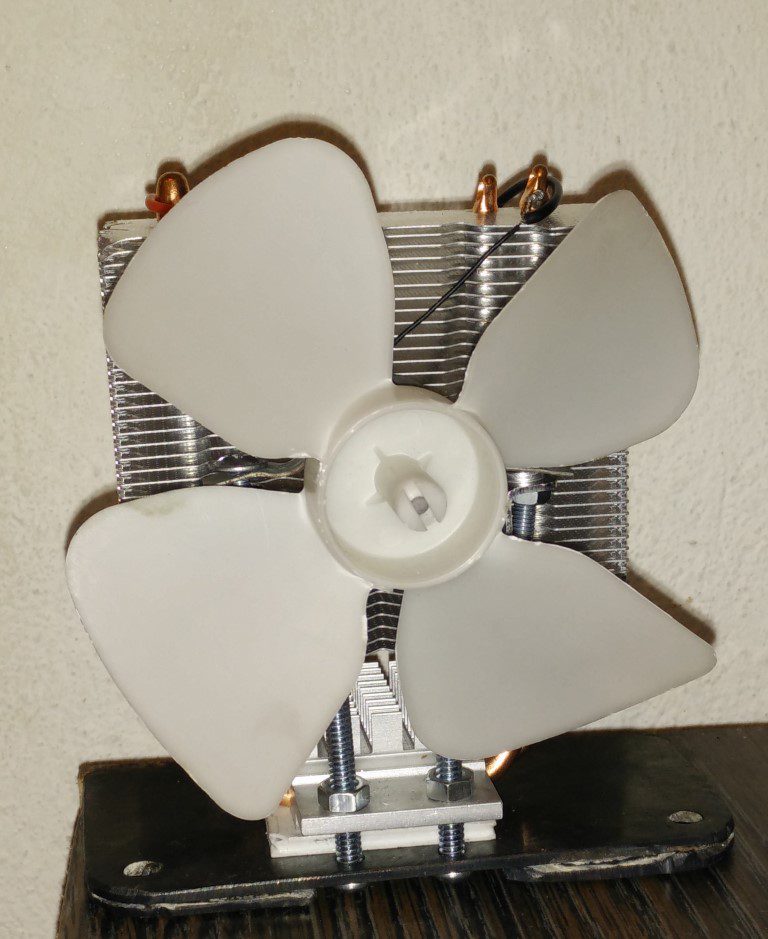

המדחף על ציר המנוע

המדחף על ציר המנוע

מהר למעלה

לסיכום

כל החלקים מתפרקים בקלות רבה למקרה שצריך להחליף משהו. בתמונה שלמטה ניתן לראות תרשים של כל חלקי המערכת.

בהצלחה.

המדחף על ציר המנוע

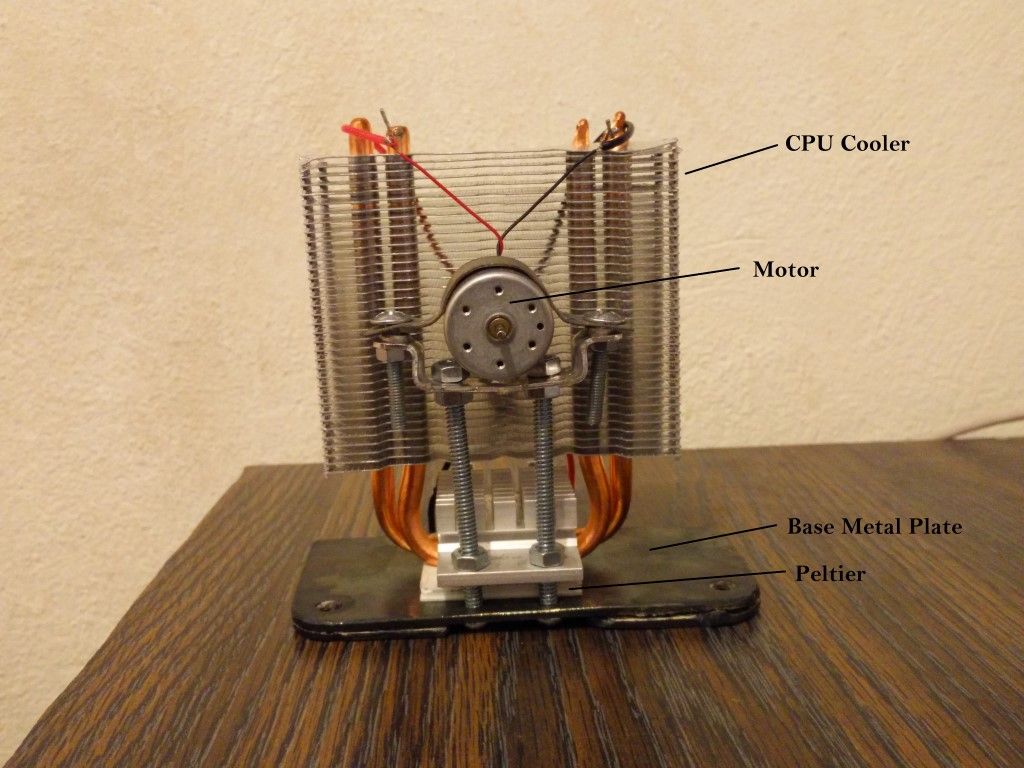

תרשים חלקי המערכת

נשארת עם המון שאלות? רוצה לפתוח דיון בנושא?
פורום "בידיים" מחכה לך!

מהר למעלה

אודותי

פורסם ב מדריכים ומתוייג תחת , , , , . שמור את הקישור הישיר.

11 תגובות למאוורר לפיזור חום הקמין בחלל החדר

  1. ביקרתי את רון וראיתי את מה שבנה.
    בהחלט גאדג'ט בבניה עצמית.
    עושה חשק לבנות גם… בנתיים עוד אין לי קמין.
    אהבתי.

  2. מעניין. אבל אם יש בביתך חשמל הכי יעיל ופשוט להתקין מאוורר תקר. לא כולם יודעים שיש כמעט לכל המאווררים כפתור לשינוי כוון, ופשוט צריך להחליף את הכוון לפי העונה,בחורף תרצה תנועת אוויר מלמעלה למטה כי החום מתרכז למעלה – (תרמודינמיקה בסיסית) ובקיץ תרצה תנועה מלמטה למעלה כי האוויר הרצוי והקרי ר מתרכז למטה וראשנו שמרגיש את החום נמצא בגובה של מטר בישיבה ושני מטר בעמידה או פעילות.

    צריכת חשמל של מאוור תקרה מתחילה ב 50 וואט. שזה שתי אגורות לשעה.

  3. ליאור זינגר ליאור זינגר:
  4. ליאור זינגר ליאור זינגר:

    מדהים רון,
    אנו גם מחמים את הבית ע"י קמין ומרגיש לי רע כמות החום שפשוט עולה למעלה בארובה במקום להשתחרר לכל חלל החדר. אני שמתי מאוחר גדול 20 אינץ קצת מעל ומול התנור כדי לשאוב את האוויר החם ולפזר אותו בחדר. על המאוורר התקנתי פילטר לא זוכר לכמה מיקרון שיסנן חלקיקי אבק שלצערינו נוצרים בתהליך השריפה.
    זה עובד נחמד אך אני בטוח שאני יכול להעלות יעילות, אנסה להוסיף מחליפי חום.

    את העץ אנו אוספים במזבלה המקומית וביער לידינו, היערנים מורידים עצים על מנת לדלל את היער ולאפשר צמיחה בריאה יותר. את העצי אורן הם מישנים aging לפני השריפה, כך שניתן למצוא גזעי אורן בני שנתיים שלוש, מה שאומר שרוב הסאפ התייבש. אפרסם תמונות אם תרצה.

    • רון עשת רון עשת:

      היי ליאור,

      תוכל לספר עד כמה המאוורר שאתה מפעיל משפר את החימום בחדר?

      בהמשך למה שכתבת אני יכול להעיד שבאזור שאני גר בו יש כל הזמן גיזום וכריתה מסיביים והכרחיים. מה שאנשי המקצוע קוראים גיזום סניטציה. הכל נעשה באישור פקיד היערות. זה עושה רק טוב לעצים ולסביבה.

      לא ידעתי שכדאי ליישן אורן 3 שנים, תודה על העצה.
      אם אתה משיג ענפי זית זה הכי טוב, עץ כבד ודחוס.

      אשמח לתמונות.

    • ליאור זינגר ליאור זינגר:

      מצורפות כמה תמונות של המאורר והפילטר. מדהים כמה שזה משפר את פיזור החום. בעתיד אוסיף צנרת נחושת כמחליף חום.
      ליאור

      • ליאור זינגר ליאור זינגר:

        תמונה מאחור

        • ליאור זינגר ליאור זינגר:

          צד שני והכלב שלנו ברנולי

          • ליאור זינגר ליאור זינגר:

            תמונה מקדימה לסיום. אני מקווה שזה מראה טוב את האלתור שלי. בעתיד אבנה משהו יותר אלגנטי עם מאווררים של מחשב.
            לגבי הגיזום יתר. פרסמתי כתבה בנושא באתר, על כיצד ניתן לעשות משהו נגד הגיזום יתר. אפרסם לינק.

  5. אז קודם כל, זה נפלא. גם אני התאהבתי ברעיון הזה איך שראיתי אותו (כמוצר מכיר) ואמרתי לעצמי שיום אחד אבנה כזה. אז אני שמח לקרוא את המדריך לפני (:
    שאלות:
    1. רואים צינוורות נחושת עוברים דרך מערכת הקירור לCPU, ואל מה שקראת לו base metal plate. האם מערכת הקירור מגיעה ככה כחתיכה אחת? הצלעות האנכיות מחוברות למשטח המתכת האופקי out of the box?

    2. מה קורה היה אם היית משאיר את הרכיב התרמואלקטרי (ה-Peltier) צמוד לרגל המתכת אבל מרים על ברגים ארוכים יותר את כל שאר המערכת? האם לא היית פותר בזה את בעיית ההתחממות של הרכיבים שחששת ממנה?

    זה בנתיים (:
    תודה על השיתוף.

    • רון עשת רון עשת:

      אסף היי,

      1. צינורות הנחושת הם חלק אינטגרלי ובחתיכה אחת עם זרועות vקירור, ראה תמונה מצורפת.

      2. העלת נק' חשובה ששכחתי לכתוב במדריך:
      החלק היותר רגיש במכשיר הוא ה-peltier, שעלול להנזק מעודף חום (הדופן העליונה של הקמין יכולה להגיע לסביבות 400 מעלות).
      כדי למנוע את זה יכול להיות שצריך להרים את כל המכשיר קצת מעל פני הקמין, לדוגמא על ידי חיבור של זרועות קירור קטנות (שיש כמעט בכל PC) מלמטה.

      ספר איך יצא
