כלים עם שיניים

בבית המלאכה

צריכים לפתוח אום משושה? צינור פלדה עם מופה? מה בין מפתח שבדי למפתח פולני ולמפתח צינורות? בואו נעשה סדר

כלי עבודה בכלל, וכלים של אינסטלטורים ומכונאים בפרט, הם נושא מרתק בעיני. פעם זו המכניקה של הפעלת הכוח, פעם הגיאומטריה של הכלי ופעם המנגנון מעניין. הכלים לעיל במידות שונות וקובצו פחות או יותר לפי גודלם. כיאה לכלים שהגיעו מפה ומשם וחלקם יותר זקנים ממני – לא כולם שמישים, וראויים לכן רק לתליה על הקיר (אם אתם מוצאים עניין אסתטי בתליית כלים חלודים על הקיר…). חלקם, ואת זה קשה לראות בתמונות – קטנים ממה שאפשר לצפות ויתאימו רק לצינורות קטנים.

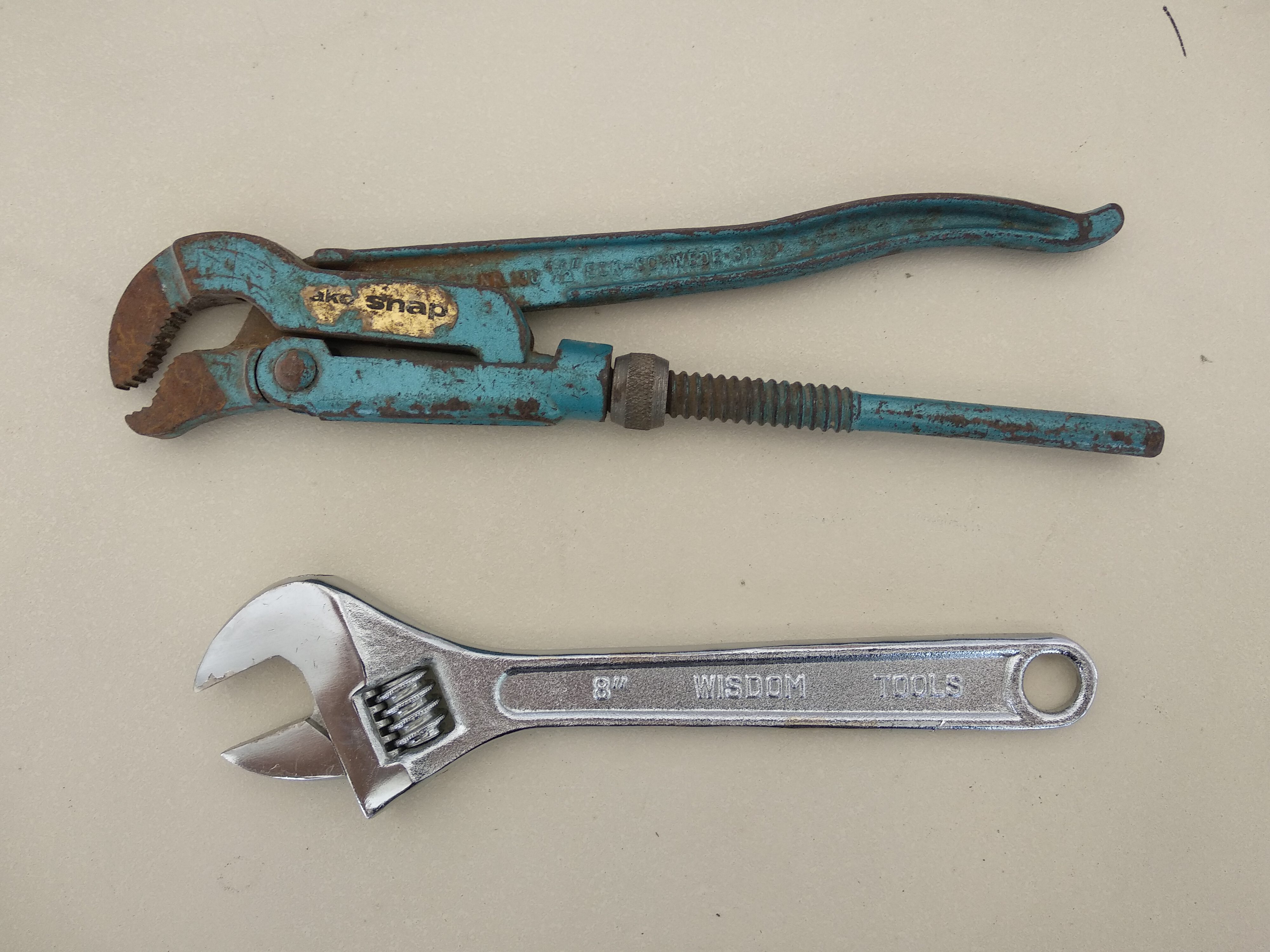

הכלי התחתון בתמונה הוא מפתח ברגים מתכוונן שהומצא במאה ה- 19 ומכונה בארץ מפתח שבדי. השפתיים שלו מקבילות וחלקות, הוא יודע לפתוח אום או בורג עם ראש משושה מבלי לשרוט את המתכת, וכוונונו נעשה על ידי הבורג שבצידו.

הכלי העליון לעומת זאת שונה ממנו – יש לו לחיים קעורות עם שיניים לאחיזה בכוח (תוך שריטה) של צינורות עגולים, וכוונונו נעשה בעזרת אום גובל. אה, ויש מקומות בהם הוא נקרא מפתח שוודי, והמפתח הקודם – מפתח פולני.

את המפתח השוודי המבריק בתמונה תוכלו לקנות בכל טמבוריה והוא מצויד בחור לתליה על הקיר בסדנא. את מסענו לכלים המשוננים נתחיל עם המפתח השוודי השני שהיה שייך לסבא של אשתי בימים שבעל המקצוע היה נושא את ארגז הכלים ביד, וכדי לחסוך במשקל הוא ממלא פונקציה נוספת – בקצהו חריץ “V” משונן המיועד לאחיזת אומים בעת סיבוב הבורג, מה שנקרא באנגלית crocodile wrench

להבדיל ממפתח שוודי, למפתח צינורות שיניים נושכות והוא יודע להיאחז בכוח בצינור עגול וחלק.

המפתח העליון דומה לזה שהומצא בסוף המאה ה- 19 בארה”ב ונקרא ע”ש ממציאו stillson pipe wrench. יש בו יותר חלקים מהמקובל היום ולכן רוב מפתחות הצינורות שתמצאו היום בכל טמבוריה נראים כמו שני המפתחות האחרים בתמונה

והנה כבר כלים כבדים בגודל מלא – למטה מפתח צינורות כבד ומסיבי מפלדה יצוקה, עם לחיים משוננות מפלדה קשה הניתנות להחלפה. זוג מפתחות כאלה שיופעלו באופן נכון – יפתחו לכם כמעט כל הברגה.

המפתח העליון עשוי פח מכופף והוא פחות מסיבי, האמצעי הוא אחיו והמנגנון שלו מעורר תהיות במבט ראשון שכן אין לו בורג כוונון אלא שורת חורים. ההיגיון מובן לאינסטלטורים – המרחק בין החורים הוא חצי אינץ’ ולכן כלי כזה יכול לטפל בצינורות בטווח הקוטרים המתאים. בזמנו זה היה כלי זול לייצור – השידרה יצוקה עם השיניים העליונות, הגוף עשוי פח מכופף אליו מחוברת בניטים הלחי התחתונה, ההרכבה בעזרת בורג ואום.

נחזור לכלים פחות מסיביים – למטה צבת איתה אפשר לאחוז אומים (תוך שריטתם), למעלה פלאייר ולו שיניים עדינות יותר ובו משולבים קאטר לחיתוך חוטי תיל, ומוריד בידוד לחוטי חשמל

למעלה ג’בקה או גמל – מין מפתח בו ציר הפתיחה ניתן להזזה על מסילה, בהתאמה לטווח קוטרים שהוא יכול לאחוז.

למטה כלי שהוא לא פחות מגאוני בעיני – פלאייר פטנט (יש המכנים בשם ג’בקה דווקא כלי זה). השם האנגלי locking pliers מסביר טוב יותר מה הכלי הזה עושה – אפשר לנעול אותו במצב סגור וכך לא צריך להשקיע כוח בשמירתו במקום בעת העבודה. הכלים כאלה מגיעים במגוון מרשים של לחיים – החל מלחיים ישרות או קעורות לאחיזת מוטות ברזל וצינורות, ועד לחיים מכופפות לאחיזת לוחות פח דקים. הנעילה מאפשרת למסגרים לאחוז בכלי כזה ממרחק בטוח פיסות מתכת בעת עבודות מסוכנות כמו ריתוך, השחזה, או טבילת להב רותח בשמן לשם חיסום הפלדה.

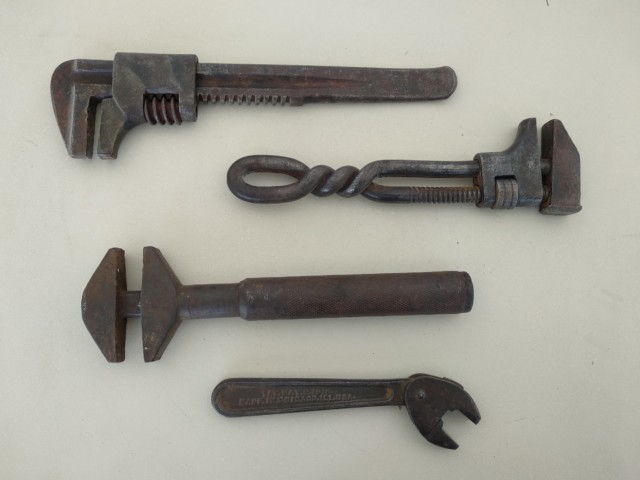

והנה כמה כלים נחמדים אך לא שימושיים מ”אוספים” של חברי ושלי. מלמעלה למטה: מפתח צינורות הדומה לסוג המכונה monkey wrench, עקב הידית משמש גם לום. מפתח צינורות העשוי מוט ברזל מכופף – כמובן שהשידרה חסרה את הקשיחות הנדרשת והלחיים כבר לא מקבילות. מפתח המכונה french key ואחד מחברי זוכר שבנה כזה כתרגיל בבית הספר המקצועי בו למד, ו- cochrane wrench שהמנגנון שלו שבור ואיני מבין איך עבד

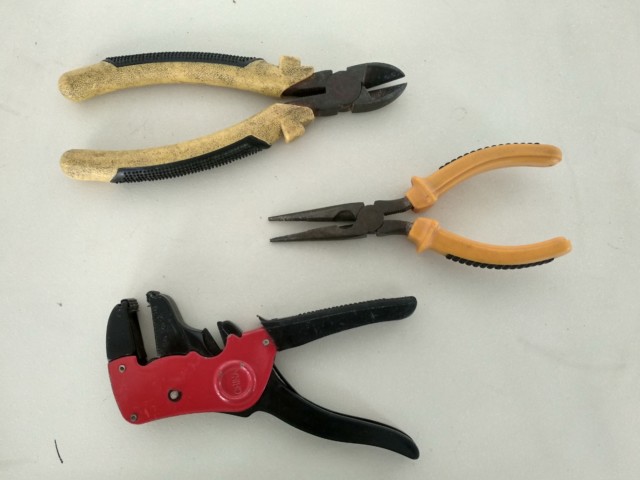

עוד בין הכלים הקטנים יותר – מלמעלה למטה קאטר לחיתוך חוטי תיל, שפיץ פלאייר המשמש בדרך כלל חשמלאים לגישה למקומות צרים, ומוריד בידוד מחוטי חשמל

לסיכום

זה היה מסע בין כלים עם שיניים, מקום ממנו ניתן להתחיל להבין מה הנחה את מתכנני הכלים, ואיך נוכל להשתמש בהם
