במדריך תוצר עבודה משותפת של חברי הקבוצה גן הדר lab, שפועלת במסגרת מרכז הקיימות גן הדר בפאב לאב, במעבדה לייצור דיגיטלי במדעטק.

ההרכבה כוללת חלקים מודפסים במדפסת תלת מימד וחתוכים במכונת חיתוך לייזר, תופתעו לגלות שיש כבר אפשרויות כאלו ליד אזור מגוריכם, כל הקבצים הדרושים מצורפים.

אופן פעולה: משאבת אויר שואבת מים מצנצנת בתחתית המערכת לראש המערכת, המים זורמים דרך כל המגשים ומספקים לנבטים תנאים טובים – מים וחמצן, מתנקזים חזרה לצנצנת ומוכנים לשאיבה נוספת.

לעניין : היא מהממת פרקטית וזולה, קבלו את המנבטה האוטומטית :)

מתארגנים על חומרים

אז שלב החומרים פה קצת שונה מהרגיל, חוץ מהחומרים הרגילים וכמו שכתוב בהקדמה יש צורך במכונת חיתוך לייזר ומדפסת תלת מימד, המכונות האלה כבר מאד נפוצות בארץ ובטוח שחיפוש כגוגל פשוט יוביל אתכם לאפשרות קרובה לאזור מגוריכם.

קבצים להדפסה וחיתוך (כולל גרסאות לעריכה) : כאן

חיתוך ליזר

1. 2 דפנות – חומר גלם – 41*9 ס”מ פרספקס, זמן חיתוך כדקה וחצי בפאבלאב – משתנה כתלות במכונה
2. 2 משולשי עץ לבוד (זויות חיבור – אפשר גם לחתוך ידנית או לקנות)
3. 1 ריבוע מפל בגודל 9.5*9.5 (מגש ניקוז, אפשר גם להכין לבד. בקובץ – הקוים האדומים הם לחיתוך והכחולים לקיפול)

הדפסת תלת מימד

1. מתאם בין משאבת האויר לשאיבת מים (צינור ונטורי) – כ-2.5 גרם פלסטיק, כ-20 דקות הדפסה תלוי באיכות
2. משתיק קול (אופציונלי) – כ-13 גרם פלסטיק, כשעה הדפסה תלוי באיכות

סה”כ כ- 15 ש”ח (בלי משתיק קול) / 30 ש”ח כולל משתיק קול במחירי פאב לאב נכון ל 2016

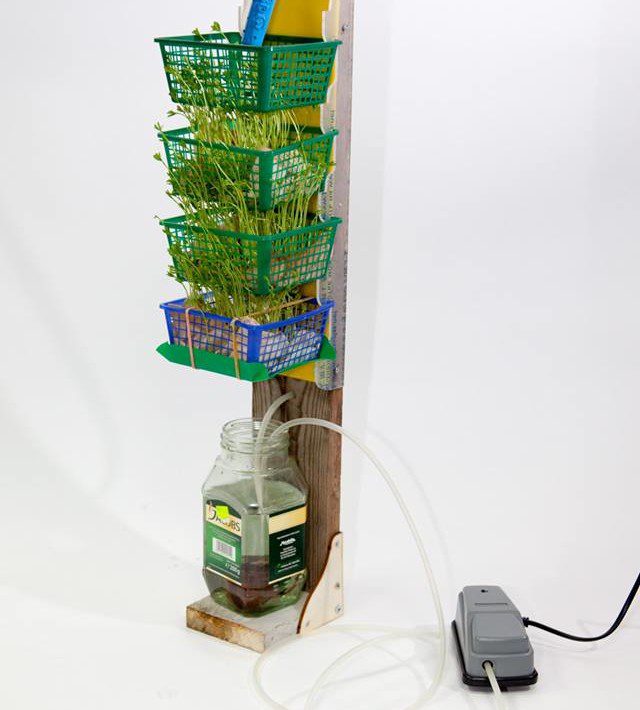

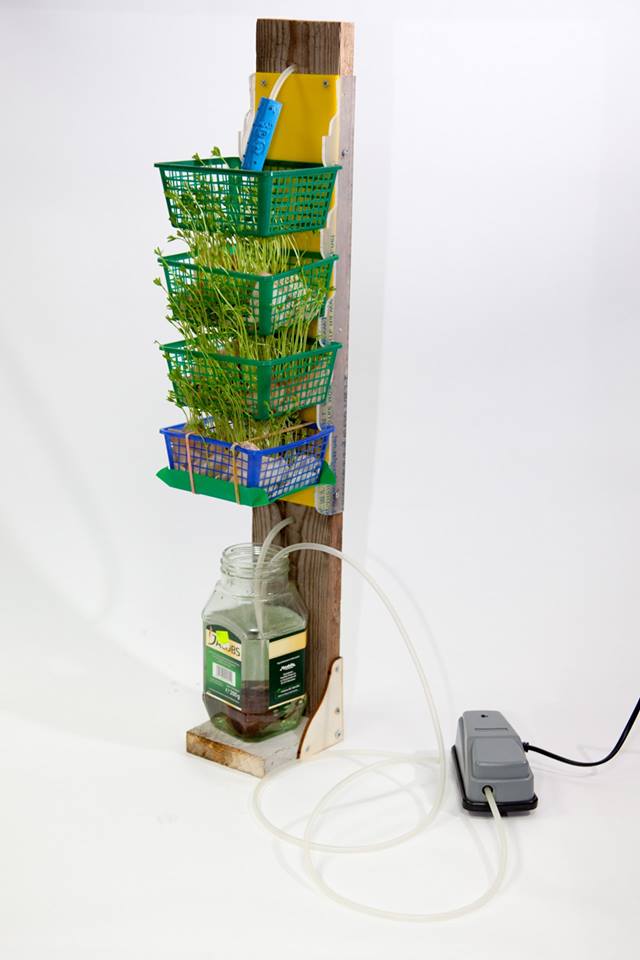

יצאה יפה לא?

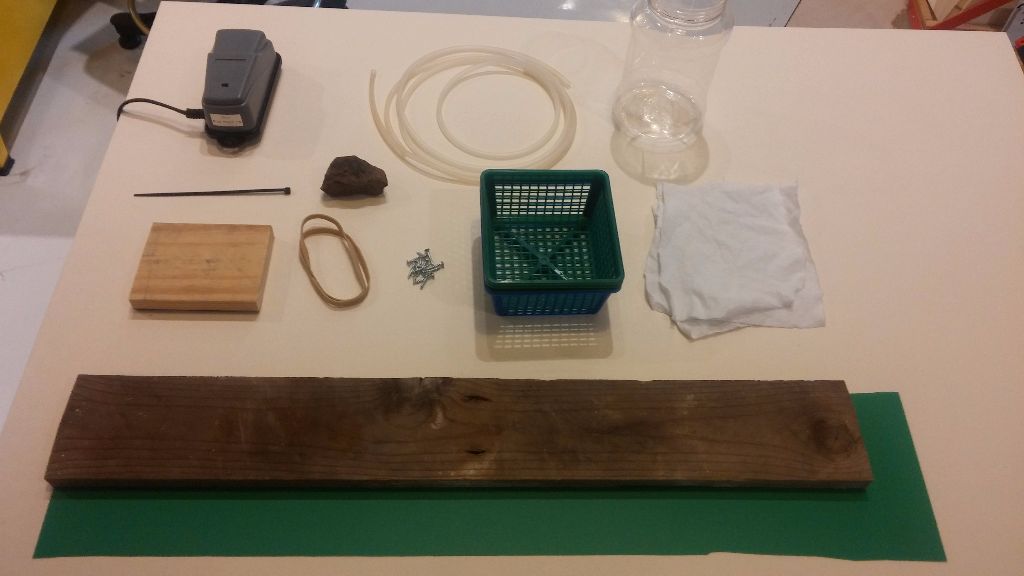

אלו החומרים שצריך להשיג או לקנות

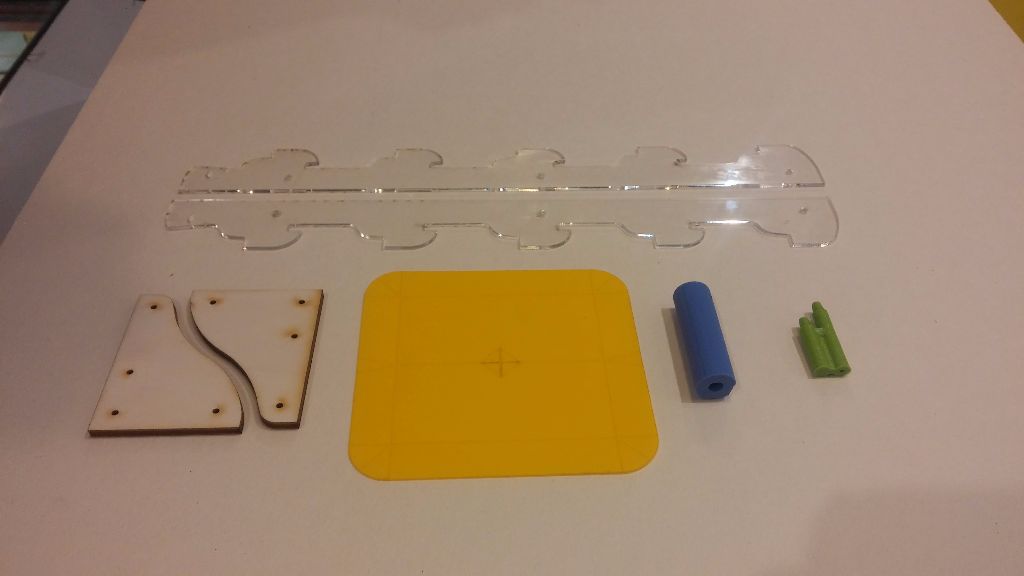

ואלו החומרים שיש להזמין לפי הקבצים בקישור

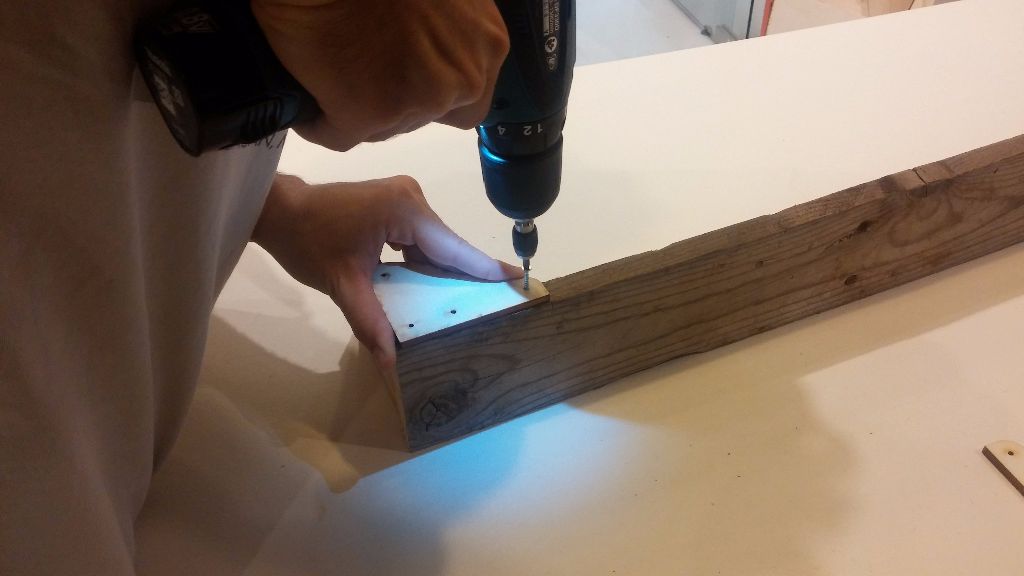

חיבור קרש הגב לבסיס

בעזרת הזויות החתוכות. הקפידו שקרש הגב יגיע עד למפלס הקרקע ושיש בין הקרשים זוית של 90 מעלות

חיבור הקרשים

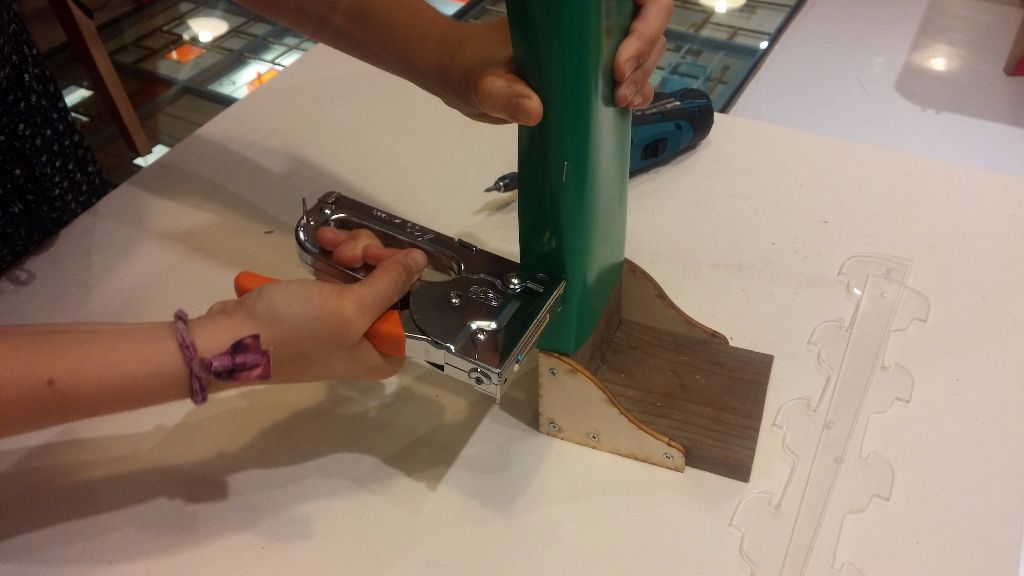

עיטוף קרש הגב במלבן המפל

העיטוף חשוב כדי להגן מלחות, קיבוע על ידי אקדח סיכות (אופציונאלי) בגב הקרש, ניתן גם לקבע בהמשך בעזרת ההברגה של הדפנות אבל זה דורש קצת יותר מיומנות.

ככה שומרים על קרש הגב יבש

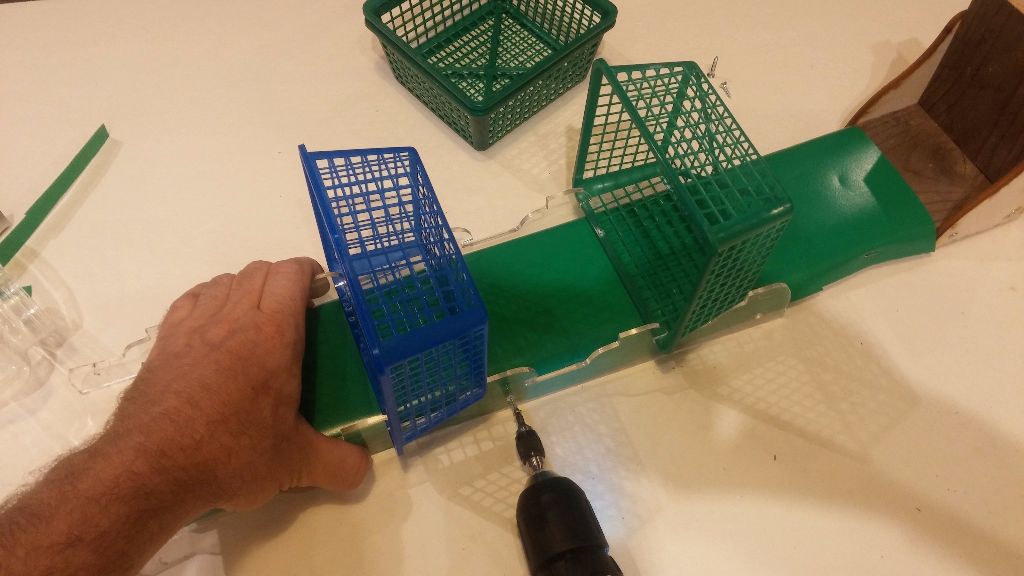

חיבור הדפנות

נחבר את הדפנות בעזרת הברגים, יש לשים לב שמלבן המפל מחוזק למקומו באופן הדוק על ידי הברגים.
יש לוודא שנשאר מספיק מקום לצנצנת + מרווח (כמו בתמונה מטה) – יש לוודא שהסרגלים באותו גובה ע”י הכנסת הסלסלות (כמו בתמונה מטה)

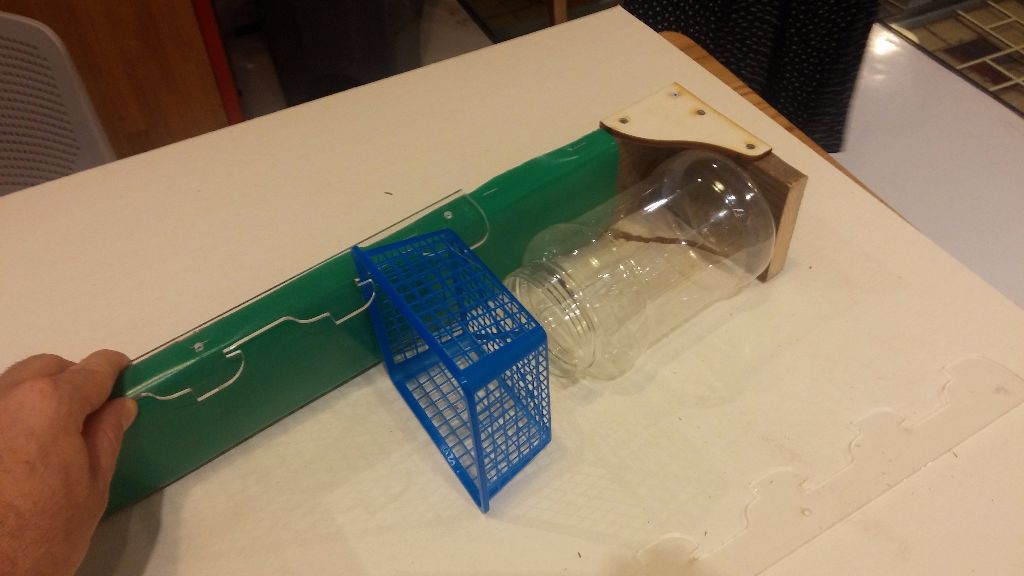

בדיקת מיקום

חיבור הדפנות

קידוח חורי מעבר

כעת נקדח חורי מעבר לצינור בחלק העליון והתחתון של קרש הגב, חור תחתון – בין הצנצנת לסלסלה התחתונה (נוח יותר למקם בצד ולא במרכז הקרש),חור עליון – מעל הסלסלה העליונה כפי שניתן לראות בתמונות

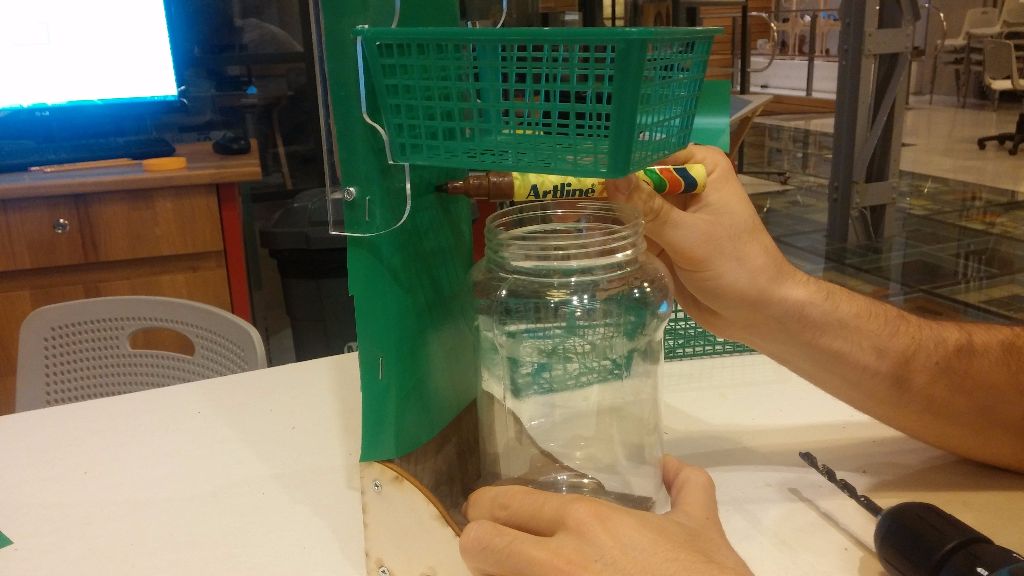

סימון החור התחתון

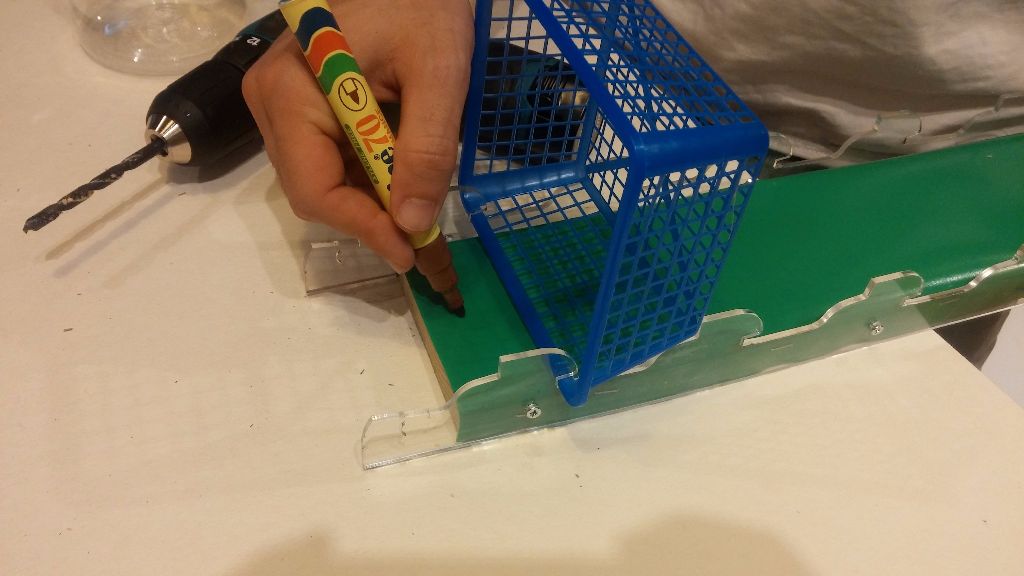

סימון החור העליון

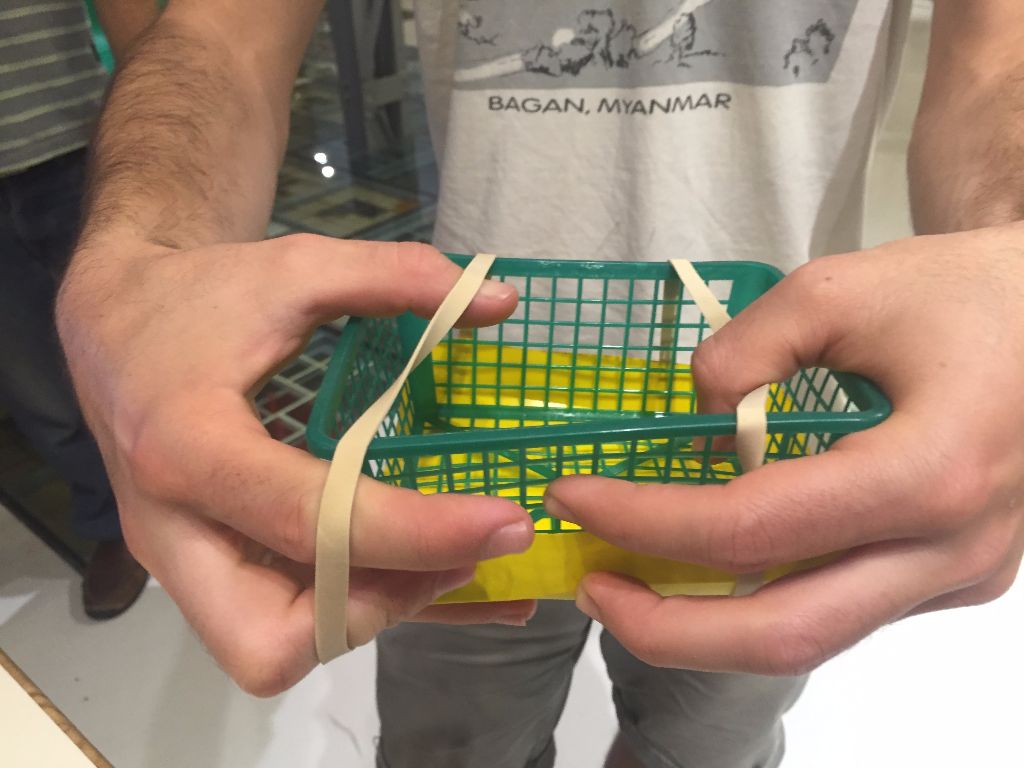

קיפול מגש הניקוז וחיבורו לסלסלה בעזרת גומיות

ניתן לתמונות לדבר

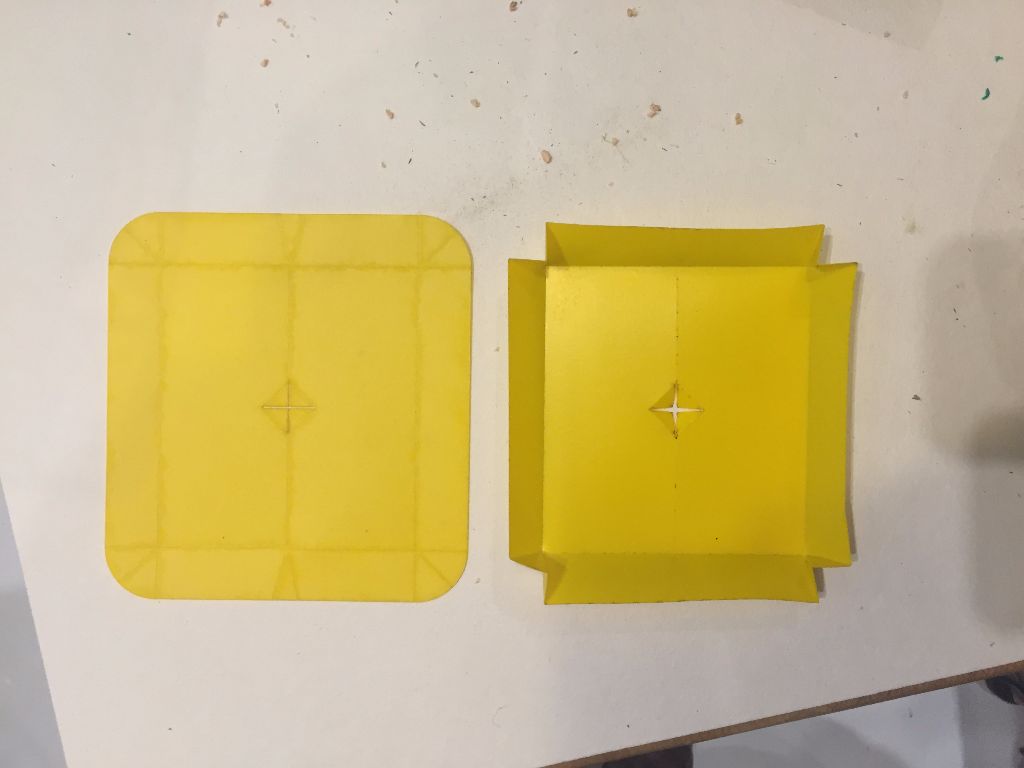

מגש ניקוז לפני ואחרי קיפול

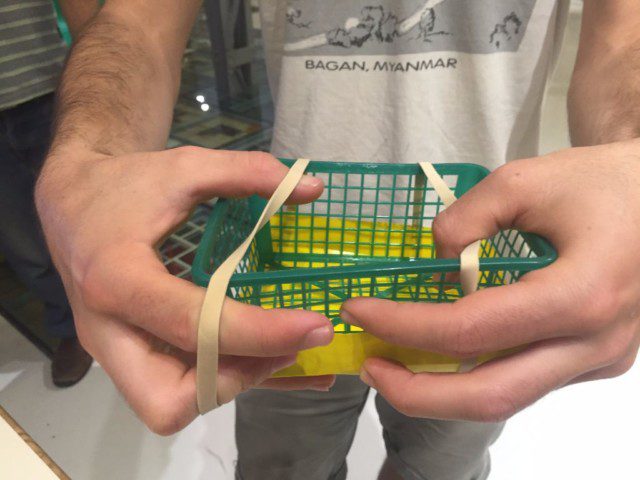

מלבישים אותו על הסלסלה האחרונה

הרכבת המשאבה

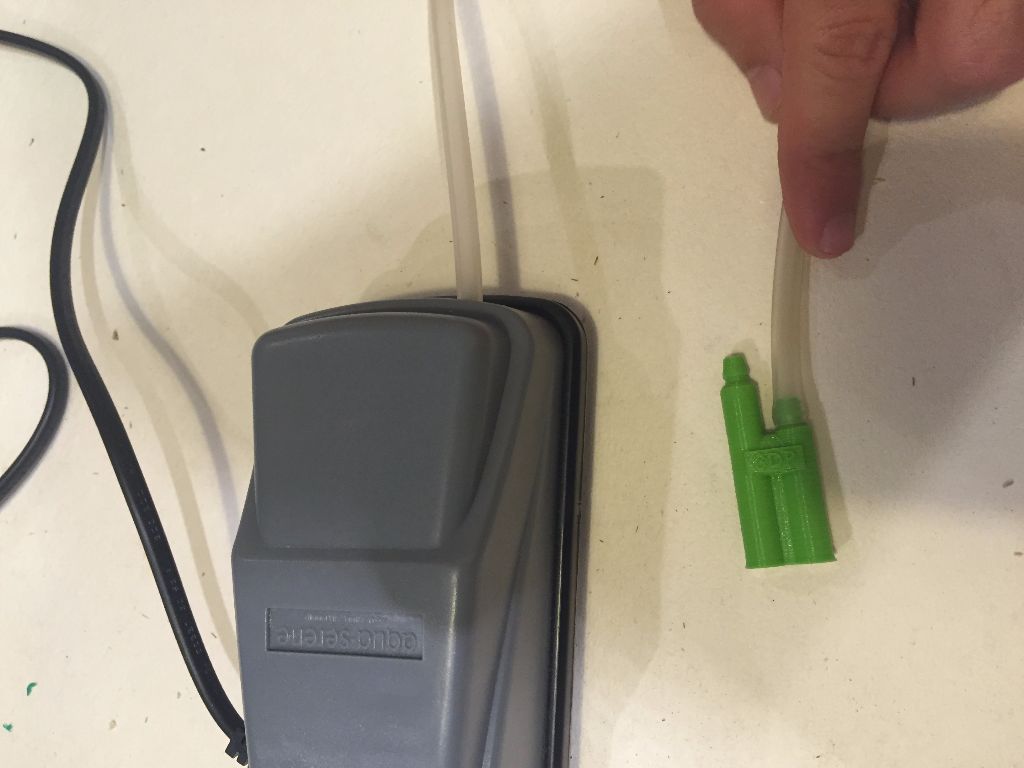

מחברים את הצינור הארוך למשאבה מצד אחד ולחיבור הנמוך של הצינור הונטורי מצד שני כמו שרואים בתמונה

משאבה לצינור ונטורי

מהצינור למנבטה

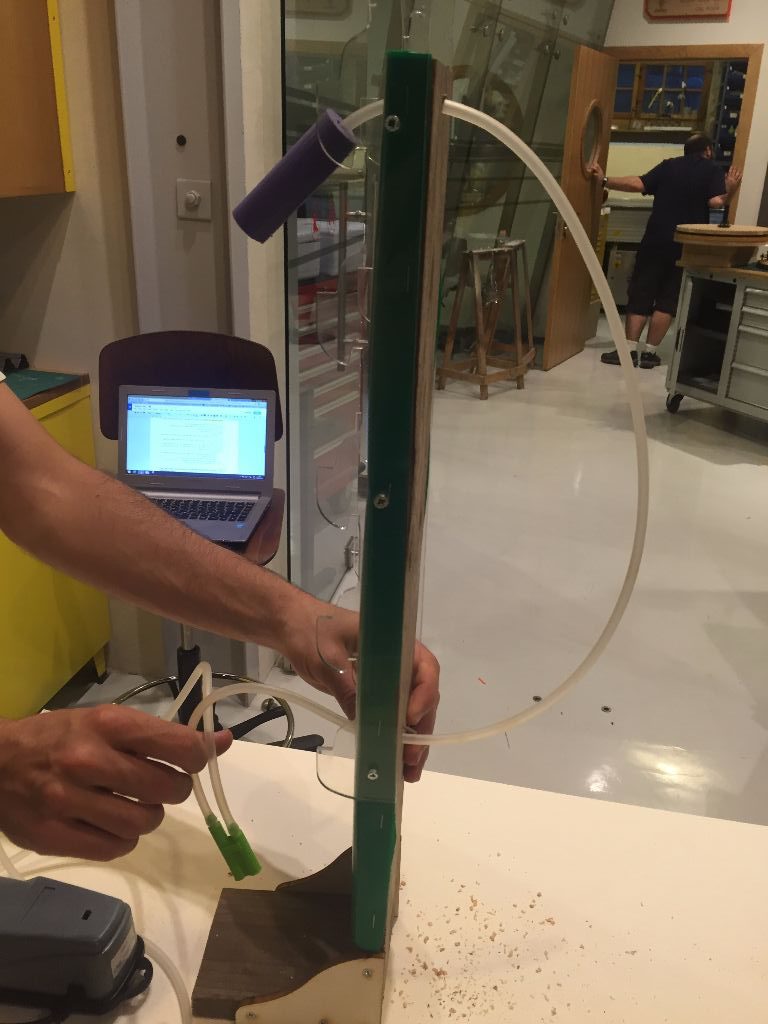

מחברים את הצינור הקצר לחיבור הגבוה של הצינור הונטורי, ודרך החורים שקדחנו למשתיק קול (אופציונאלי, אחרת פשוט מהחור התחתון לעליון)

ככה מחברים את הצינור הקצר

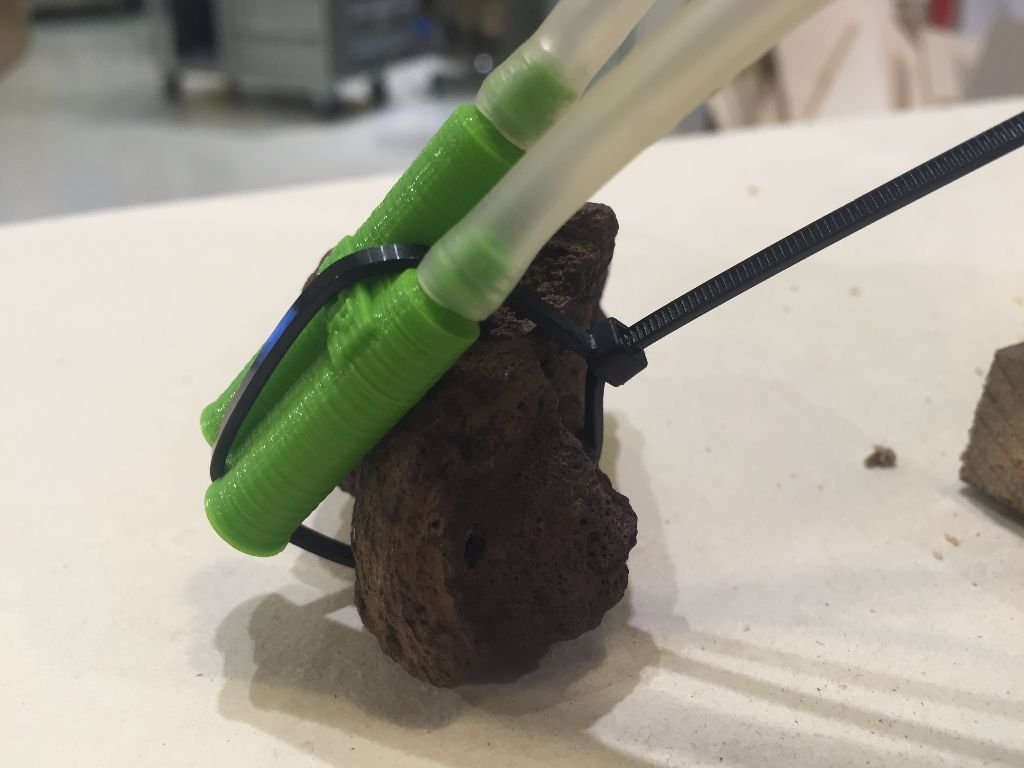

מחברים את הצינור הונטורי לאבן

כדי למנוע ציפה של הצינור פשוט נחהר אותו לאבן הקטנה בעזרת חבל או אזיקון

הלילה הוא ישן עם הדגים

מכינים את הסלסלאות

כדי להרטיב את כל השטח ולצמצם השפרצות, נפרוש ריבוע בד בכל סלסלה

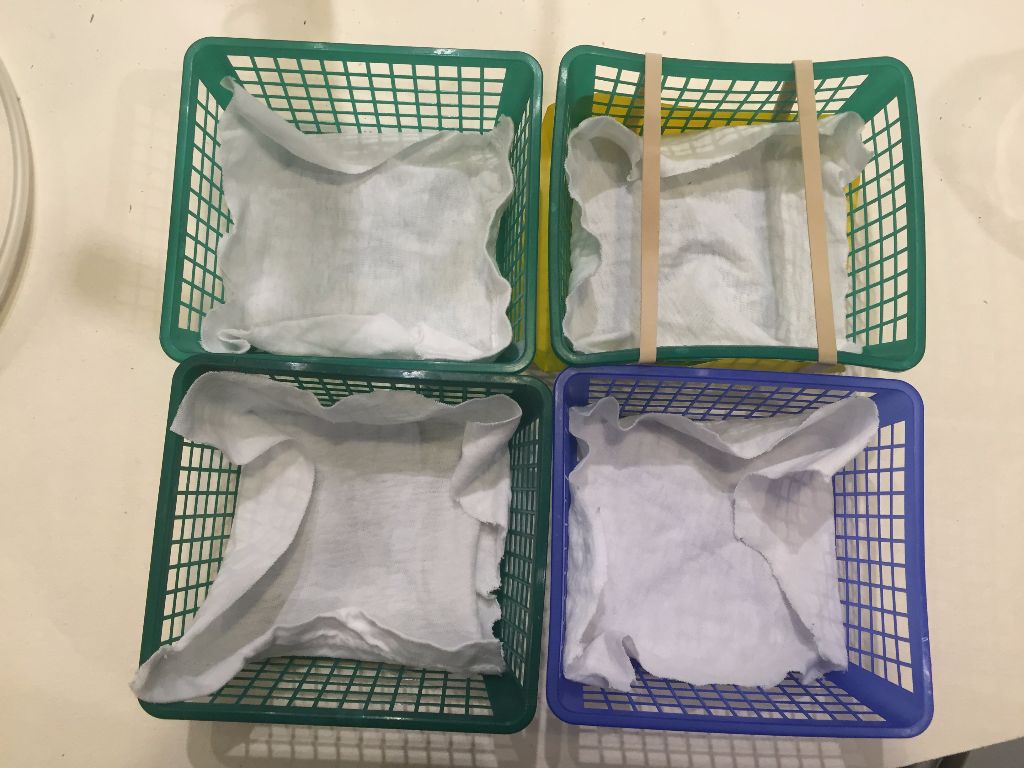

סלסלאות מרופדות

מרכיבים את הכל ביחד

כל החלקים מוכנים ורק נותר לחבר את כולם למכלול,

• מלבישים את הסלסלאות על המגרעות בדפנות, כאשר הסלסילה עם המפל ממוקמת תחתונה.
• שמים את המנבטה איפה שנרצה להפעיל אותה
• שמים את צנצנת המים המלאה על קרש הבסיס ומכניסים את הצינור הוונטורי עם האבן פנימה
• מוצאים מקום למשאבה ומחברים לחשמל – מומלץ להפעיל על low אם יש אפשרות כזו במשאבה שרכשתם

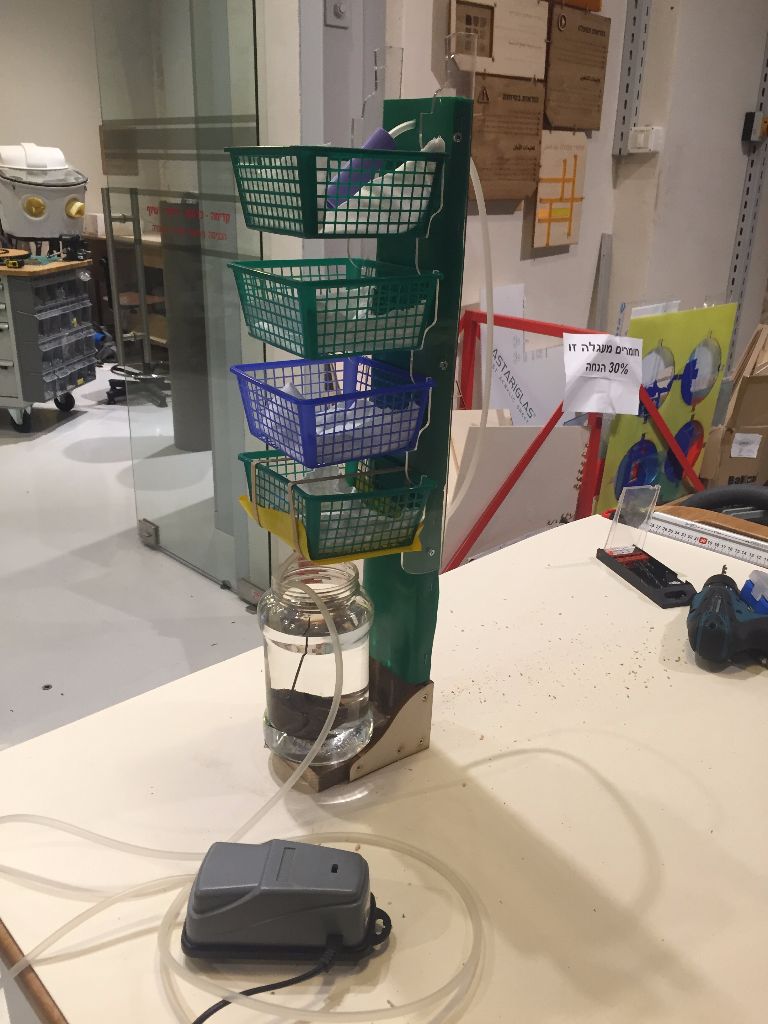

אני מוכנה!

מנביטים :)

מדריך הנבטה לנוחיותכם כאן

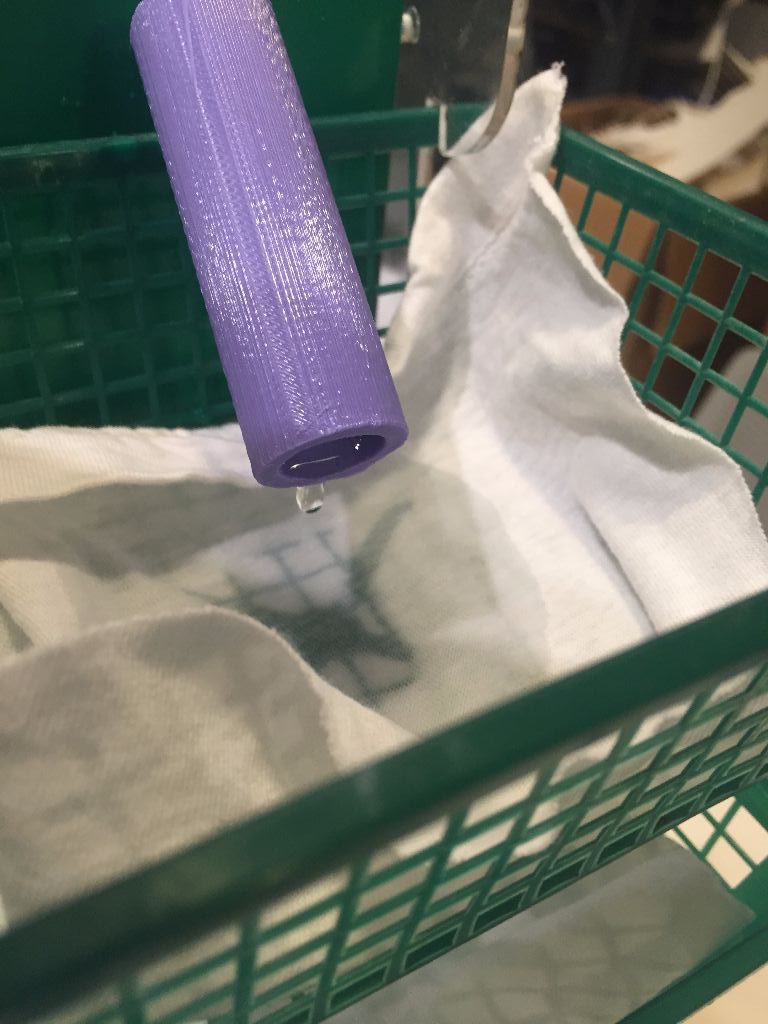

מטפטפים

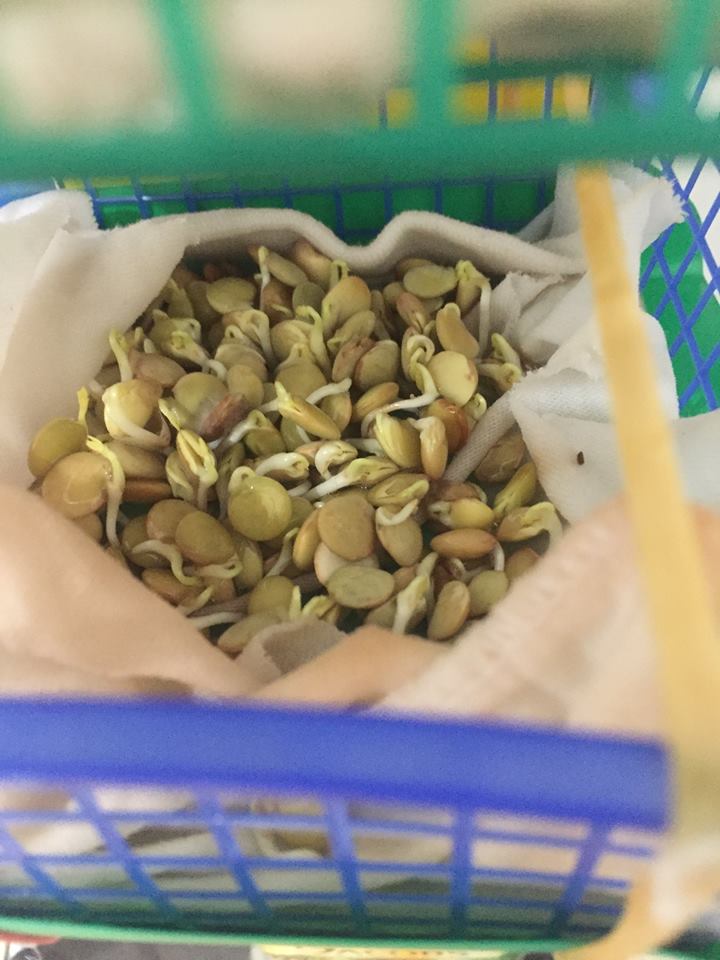

ומנביטים

דגשים לפעילות שוטפת

• אם המים לא זורמים יש לשים לב אם הצינור לחוץ בנק’ כלשהי ושהצינור מחובר כראוי בכל הנק’, אם הכל תקין – אפשר להוסיף עוד מים לצנצנת או להשתמש בצנצנת גבוהה יותר או להעביר את המשאבה למצב high (פחות מומלץ כי עושה יותר רעש וצורך יותר חשמל).
• המים יכולים לקבל צבע מחומרים שמפרישות הקטניות – זה תקין אך מומלץ להחליף את המים אחת ליום.

שיפורים אפשריים (או בלשון הקוד הפתוח: TODO)

• מעוניינים לשפר את משתיק הקול שלא יהיה בזבזני בפלסטיק
• שווה לבדוק – האם ניתן לגדל במנבטה גם צמחים בוגרים?
• שווה לנסות לעשות גרסא שעומדת לבד בלי צורך בקרשים, עלתה אצלנו הצעה למעמד בצורת משולש שיקיף את הצנצנת, כאשר הדפנות מחוברות זו לזו בעזרת דיבל עץ, משהו כמו הכלאה של שתי התמונות הבאות.

מנבטה ללא קרשים

מעמד משולש - proof of concept

לסיכום

יצירת המנבטה הייתה מעניינת מאתגרת ובעיקר מהנה, ולקחו בה חלק אנשים רבים שתרמו את חלקם רשימה חלקית של האנשים היקרים שלקחו חלק במאמץ:

לב דרוזדוב, יעל לבנון, שחף מרגלית, תום נבות, לירון ראובני, עדי לייסט, מיטל דנק, פאני רוזנטל,יוליה ארגונוב, אירין קוטמן, עדי לייסט, יואב קרק, ארטיום, אמיר ודניאל.

ותודה לתום סופר מנהל הפאב לאב , ענבל לוי לייבוביץ’ ועופרי ניסני מנהלות בהווה או בעבר של כפר הסטודנטים הדר הכרמל חיפה ואוהד שוורץ רכז מרכז הקיימות גן הדר שגרמו לכל זה לקרות!

למי שמתעניין:

קצת על הרעיון של הקבוצה אפשר לקרוא בכתבה קודמת כאן  ובקבוצת הפייסבוק שלנו ניתן לראות פרויקטים נוספים או להצטרף לחשיבה הבאה שלנו!

תהנו :)
