שחק זאת בעצמך: מסלול מכוניות צעצוע לילדים

בבית המלאכה

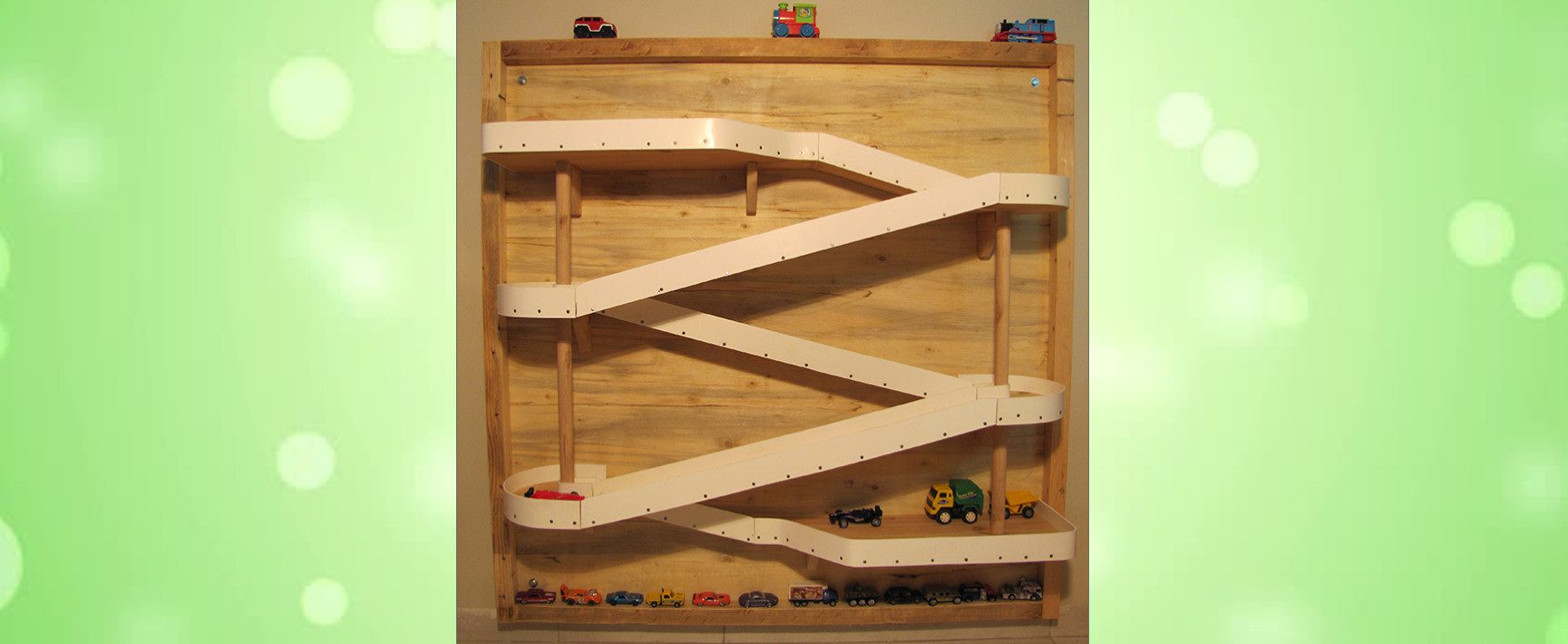

מסלול מכוניות נתלה על הקיר
משמש גם כמקום “חנייה” למכוניות הצעצוע כשלא משחקים בו.
כמעט כל החומרים שהשתמשתי בהם – הם חומרים ממוחזרים שמצאתי ונתתי להם יעוד חדש.

ליום הולדת 4 של הבן שלי החלטתי שאני בונה לו מתנה מסלול מכוניות.

הדברים שחשבתי עליהם בשלב התכנון היו ליצור משחק שמשמש גם לאחסון (או חנייה) של מכוניות הצעצוע, שלא יתפוס הרבה מקום בבית וכמובן שיהיה כיף למשחק.

ישבתי והתחלתי לעשות סקיצות ידניות של המשחק – אחרי שלב הסקיצות הכלליות עברתי לתכנון כל המשחק בתוכנת תלת מימד – והתחלתי לדייק את כל הרעיונות למידות אמיתיות ולפרקטיקה של הבנייה עצמה.

את התכנון התאמתי גם ליכולות היצור הביתיות שיש לי ולכלים שיש ברשותי, וגם לחומרים שיש לי זמינים.

התחלתי את כל התכנון מהבסיס של כל המשחק, פלטת עץ סנדוויץ 1.10X1.10 מטר שמצאתי בפח (שימשה בעבר כמכסה של ארגז עץ).

חומרים נוספים:

PVC מוקצף (החומר הלבן שמשמש כמעקה) היה מונח אצלי במחסן הרבה זמן ללא שימוש.

עץ אורן – הכל ממשטחי רהיטים ישנים וקורות עץ סטנדרטיות שאספתי מליד הפח.

מקלות מטאטא – קניתי 2 במידה שתכננתי למרות שהיו לי בערמת חומרי הגלם (מסתבר שיש כמה מידות קוטר :))

סרטון שלי ושל הבן משחקים:

סרטון הבנייה המלא שהכנתי:



יצירת שבלונות

לאחר שסיימתי את שלב התכנון בתוכנת התלת מימד והייתי מרוצה מהעיצוב, ניגשתי לשלב המעשי:

הדפסתי את היטלי צורות החלקים (ביחס 1:1) שאני צריך לייצר והדפסתי אותם על דפי A4 במדפסת, את החלקים היותר גדולים הדפסתי על 2 דפי A3 וחיברתי אותם עם סלוטייפ.

את הדפים המודפסים הדבקתי בעזרת ספריי דבק למשטחי העץ שבחרתי.

שיפוע לחיתוך

מידת השיפוע שבחרתי היא 15 מעלות, כיוונתי במסור העגול את הזווית הרצויה וחתכתי את המקטעים הארוכים בזווית זו.

עיבוד החלקים - חיתוך, קדיחת חורים ושיוף.

חתכתי את העצים עם מסור עגול ועם גיק’סו לפי הקווים של השרטוט.

את החלקים של הסיבובים (בצורת U) קדחתי לפני החיתוך על מקדחת עמוד – הקידוח נתן לי גאומטריה יפה ומדוייקת של החלק.

אחרי החיתוכים שייפתי והחלקתי הכל עם משייפת אקצנטרית.

הורדתי את הדפים המודבקים.

החלקים כמעט מוכנים

פרסתי את כל החלקים ובדקתי שוב שכל המידות יצאו כמו שתכננתי.

מסלול מכוניות

הכנת חריצים לחיבור בין החלקים

כדי לחבר את החלקים ביחד חרצתי חריצים באזורי החיבור – אל חריצים אלו אכניס דיקט ואדביק הכל ביחד.

מצאתי דיקט שהוא בדיוק בעובי להב המסור וחתכתי ממנו חתיכות קטנות שיתאימו לכל החיבורים.

הדבקת החלקים

בניתי לעצמי ג’יג לקיבוע זווית השיפוע – כדי שיהיה קל בזמן ההדבקה לשמור על הזוית הנכונה.

עשיתי זאת על לוח עץ שאליו חיברתי קוביות עץ עם ברגים.

מרחתי דבק בתוך החריצים ועל הדיקט הקטן, חיברתי הכל ביחד ונתתי להם זמן להתייבש.

הוספת מעקה

למעקה השתמשתי בחומר שנקרא “PVC מוקצף” (החומר הלבן) בעובי 3 מ”מ

החומר הזה מגיע כלוח גדול וממנו חתכתי רצועות ברוחב 5 ס”מ בעזרת סכין יפנית וסרגל.

חיברתי את המעקה בעזרת מסמרים עם ראש גדול לכל המקטעים של המסלול שנמצאים באוויר.

במקומות מסוימים הייתי צריך קצת לחמם את ה- פי.וי.סי עם אקדח חום כדי שיתפוס את הצורה.

צריך להזהר לא לחמם יתר על המידה – החומר יכול לשנות צבע ולהנמס.

בחלקים בצורת ה “U” הייתה לי בעיה, לא יכולתי לדפוק מסמר באמצע, הפתרון שמצאתי היה להשתמש בקליבה ולאט לאט ללחוץ באמצעותה את המסמר פנימה.

הוספת תמיכות

לכל החלקים הוספתי משולשי עץ לתמיכה בתחתית.

אותם חיברתי בעזרת דיבל עץ ודבק.

מוטות העץ הם בקוטר 8 מ”מ ובאורך 4-5 ס”מ כל אחד.

קדחתי עם מקדח עץ 8 מ”מ חורים שיקבלו את הדיבלים, ע”מ לשמור על העומק הרצוי הדבקתי מאסקינטייפ על המקדח ועצרתי את הקידוח כשהגעתי אליו.

לאחר מכן הכנסתי דבק וחיברתי הכל ביחד תוך כדי שאני מקפיד לשמור על 90 מעלות בין התמיכה ל”מדף”.

הרכבה

אחרי שחיברתי את כל החלקים ביחד הנחתי את כל המסלול על לוח העץ ומיקמתי אותו במקום המתוכנן ע”פ המידות של השרטוט.

קדחתי חורים קטנים (3 מ”מ) בלוח העץ ומהצד האחורי הברגתי ברגי עץ שחיברו את המסלול ללוח.

הוספתי את 2 מקלות המטאטא – הם נכנסו בלחץ ולא היה צורך להדביקם, הם הוסיפו חוזק מבני לקונסטרוקציה.

בסוף הוספתי גם קורות עץ 4X4 ס”מ (לקחתי מעץ משטחים ממוחזר) כמסגרת ללוח העץ.

המסגרת נתנה חוזק ויציבות ממש טובה למבנה.

הצמדה לקיר:

בפינות משטח העץ קדחתי חורים לגמבואים עם מקדח עץ, הנחתי את המשחק על קוביית עץ בעובי 10 ס”מ בחדר של הילד במיקום הרצוי, סימנתי את החורים על הקיר וקדחתי עם פטישון, הכנסתי את ארבעת הגמבואים והברגתי אותם לקיר, הוצאתי את הקוביה התומכת מלמטה , שאבתי את כל אבק הקידוחים וזהו סיימתי !!!

לסיכום

היה פרויקט מעניין ומאתגר עם הרבה מאוד מחשבה.

הבן קיבל מתנה מגניבה ואני קיבלתי במתנה את הזכות והיכולת לבנות עבורו :)

ראו בסוף סרטון הבנייה את תגובתו כשאני מראה לו את המשחק החדש בפעם הראשונה !!! (רמקולים חובה)

כמו כן הרבה שלבים חשובים מופיעים בסרטון ולא בתמונות מומלץ לצפות בעיון.

אני מקווה שנהנתם מתיעוד הפרויקט.
