8 פרויקטים שמוכיחים (לפחות לי) שהדפסה ב3D היא לא סתם גימיק אלא באמת מועילה

טכנולוגיה מתקדמת

כשמחפשים באתרים שמרכזים קבצים להדפסה בתלת מימד, אפשר להתבלבל רגע ולתהות האם הטכנולוגיה הזו מצדיקה את עצמה, מבחינת ה”מתנה שלה לעולם”. ערימות על ערימות של פסלונים של כל מיני יצורים, וואזות פסיכודאליות ואינסוף מעמדים לסמארטפונים. אז החלטתי לשתף אתכם בכמה מהפרויקטים שעשיתי השנה, ככה על הדרך, כשהמשותף לכולם הן שתי נקודות: כולם פותרים בעיה שנתקלתי בה ונפתרה תוך פחות מ24 שעות של תכנון, מידול והדפסה, ושבלי מדפסת תלת מימד לא הייתי יכול לבצעם, במסגרת הזמן הזה או באיכות הזו. אשתף גם לכל פרויקט קישור לקובץ המקור.

כשמחפשים באתרים שמרכזים קבצים להדפסה בתלת מימד, אפשר להתבלבל רגע ולתהות האם הטכנולוגיה הזו מצדיקה את עצמה, מבחינת ה”מתנה שלה לעולם”. ערימות על ערימות של פסלונים של כל מיני יצורים, וואזות פסיכודאליות ואינסוף מעמדים לסמארטפונים. אז החלטתי לשתף אתכם בכמה מהפרויקטים שעשיתי השנה, ככה על הדרך, כשהמשותף לכולם הן שתי נקודות: כולם פותרים בעיה שנתקלתי בה ונפתרה תוך פחות מ24 שעות של תכנון, מידול והדפסה, ושבלי מדפסת תלת מימד לא הייתי יכול לבצעם, במסגרת הזמן הזה או באיכות הזו. אשתף גם לכל פרויקט קישור לקובץ המקור.

ידית לדלת הזזה

פנה אלי אביה של זוגתי, והראה לי ידית קטנה וישנה לדלת הזזה, כזאת שכבר אי אפשר למצוא, וביקש ממני לייצר אחת. היתרון בידית כזו קטנה היא שכשהדלת פתוחה הידית לא תופסת המון מקום על הדלת ומפריעה לדלת להיפתח במידה מינימלית בלבד. הידית מורכבת משני חלקים. דיסקית שמתחברת לדלת עם שקע לראש בורג משושה. אז מחברים את הדיסקית עם ברגי סיבית לדלת, והבורג שפונה החוצה מוברג על הידית עצמה.

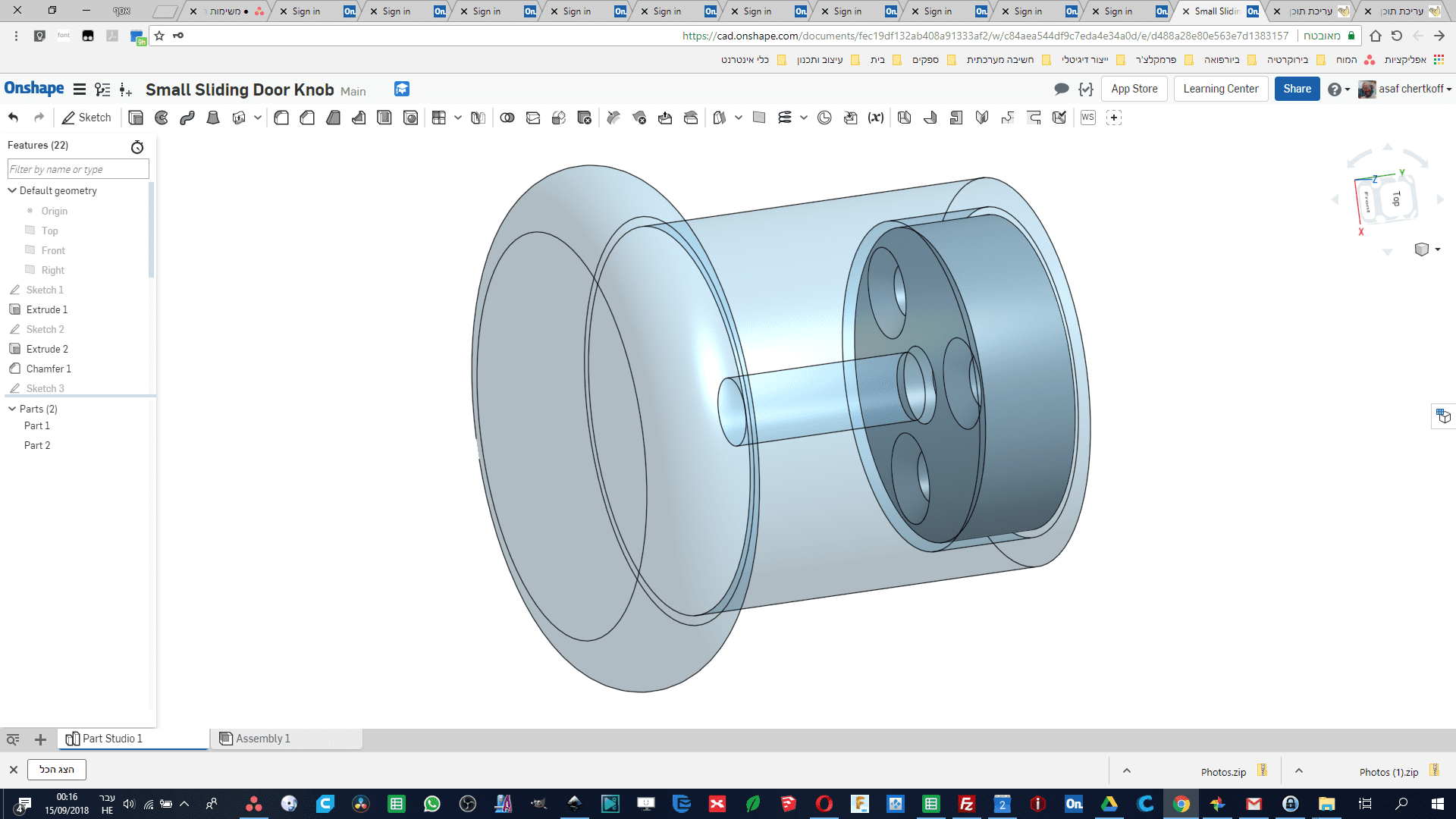

לקובץ הפתוח ב-Onshape

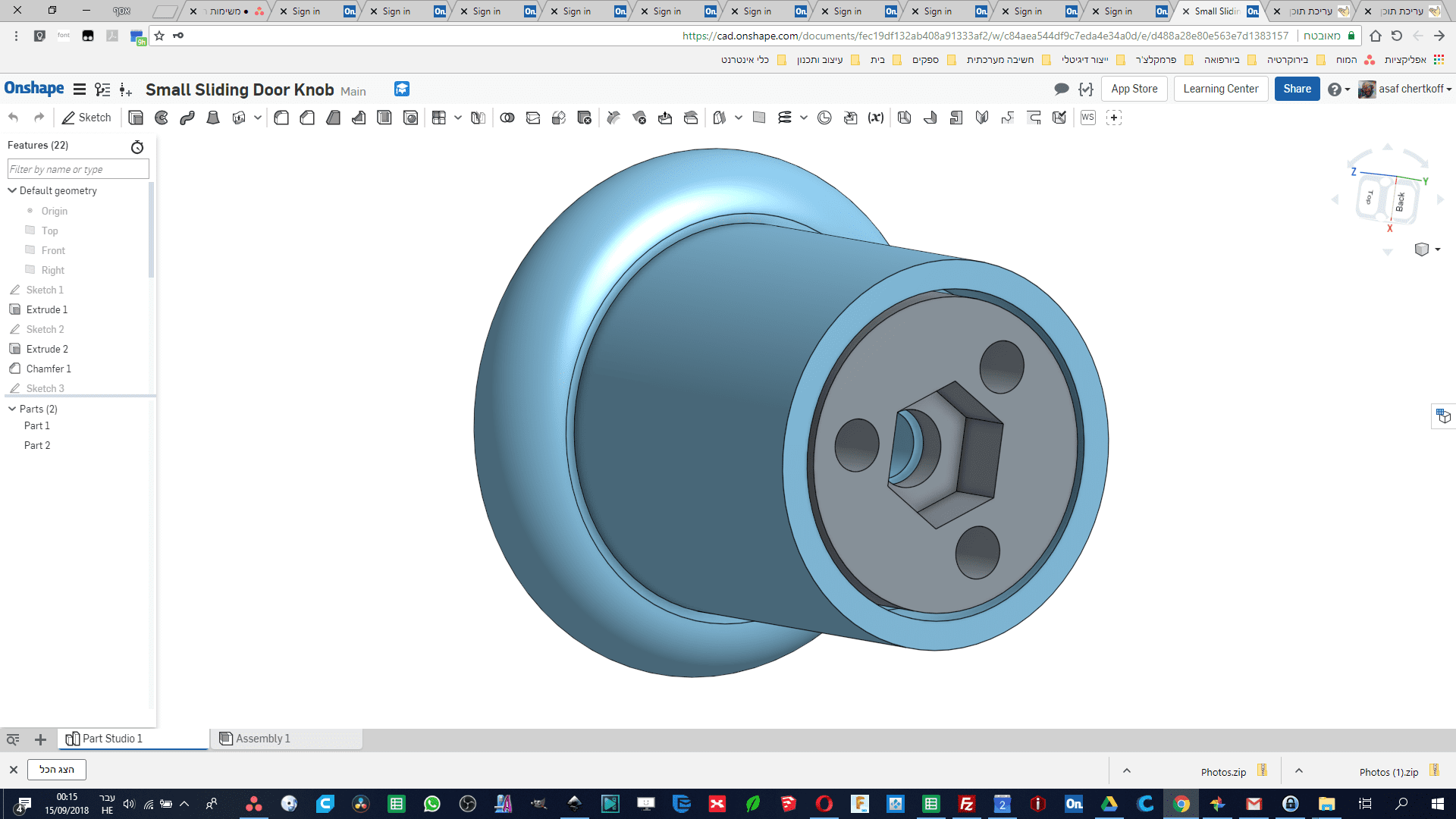

 ידית לדלת הזזה. המוצר הסופי

ידית לדלת הזזה. המוצר הסופי

מתקן לסורק התלת מימד

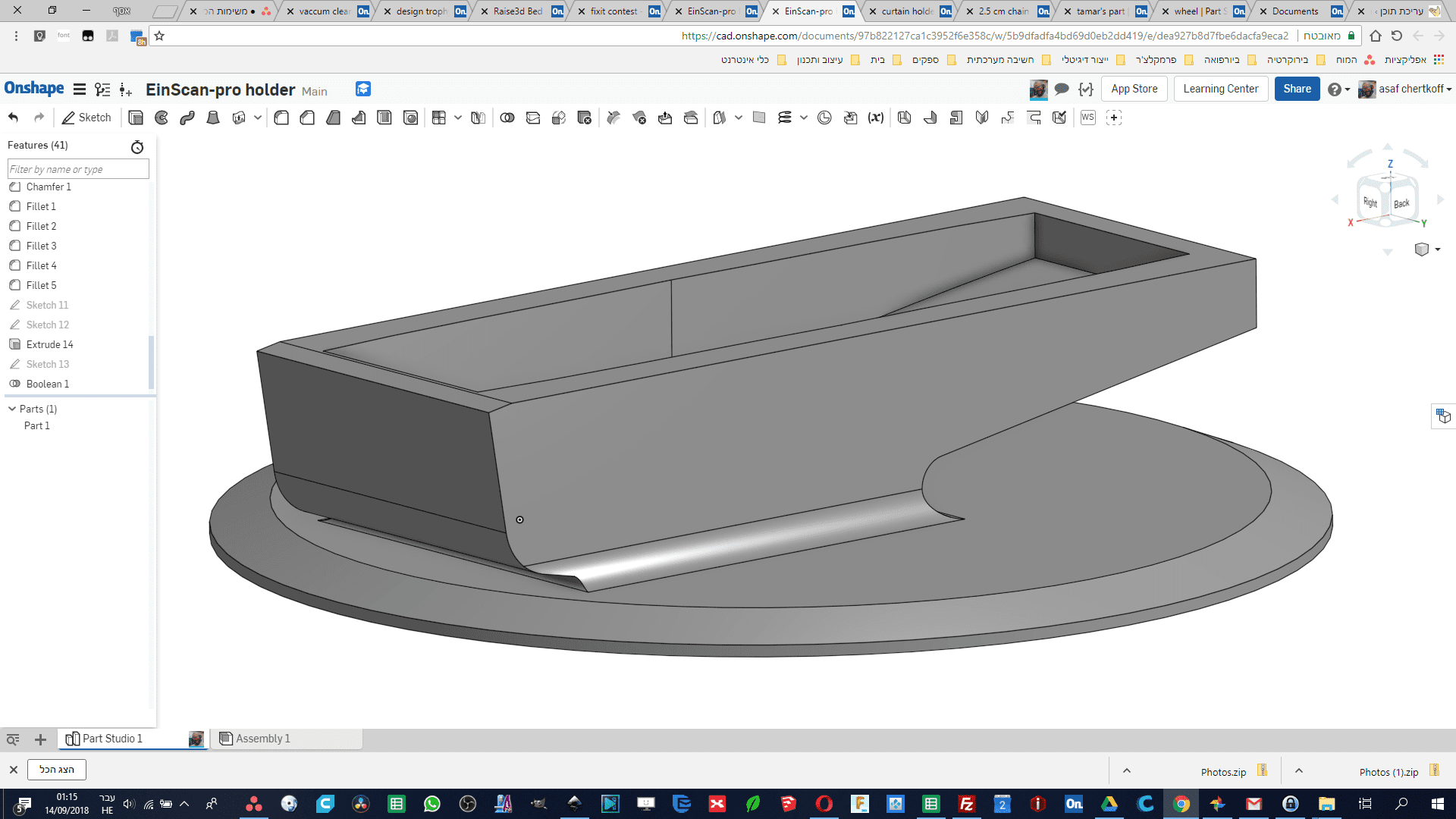

הסורק תלת מימד שלנו הגיע בלי מתקן. לא רציתי סתם להניח אותו על השולחן. אחרי הכל המכשיר יקר. אז מידלתי והדפסתי לו תושבת שמתאימה בדיוק לו, כך שיוכל לעמוד זקוף תוך הפעלת לחץ קל מהתושבת על המכשיר.

לקובץ הפתוח בOnshape.

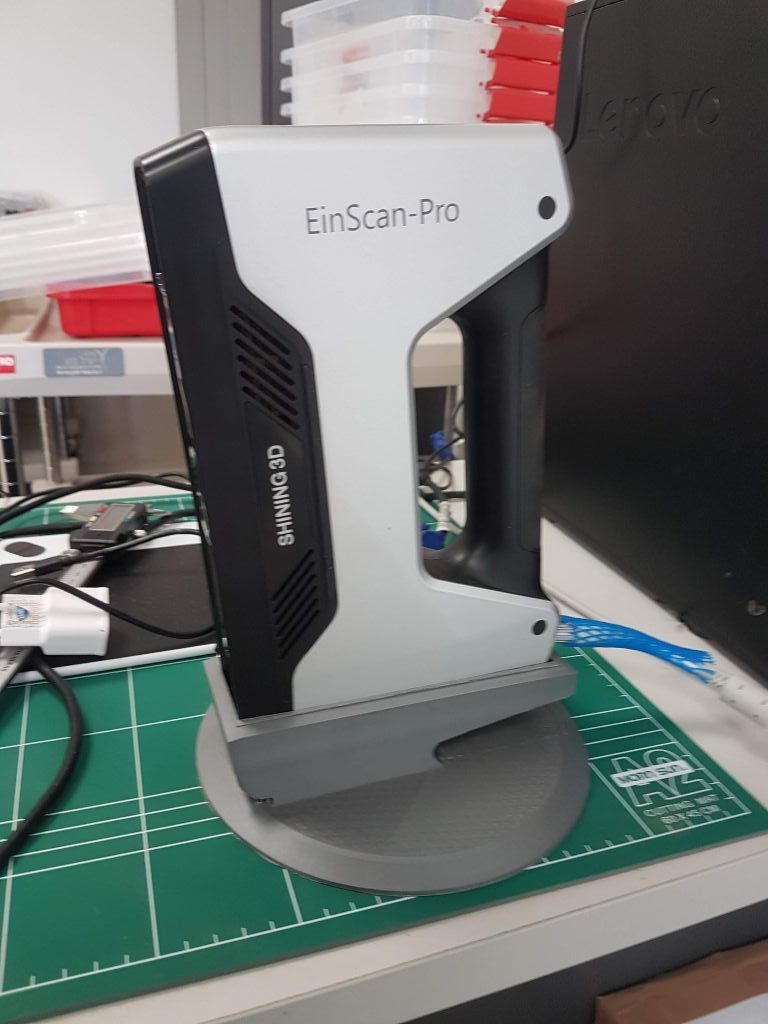

הסורק עומד במתקן

הסורק עומד במתקן

הסורק עומד - תמונה מלאה

מחזיק לאוזניות על מסך המחשב

על ציוד הקפי צריך לשמור טוב טוב במקום ציבורי כמו הסדנא שלנו, כיוון שקל מאוד להתעלל בו. אז החלטתי שאת האוזניות החדשות שקיבלתי לכל אחד ממחשבי הסדנא הדיגיטלית שלנו, נתלה על מתקן יעודי. האובייקט הכי גדול ורלוונטי היה המסך, אז הכנתי את המתלה כך שייתפס על 3 מ”מ של עובי מסגרת המסך מלפנים וישען על החלק העליון של המסגרת כך שאפשר יהיה לתלות את האוזניות מאחור. היה חשוב גם לייצר מתלה מספיק ארוך כדי שהאוזניות לא יפלו ממנו. לבסוף, הוצאתי מהמתלה עיגולים גדולים של חומר ממרכזו כדי להפחית את כמות החומר, מבלי לפגוע משמעותית ביכולת של המתלה להחזיק את האוזניות.

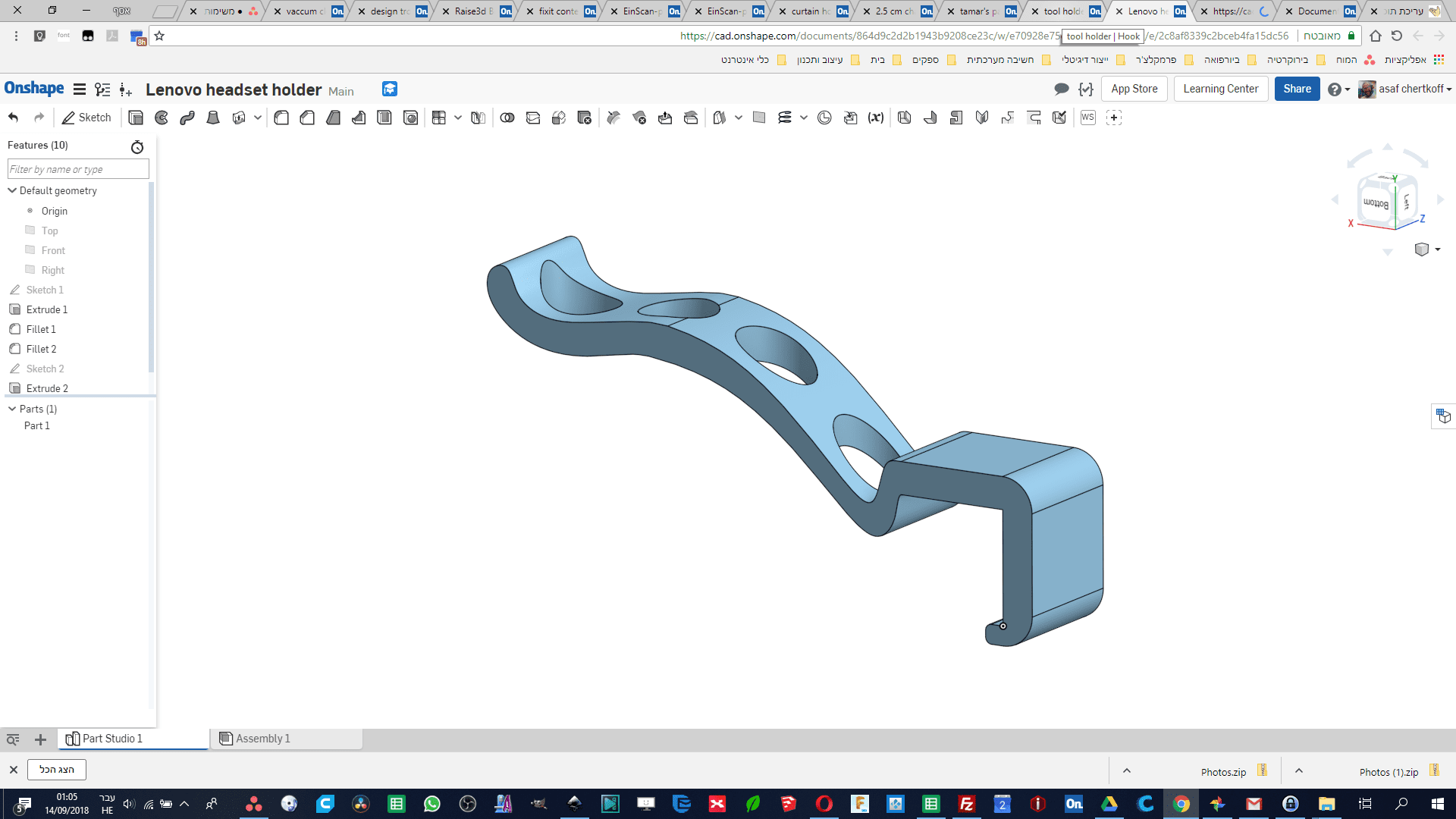

לקובץ הפתוח בOnshape.

מעמד לאוזניות על מסך LENOVO

מעמד לאוזניות על מסך LENOVO

מעמד לאוזניות - מקרוב

מעמד לאוזניות – מקרוב

מתקן לתליית כלים – ספציפי לשולחן שלנו

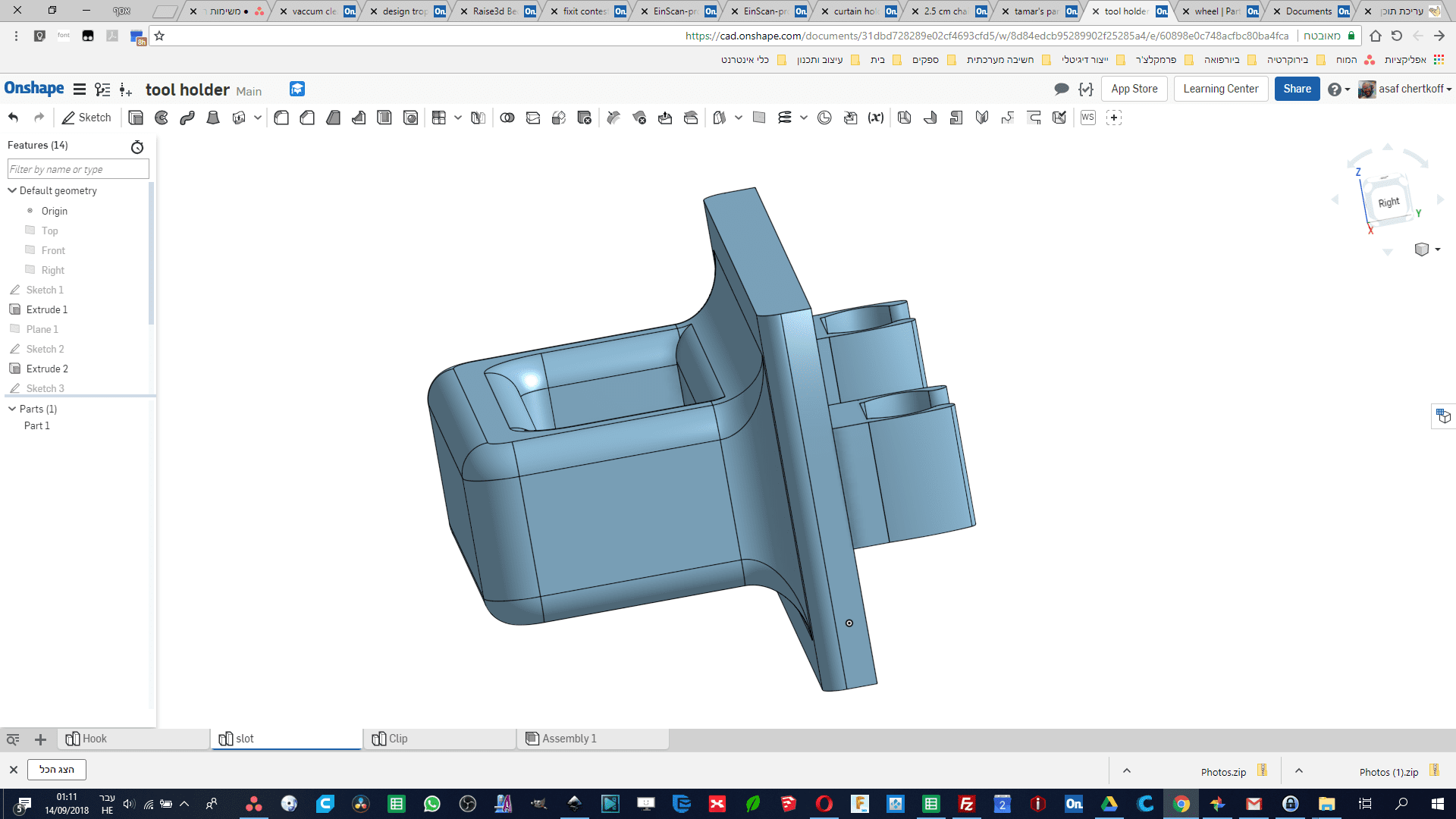

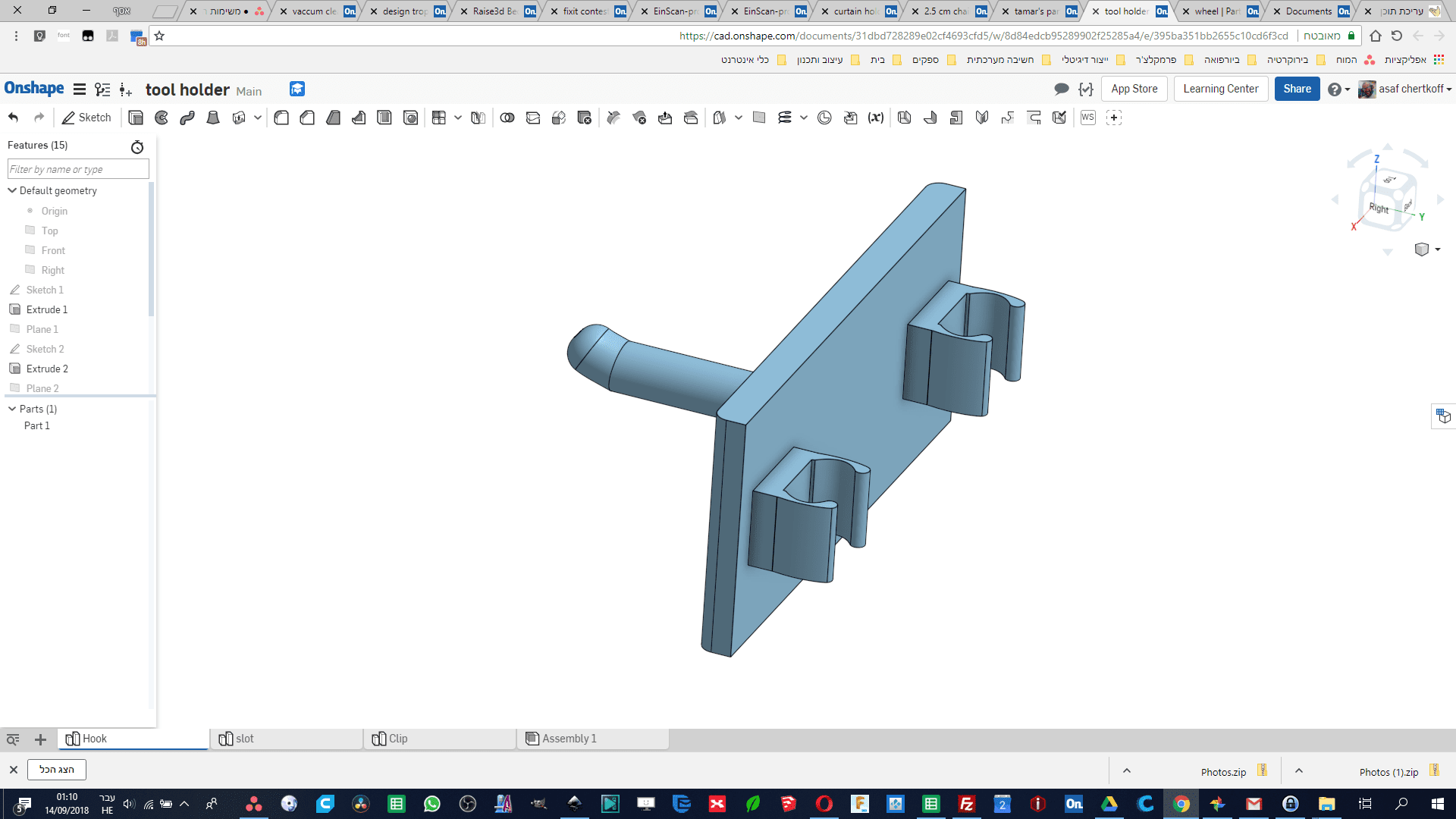

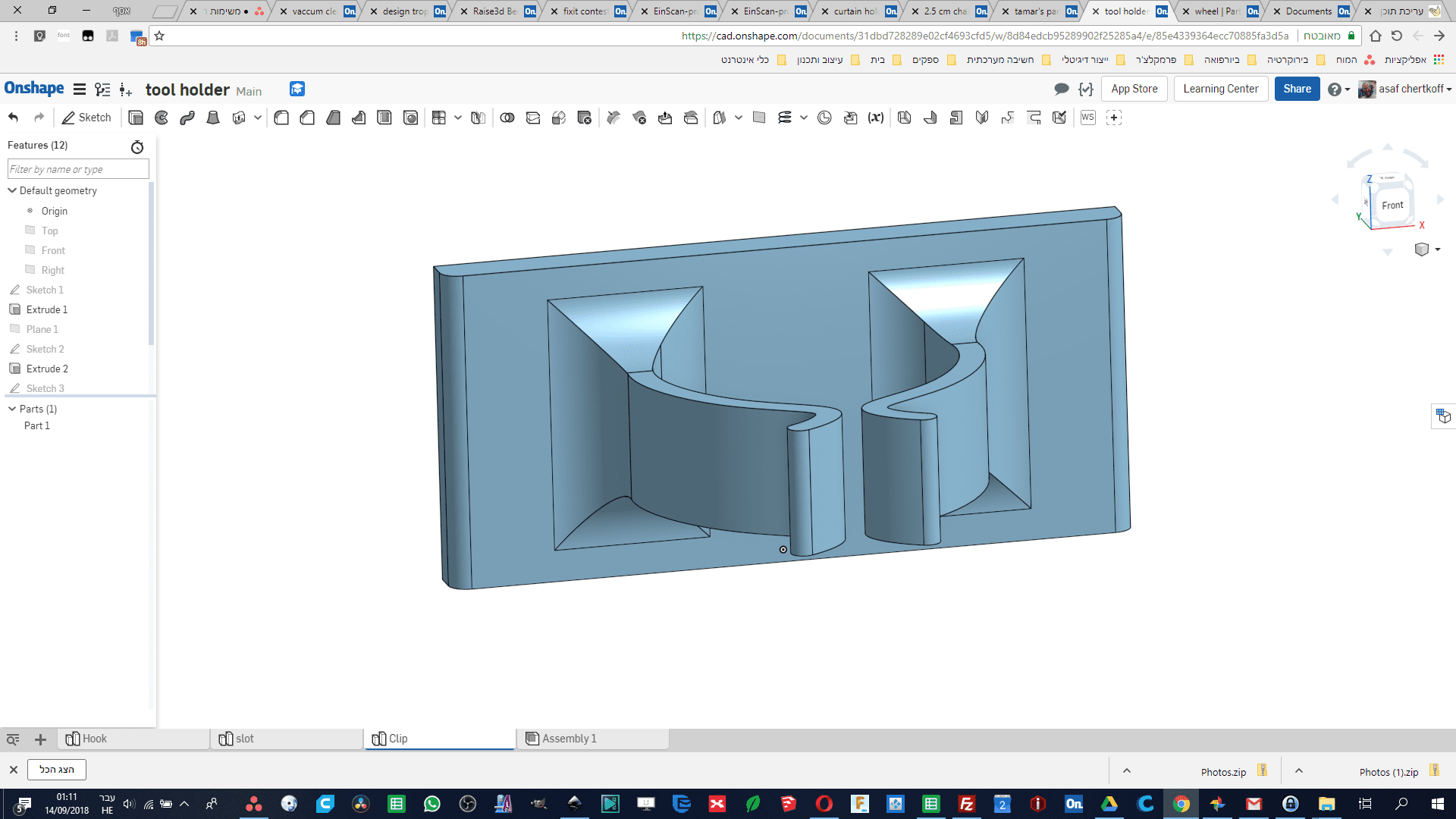

בזמנו, רכשנו לסדנא שולחן עבודה עם גב שעליו אפשר לתלות כלים, כיוון שהגב כולו מחורר בריבועים בגודל 1 סמ”ר. אממה, לא קיבלנו את ההתקנים לתליית הכלים, והזמן עבר (שנים!) והגיע הזמן להשתמש בשולחן (שכבר לסדנא הדיגיטלית ורק אז החל לממש את יעודו). אז נכנסתי לOnshape כמנהגי, ותוך 15 דק’ כבר היו לי שלושה סוגים שונים של התקנים – וו לתלייה, קליפס חובק, וחריץ להשחלה. והרי הם לפניכם.

לקובץ התכנון בOnshape

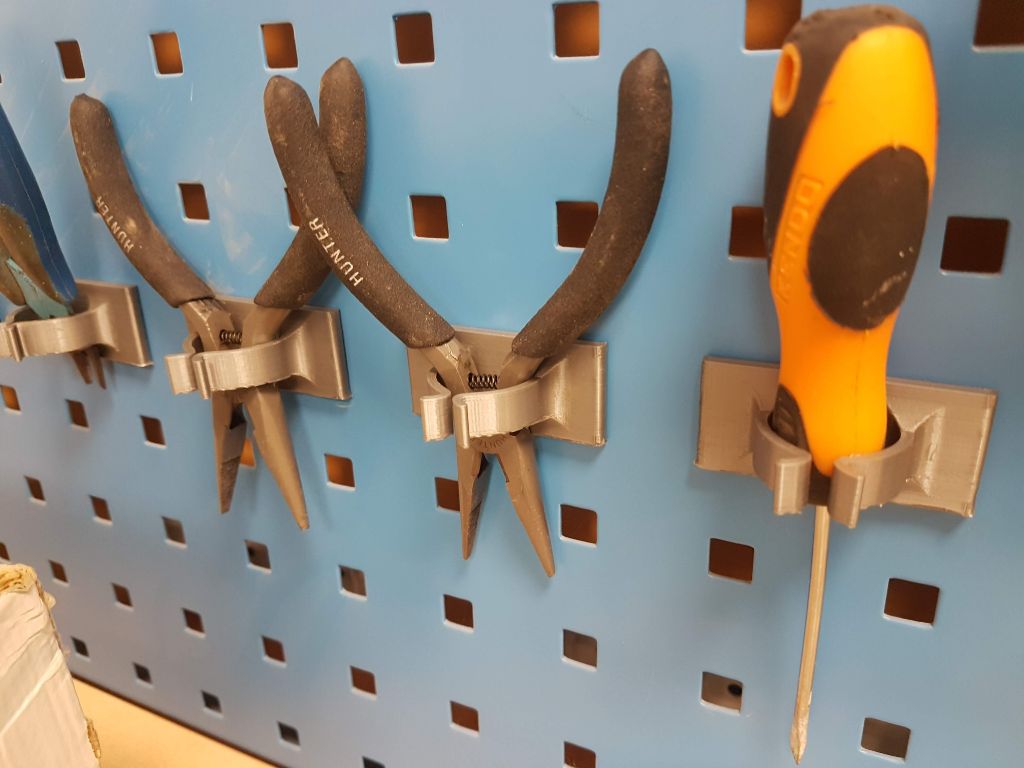

המתלים על צלע השולחן

המתלים על גב השולחן

המתלים על צלע השולחן

מחברים והתקנים לשואב אבק

כשיש כלים שצריכים שישאבו אותם אבל אין להם התקן שאיבה או שההתקן לא מתאים לשואב האבק הקיים, מידול והדפסה בתלת מימד הופכים להיות כלים שימושיים מאוד. הכנתי מחבר בין ההתקן שאיבה של המקצוע לשואב האבק. הכנתי התקן שאיבה למלטשת שולחן (שלייף) והדפסתי את קונוס השאיבה שמתחבר לצינור השאיבה, ואפילו הכנתי פיה דקה יחסית שאין בסט הפיות של השואב, שמאפשרת לי להיכנס לכל מיני חורים קטנים שמתמלאת בהם נסורת.
לקובץ המשותף בOnshape. שימו לב – בתוך המסמך יש שלוש לשוניות בתחתית הדף, כל אחת מהן מובילה לאחד מהאובייקטים כאן.

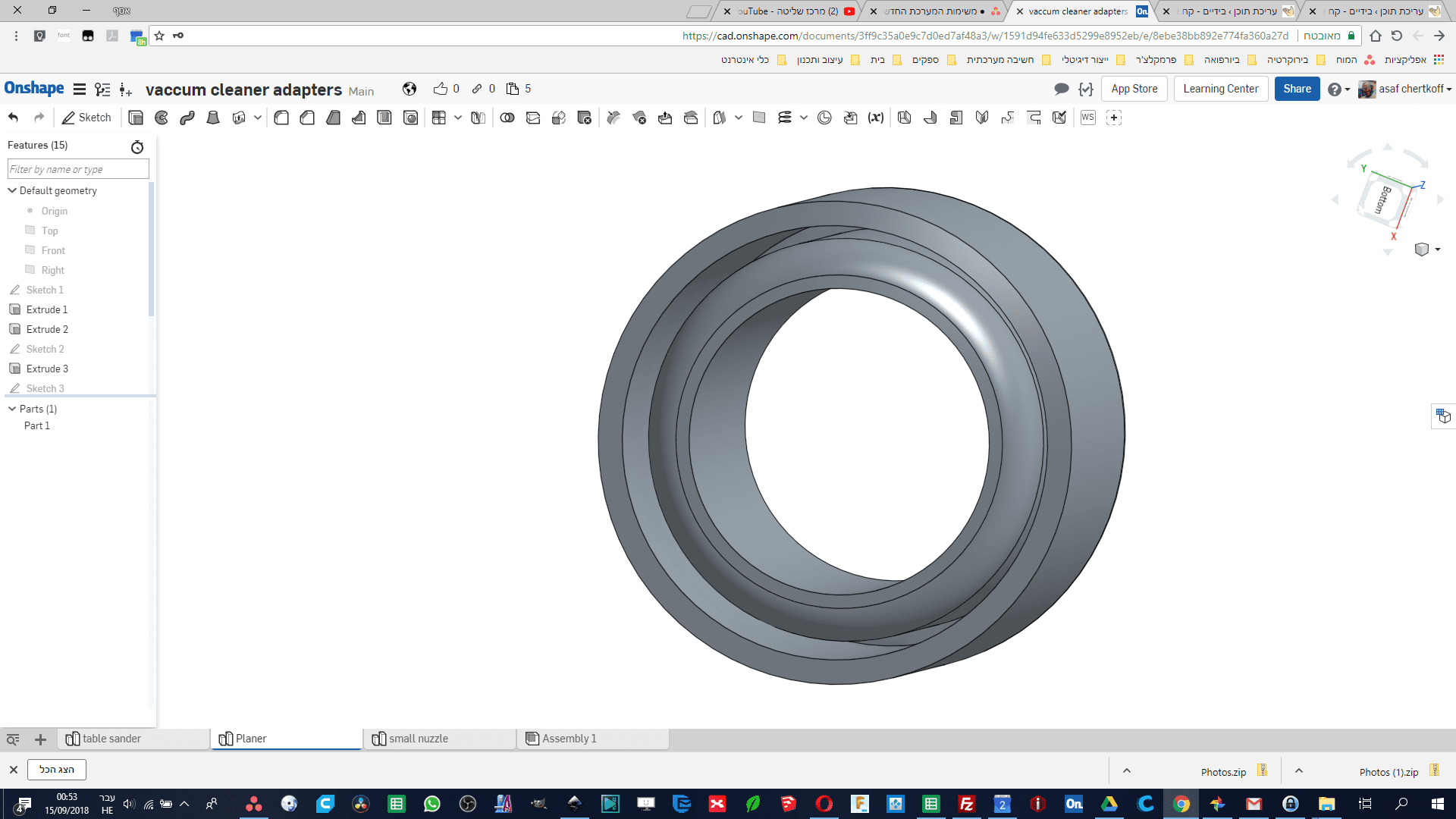

המקצוע עם המחבר וצינור השואב מחובר אליו

המקצוע עם המחבר וצינור השואב מחובר אליו

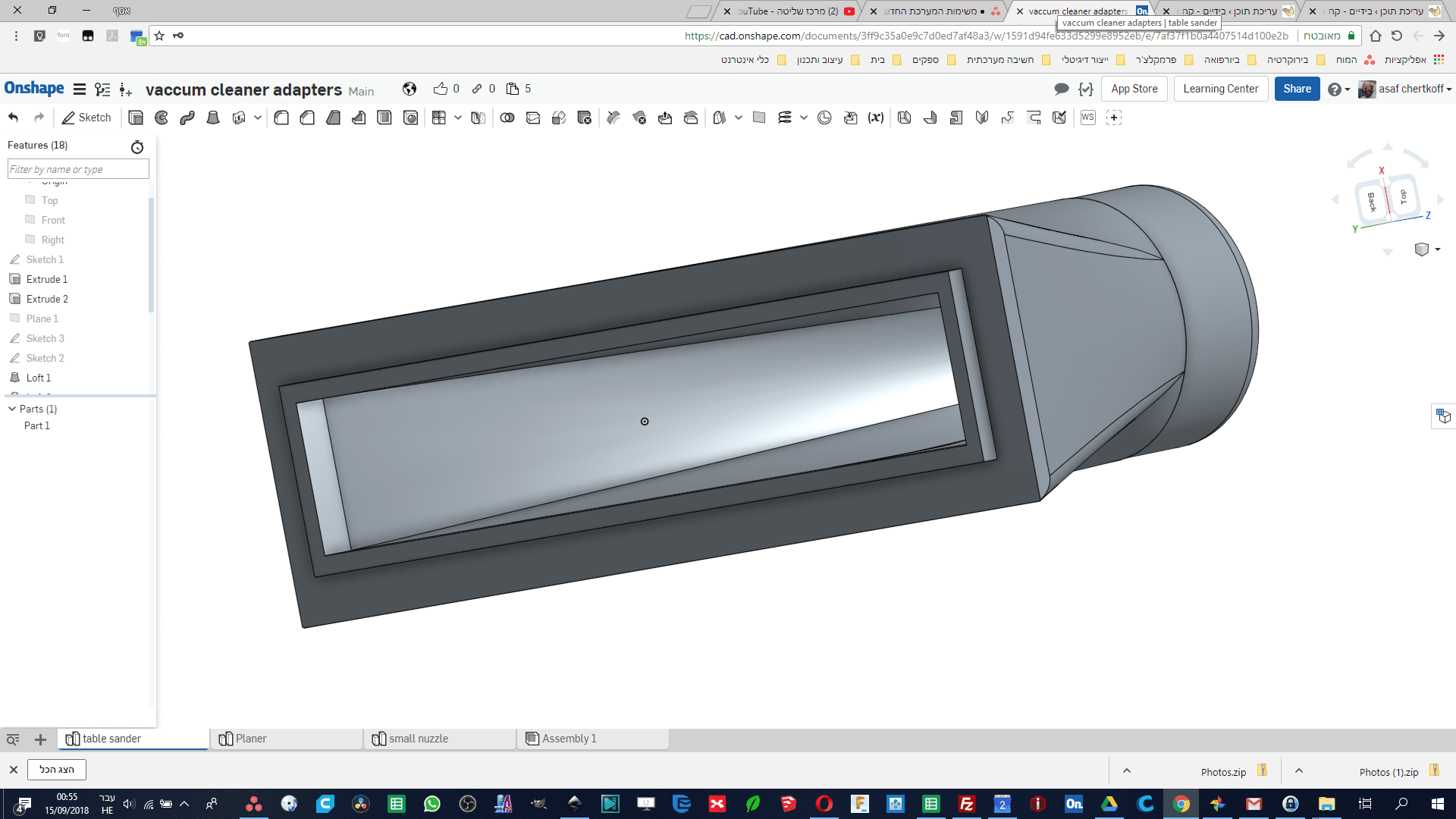

התקן השאיבה למלטשת השולחנית

התקן השאיבה למלטשת השולחנית

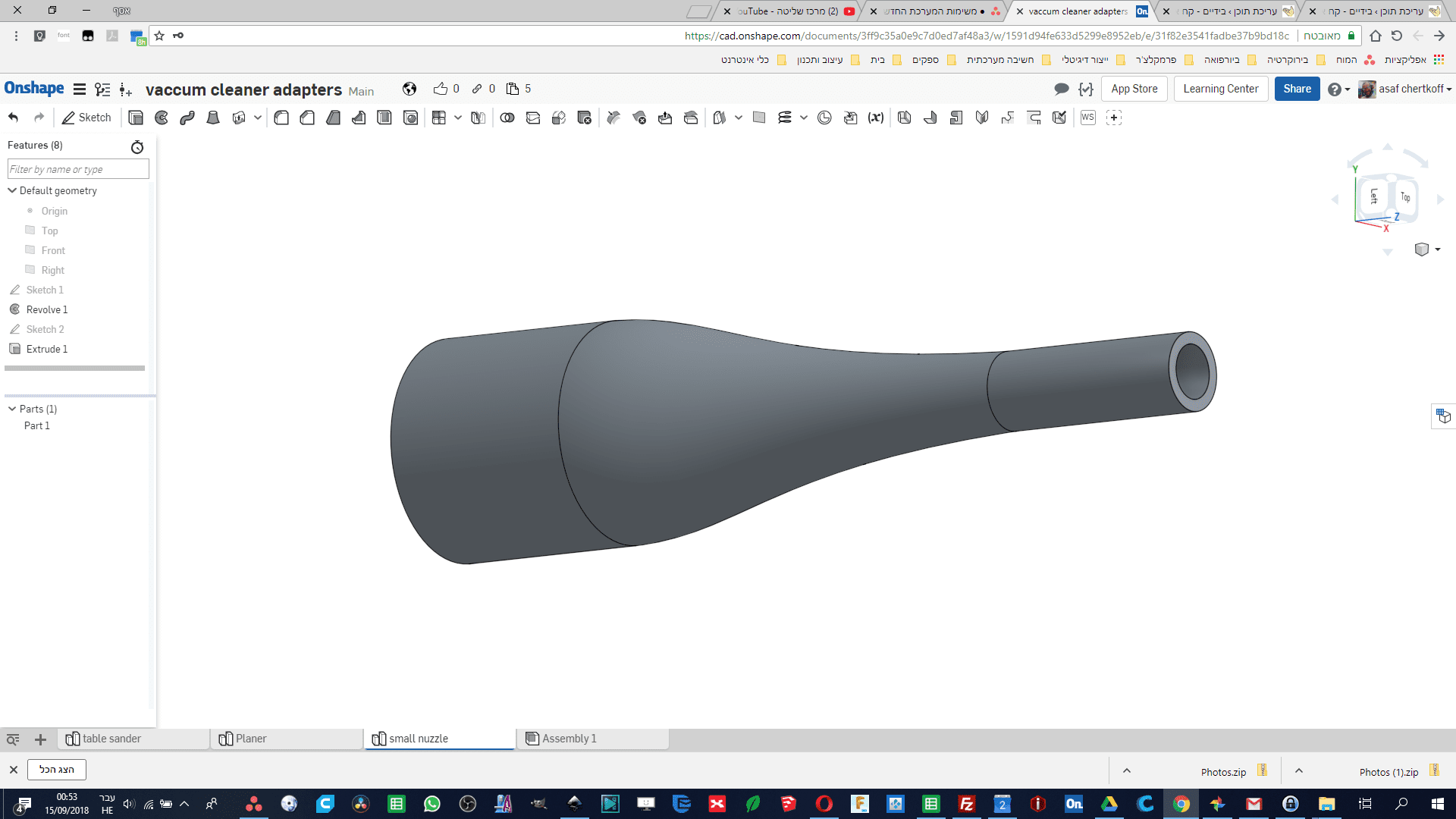

הפיה החדשה לחורים קטנים

הפיה החדשה לחורים קטנים

סטופרים למגש הזכוכית של המדפסת תלת-מימד Raise3D N2

זה אולי איזוטרי וצדדי אבל עדיין ממחיש את הנקודה. הפרויקט הזה מחזיק את המגש שלא יזוז באחת המדפסות שלנו בסדנא. אני מאמין שרובכם לא תתקלו במדפסת הזאת כי היא לא מאוד פופלארית. ובכל זאת, איפה שהוא, מישהו יחפש את החלק הזה מתי שהוא. בעיצוב החדש שרואים כאן בתוך תוכנת השרטוט, זה אפילו יותר טוב מהחלק שרואים בתמונות החיות. בלעדי החלק הזה, משטח הזכוכית זז לצדדים בצורה המקורית שבה החברה ממליצה לתפוס את המשטח.

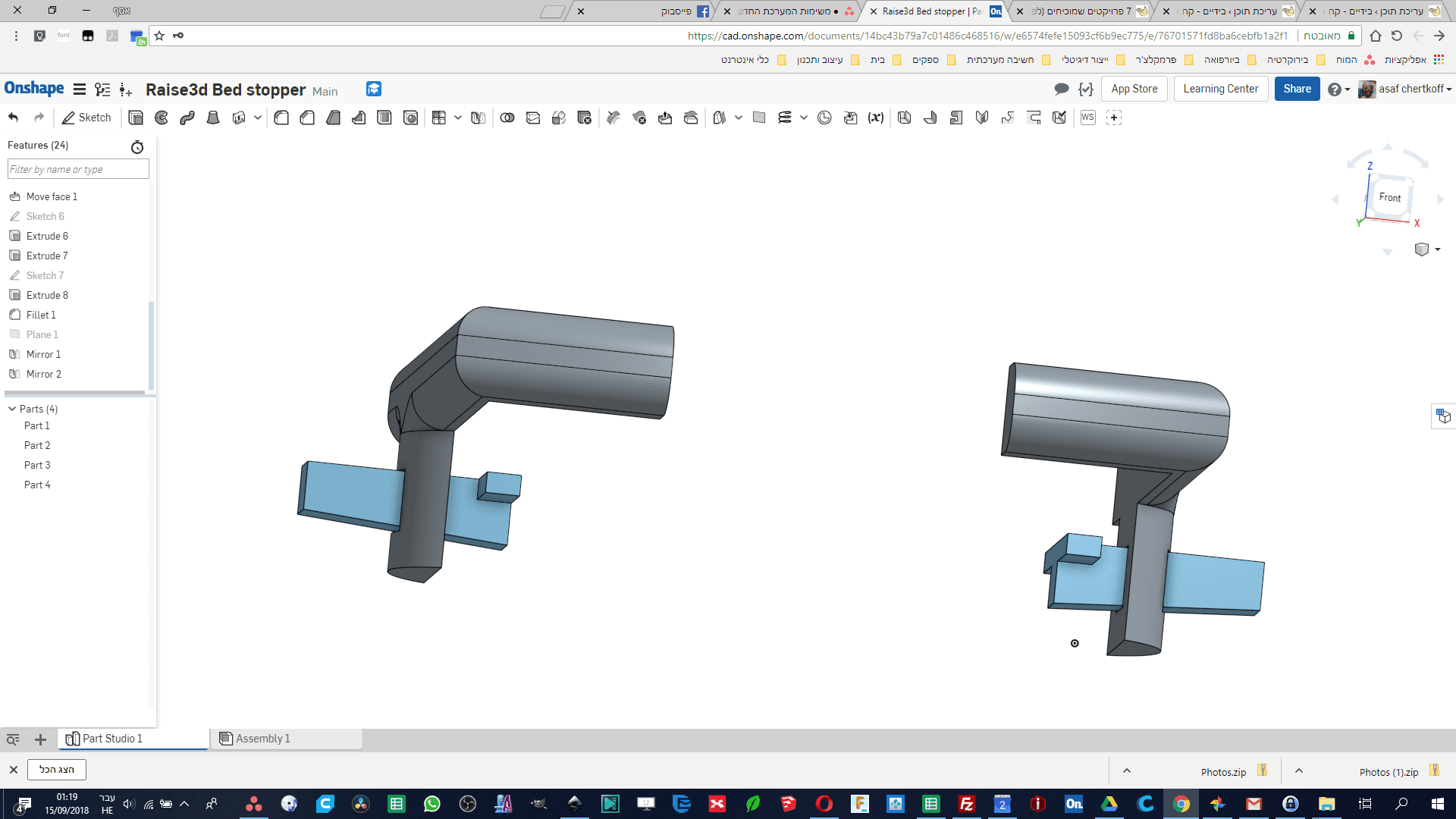

לקובץ המשותף בOnshape

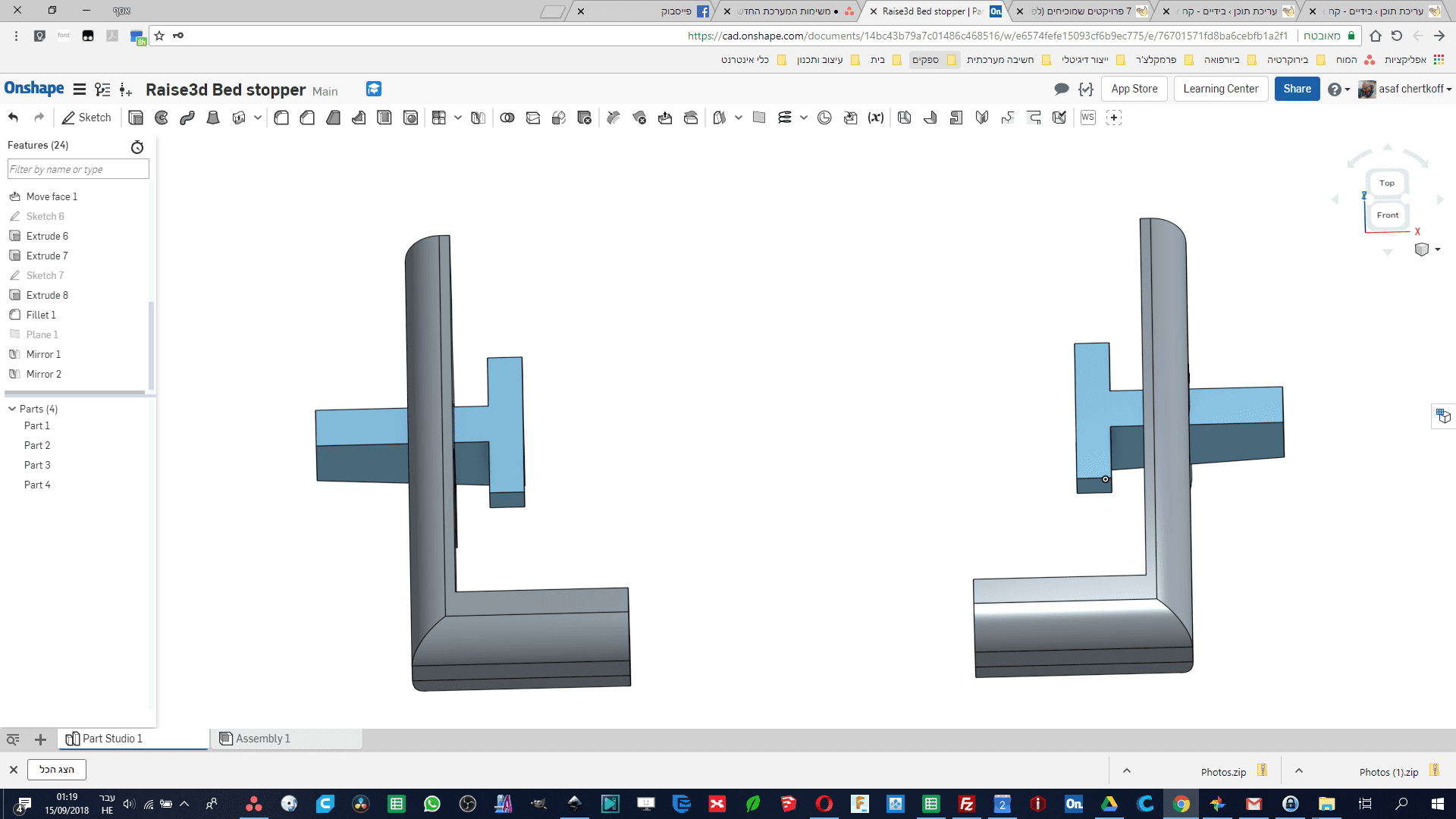

מחזיקי המגש - מבט על

מחזיקי המגש – מבט על

מחזיקי המגש הישנים - מתחת למגש

מחזיקי המגש הישנים – מתחת למגש

אשפת חיצים חיצונית ומתקן להעמדת האשפה

תחביב שהתחלתי לפתח (ואני עוד לא משקיע בו מספיק) הוא ירי בחץ וקשת. אז הכנתי קשת, שכנראה במזל יצאה אחלה, ורכשתי חיצים מתאימים בהמלצת חבר. אבל לחיצים יש נוצות בקצה, ואם אני מצמיד אותם הנוצות נהרסות זו בזו. אז עיצבתי בOnshape אשפת חיצים שמחזיקה 12 חיצים במרחב סביר זה מזה כך שלא יפגעו. מה שמחבר בין שתי חתיכות האשפה הם ארבע מוטות פיברגלס של אוהלים (פשוט, לא?) וידית שיושבת על שניים מהמוטות ומאפשרת נסיעה מהצד. אחר-כך עיצבתי גם מתקן שיחזיק את האשפה באוויר ולידי תוך כדי שאני מתרגל קליעה למטרה. עכשיו רק נשאר לתרגל בצורה יותר רצינית.

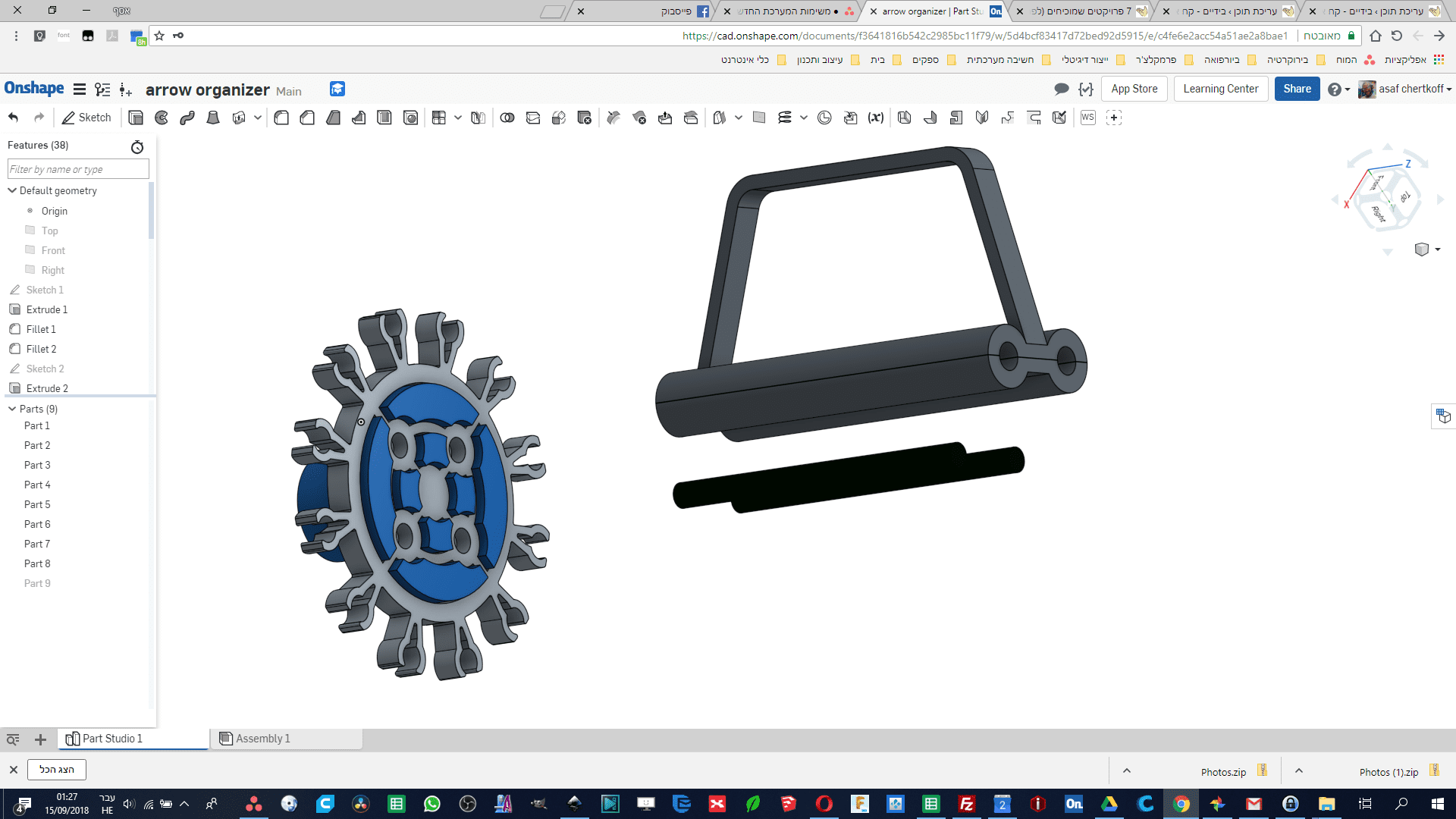

לקובץ המשותף בOnshape

אשפת החיצים המיוחדת

אשפת החיצים המיוחדת

המתקן שמחזיק את החיצים בזמן שאני מנסה לפגוע במטרה שם

המתקן שמחזיק את החיצים בזמן שאני מנסה לפגוע במטרה שם

אהיל חדש למאוורר תקרה

את זה כבר שיתפתי כאן באתר, אז רק אציג את זה בתמונות וקבצים, ואם תרצו לקרוא עוד תוכלו לקרוא כאן.

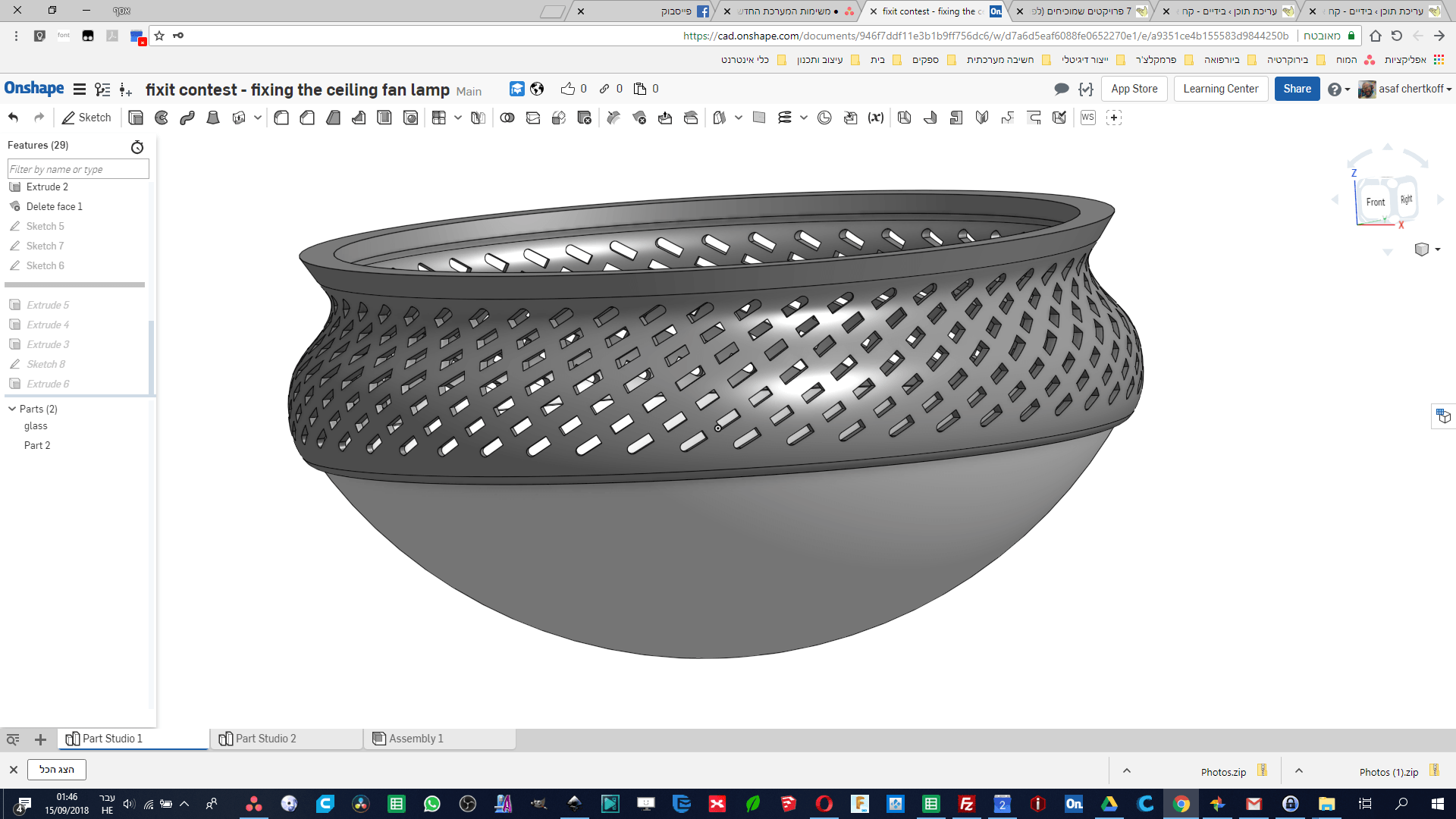

לקובץ המשותף בOnshape.

קשה להביט עם המצלמה ישר על האהיל אבל הנה הוא

האהיל מוכן. נשאר רק לתלות ולקוות לטוב

האהיל מוכן. נשאר רק לתלות ולקוות לטוב

לסיכום

מידול והדפסה בתלת מימד הם כלים שפותחים המון אפשרויות חדשות. אפשר לתקן דברים שבלעדיהם לא אפשר היה לתקן, אפשר לעשות ניסיונות מרובים בקלות יחסית, עד שזה מצליח, אפשר לייצר דברים בצורות שאי אפשר לייצר במרחב חובבני בשום דרך אחרת, ויותר מהכל – אפשר להתאים פתרונות מאוד ספציפיים לצרכים נקודתיים. עידן חדש הגיע, בו לא צריך לייצר משהו בייצור המוני כדי שיהיה לי את הפתרון הטוב ביותר האפשרי לבעיה שלי. עידן חדש נפלא של ייצור בהתאמה סדרתית (על משקל ייצור סידרתי, Mass Customization במקום Mass Production)
