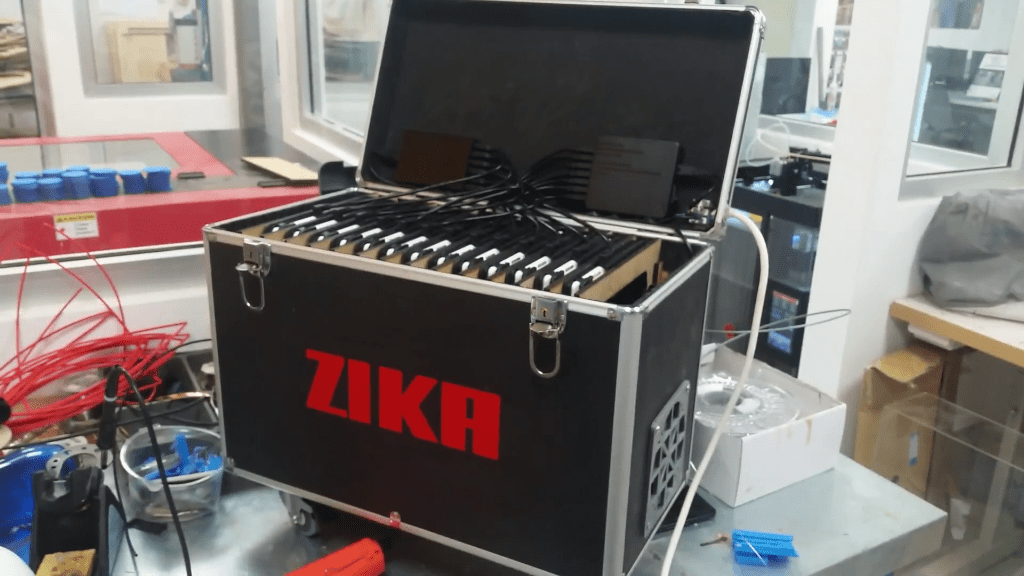

ארגז טעינה לטאבלטים

ארגז הטעינה בייצור עצמי
מידע כללי-
  • זמן השלמה: יום עבודה
  • רמת קושי: מאתגר
  • עלות: עד 250 ש"ח
  • ידע נדרש: הדפסה ב-3D ׁׁׁ(מתחיל), חיתוך בלייזר (מתחיל), חשמל (מתחיל), מידול ב-3D ׁ(מתקדם)
חומרים+
  • MDF
  • ארגז של רתכת זיקה
  • גלגלי משא
  • דבק חם לאקדח
  • כבל הזנה 16A 230V
  • כבלי USB קצרים וזוייתיים
  • מאוורר צינון 240V AC
  • מטעני USB
  • מקדח 10 מ"מ
  • שוקולדה לחשמל
  • שקע ישראלי 16A 230v
כלי עבודה+
  • אקדח דבק חם
  • טסטר
  • מברגה-מקדחה
  • מדפסת 3D
  • מכונה לחיתוך לייזר
  • מסור אנכי
הדפסה

כמו ששמו לב חדי העין, התבססתי על ארגז של רתכת אלקטרודה של זיקה. יתרונותיו הם שהוא בנוי לסחיבת משקל דומה יחסית, בעל בטנת ספוג קשיח לריכוך מכות, ידית נשיאה נוחה והעבודה שהוא היה בנמצא.

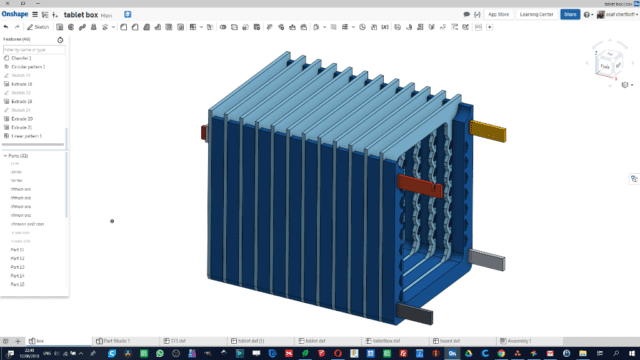

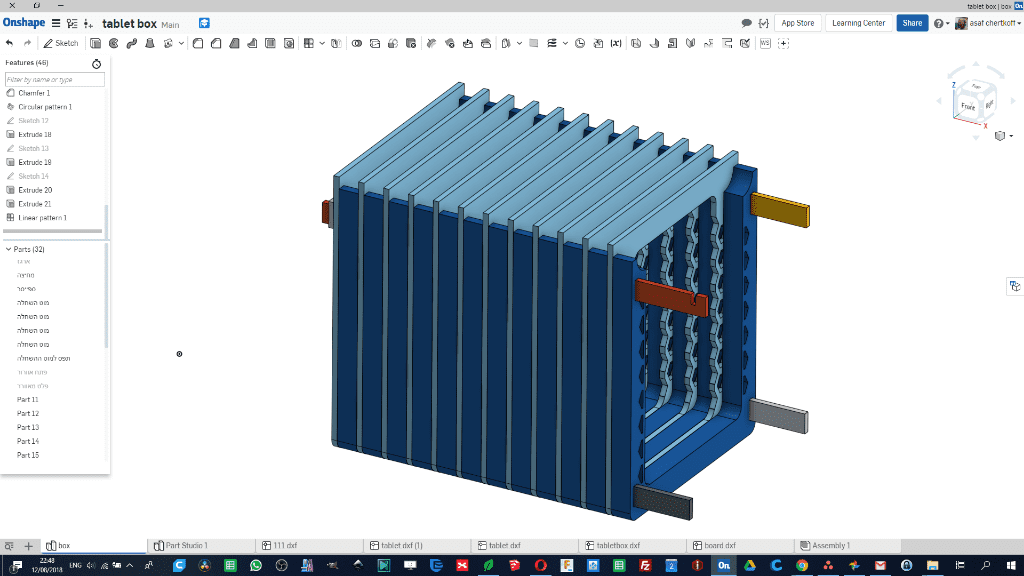

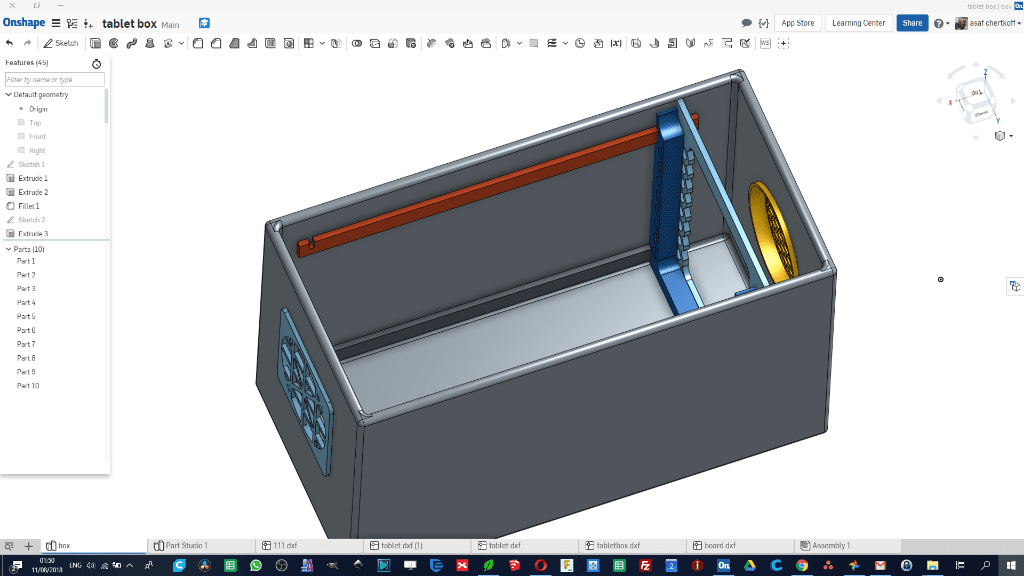

כמנהגי בקודש הלכתי לתוכנת השרטוט האהובה עלי, Onshape, כדי לעצב את… הכל. וזה מה שיצא (כאן קישור לתכנון). בצד שמאל למטה בתוכנה אפשר לראות את כל החלקים בשמם כמו שאתייחס אליהם בשלבים הבאים.

התכנון בתוכנת CAD היה במקרה הזה קריטי ביותר, כיוון שאת הכיסים של הטאבלטים רציתי לחתוך בלייזר ולצורך זה היה הכרחי להיות מדוייק. הטאבלטים הם Lenovo מדגם TB2-X30L עם מעטפת דמויית עור תואמת. המודל חשוב למי שרוצה להשתמש בקבצים לצורך יצירת ארגז לטאבלטים אחרים ואז בטח המידות יצטרכו להשתנות מעט.

הארגז ממבט על

הארגז ממבט על

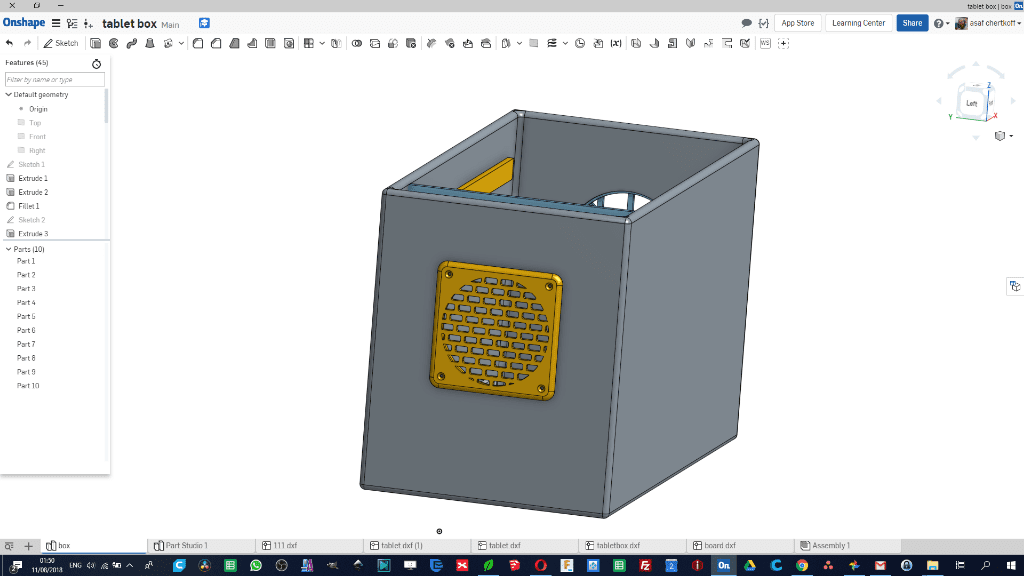

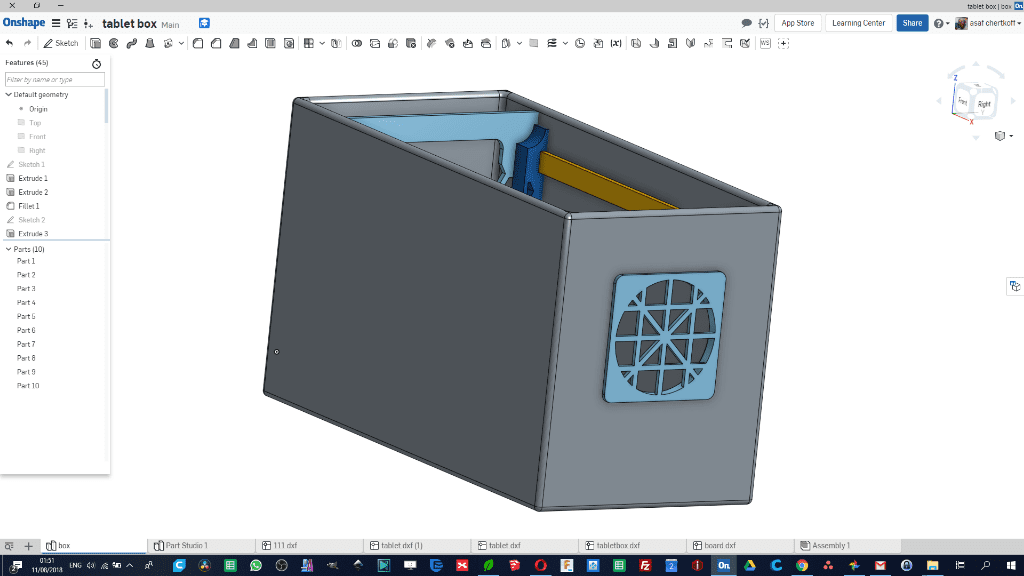

הצד שבו נמצא המאוורר

הצד שבו נמצא המאוורר

פתח האוורור

פתח האוורור

חיתוך הכיסים בלייזר

את הכיסים תכננתי כך שיהיו מחיצה בגובה הטאבלט משני הצדדים, ובאמצע ספייסר שמאפשר לתפוס את קצות הטאבלט ולשלוף אותו החוצה. כאמור, המחיצות והספייסרים תוכננו להתאים לדגם הטאבלט הספציפי שלנו, ולכן אתעלם כרגע מהמידות ורק אפציר במי שרוצה להעתיק את המודל להתאים את המידות לדגם שלו בתכנון עצמו.

השתדלתי שיהיו פתחים במחיצות ובספייסרים שיאפשרו מעבר של אוויר דרך כל הטאבלטים ולא רק מעליהם. זה נחוץ במיוחד אם אתם מתכננים להשאיר את הטאבלטים סגורים בארגז בזמן שהם נטענים (שזאת הייתה כל הפואנטה כאן). הפונקציה שקובעת את זרימה האוויר היא המאוורר עצמו, שעוד נגיע אליו.

אני בחרתי לחתוך בלייזר את המחיצות והספייסרים מה שנתן לי תוצאה מאוד מדוייקת ואסטטית. אפשר, אם ממש רוצים, לבצע את הפרוייקט גם בלי חיתוך לייזר (או כרסומת CNC שגם יכולה לבצע עבודה כזו), רק שתהיה הרבה עבודה סזיפית בחיתוכים מדויקים על כלים ידניים.

המודל המתוכנן למחיצות ולספייסרים

המודל המתוכנן למחיצות ולספייסרים

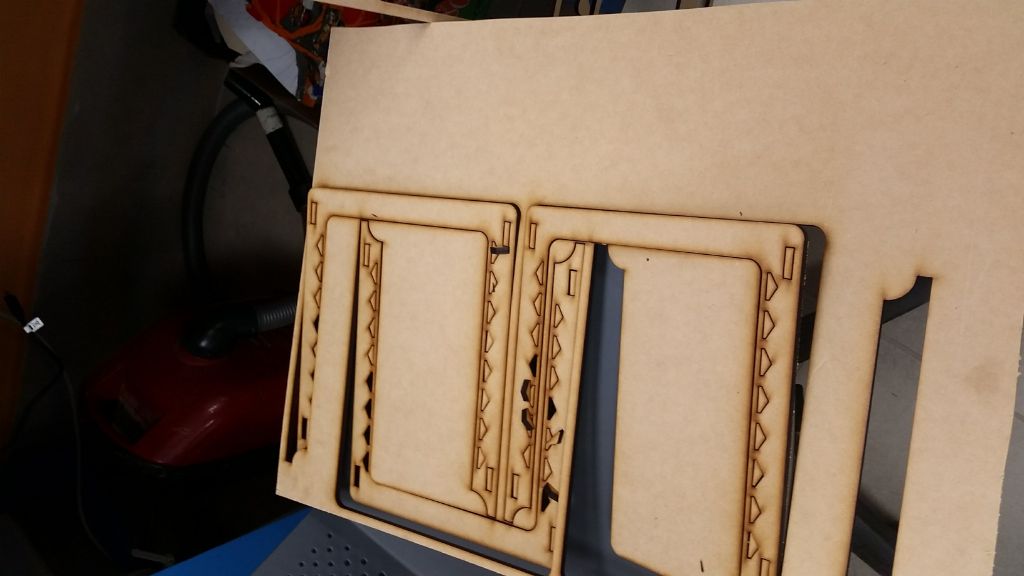

כך זה נראה כשהלוח יוצא מן המכונה

כך זה נראה כשהלוח יוצא מן המכונה

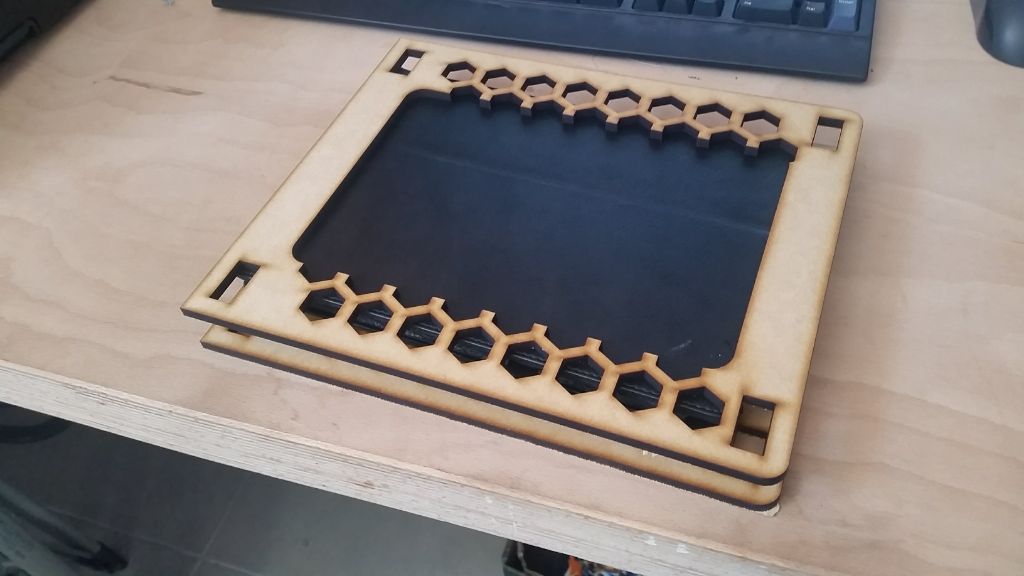

ניסיון ראשון של חיתוך המסגרת

ניסיון ראשון של חיתוך המסגרת

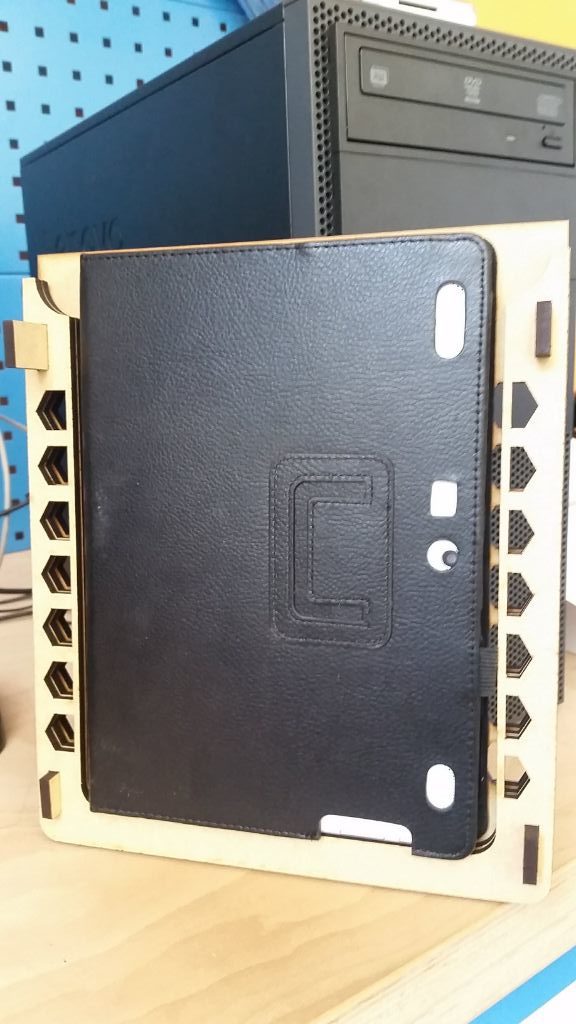

טאבלט לדוגמא מדגמן את העובי והרוחב של הכיס אליו הוא מושחל

טאבלט לדוגמא מדגמן את העובי והרוחב של הכיס אליו הוא מושחל

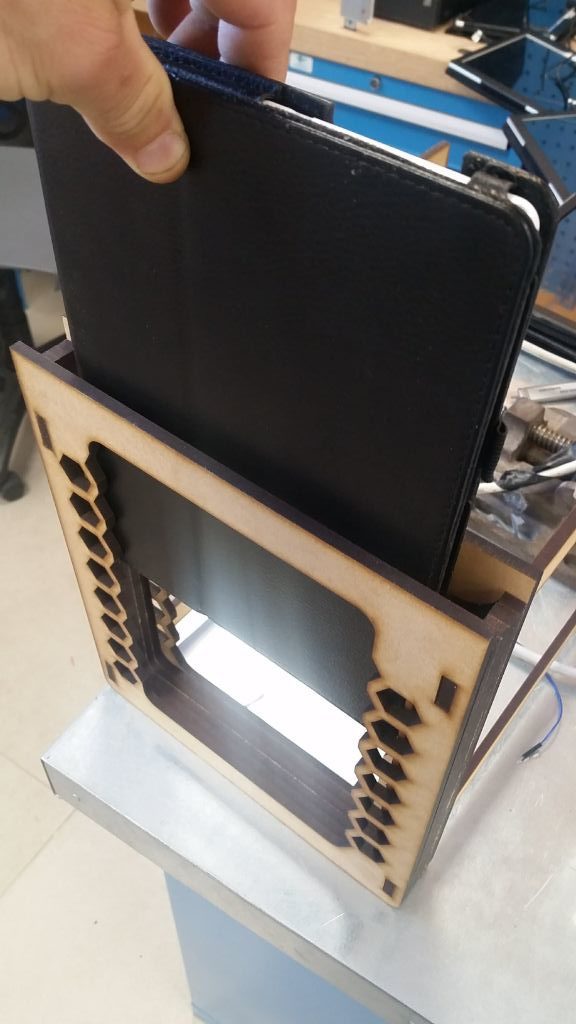

יוצא ונכנס כמו שצריך

יוצא ונכנס כמו שצריך

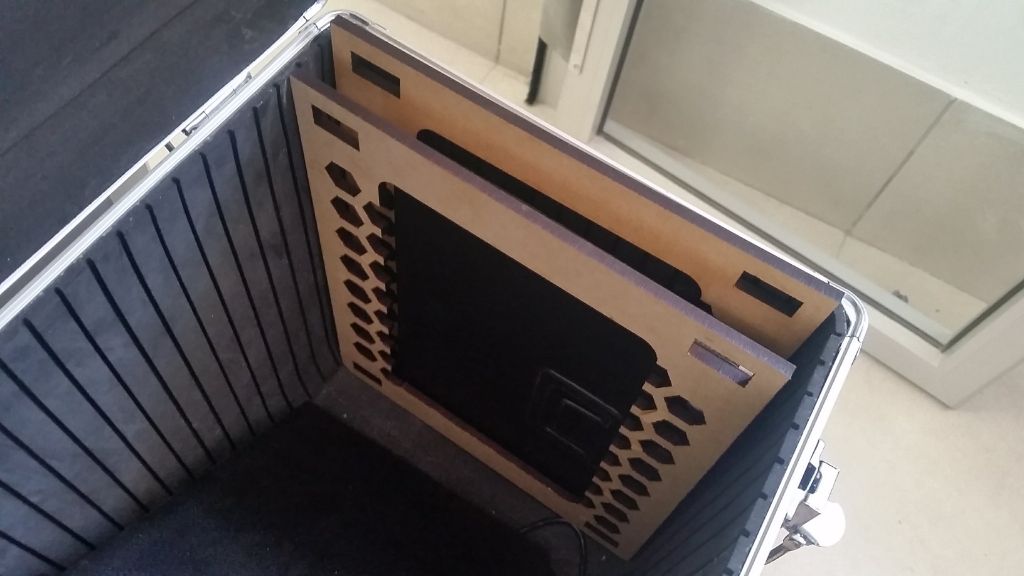

בדיקה של המסגרת בתוך הארגז

בדיקה של המסגרת בתוך הארגז

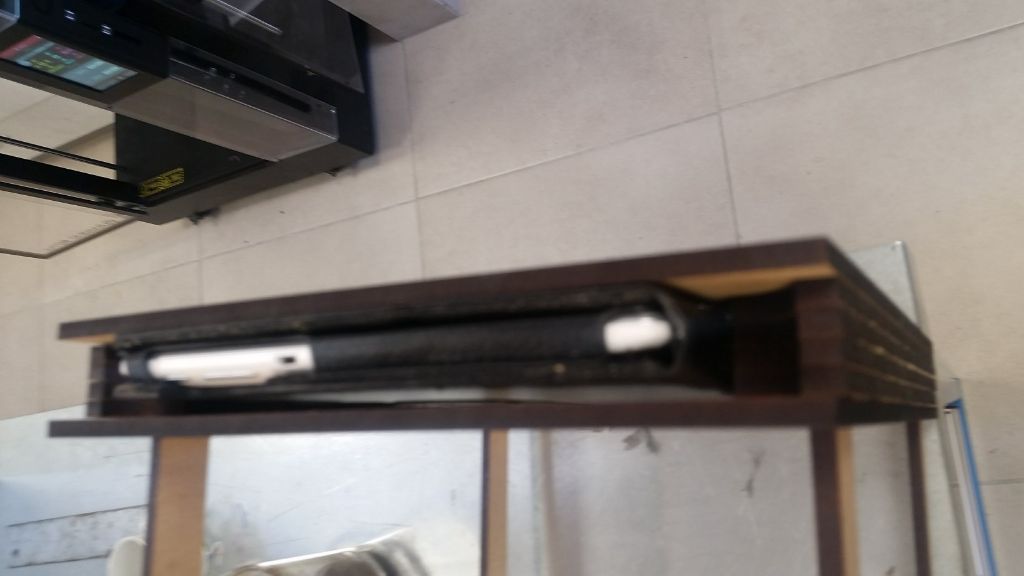

בדיקת השחלה בין שתי מחיצות

בדיקת השחלה בין שתי מחיצות

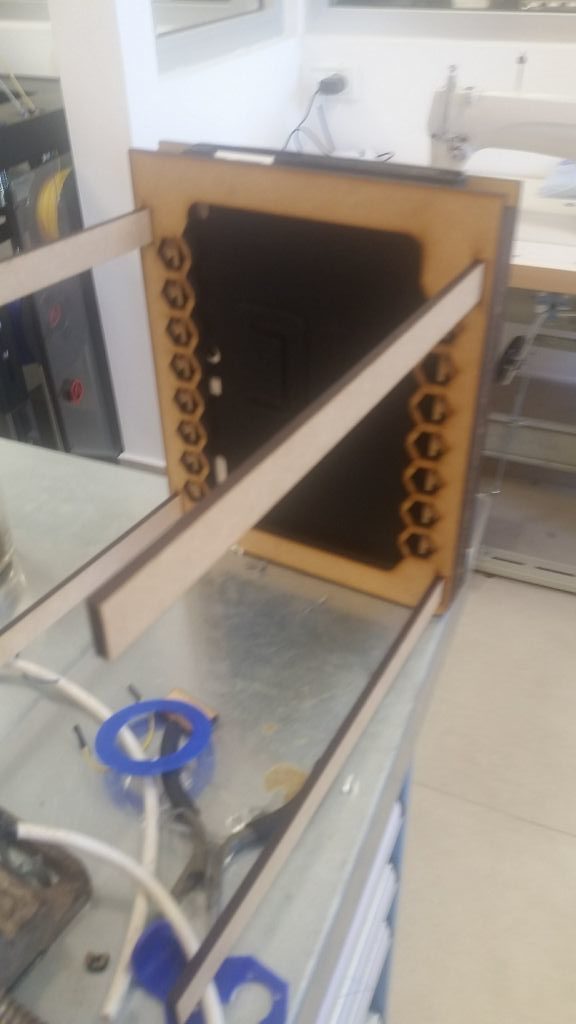

תמונה שמדמיינת איפה כל שאר הטאבלטים ישבו

תמונה שמדמיינת איפה כל שאר הטאבלטים ישבו

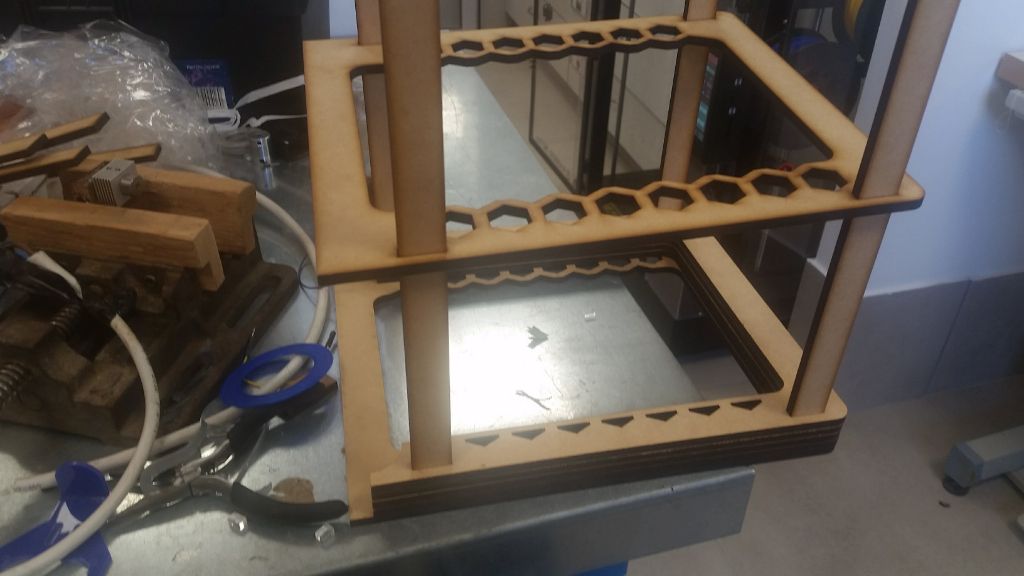

השחלת כל המחיצות והספייסרים על הקושרות

השחלת כל המחיצות והספייסרים על הקושרות

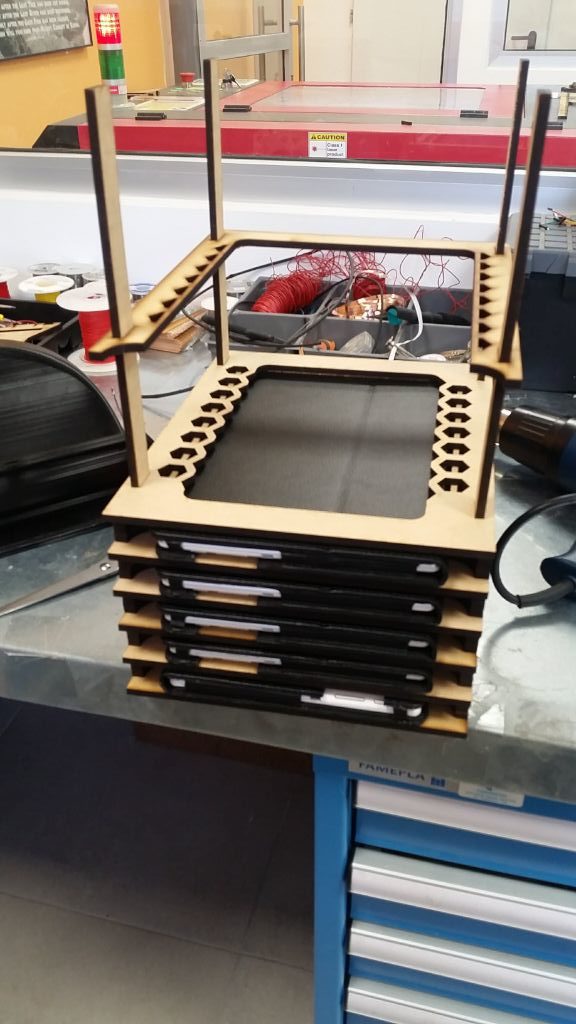

כמעט אמצע הדרך

כמעט אמצע הדרך

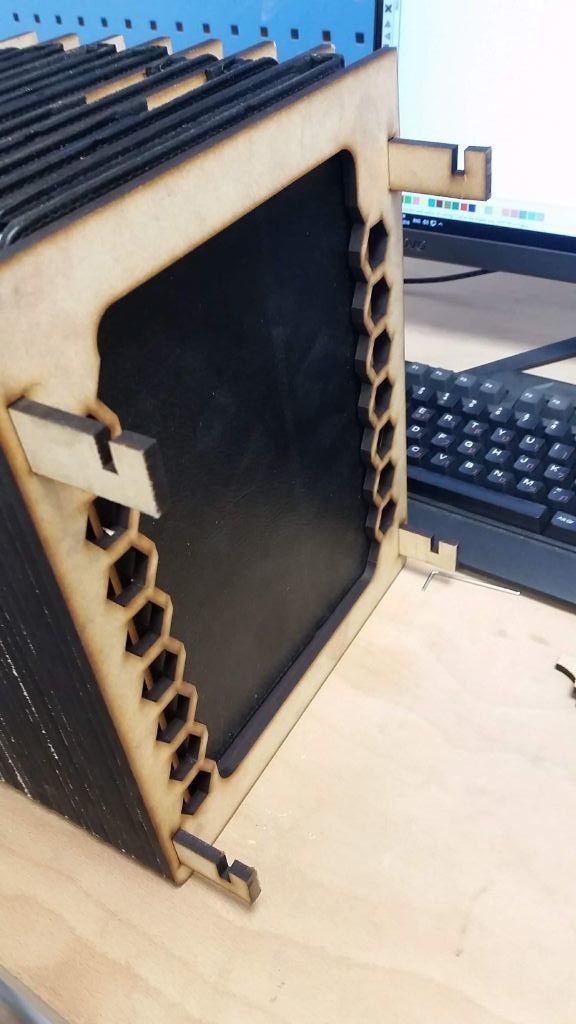

שנייה לפני סוף ההשחלה רואים את התפסים של הקושרות חופשיים

שנייה לפני סוף ההשחלה רואים את התפסים של הקושרות חופשיים

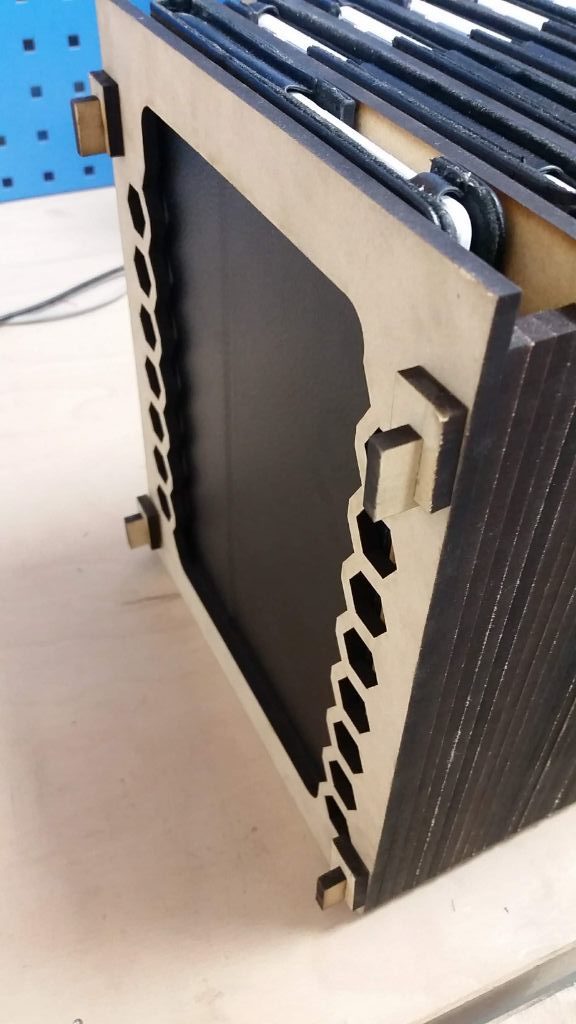

אחרי שההשחלה נגמרה - והתפסים יושבים על הקושרות

אחרי שההשחלה נגמרה – והתפסים יושבים על הקושרות

מהר למעלה

הדפסה ב3D פתח איוורור וכיסוי למאורר

כדי שהארגז יוכל להטען כשהוא סגור, יש לאפשר לאוויר להכנס מצד אחד ולצאת מצד שני. לצורך זה נדרשים שני דברים – קודם כל, פתחים. שנית, רכיב שיאלץ את האוויר להכנס ולצאת – קרי, מאוורר (משהו כמו המאוורר הזה, לא בדיוק הדגם שלי אבל זהה במפרט). כדי להקל על החיבור בחרנו מאוורר שמתחבר יש לזרם חילופין 240V, ולכן גם לא יצטרך שום מעגל הפעלה נוסף.

את פתח הכניסה של האוויר תוכלו להעתיק ולמקם כמו שהוא. את פתח היציאה, כיוון שהמאוורר חובר בפתח היציאה, תצטרכו להתאים למאוורר שלכם, אם כי יש סיבה להרגע מכיוון שכל המאווררים הללו בדרך כלל מתוכננים לאותן מידות כדי שתוכלו להחליף ביניהם כשאחד נהרס או לא עושה את העבודה שלו כמו שצריך (במכשירים האלקטרונים שלהם הם מיועדים).

החיתוך של החורים להשחיל את שולי הפתחים שהדפסנו פנימה נעשה עם מסור אנכי.

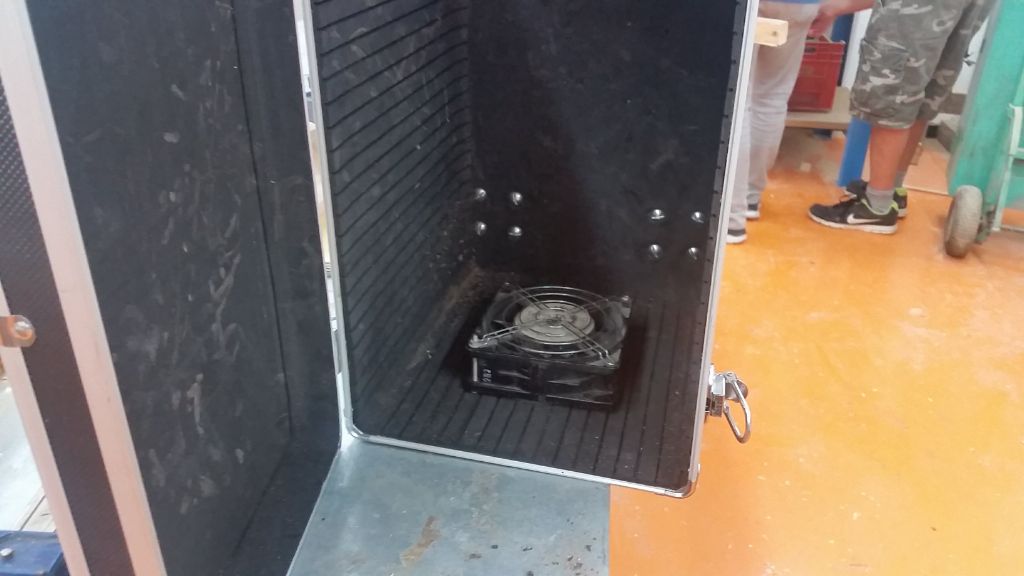

כך המאוורר יישב בתוך הארגז

כך המאוורר יישב בתוך הארגז

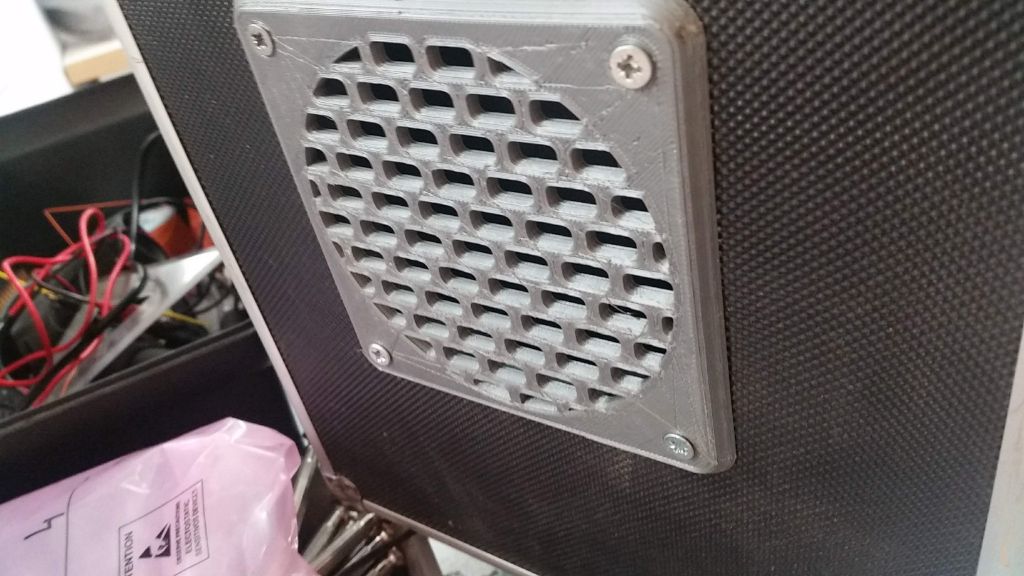

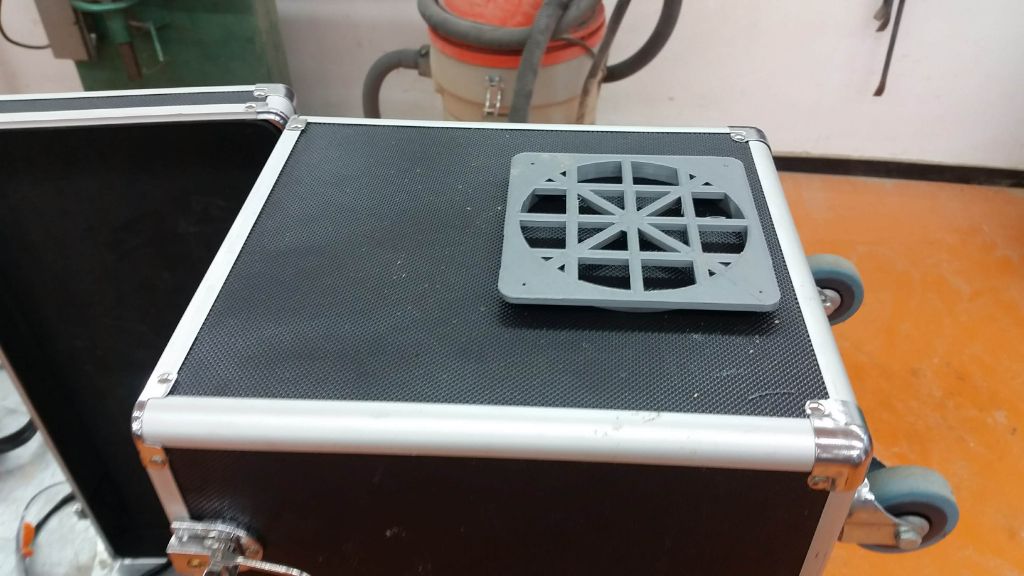

פתח האוורור

פתח האוורור

הצד שבו נמצא המאוורר

הצד שבו נמצא המאוורר

פתח האוורור מהצד ללא מהמאוורר

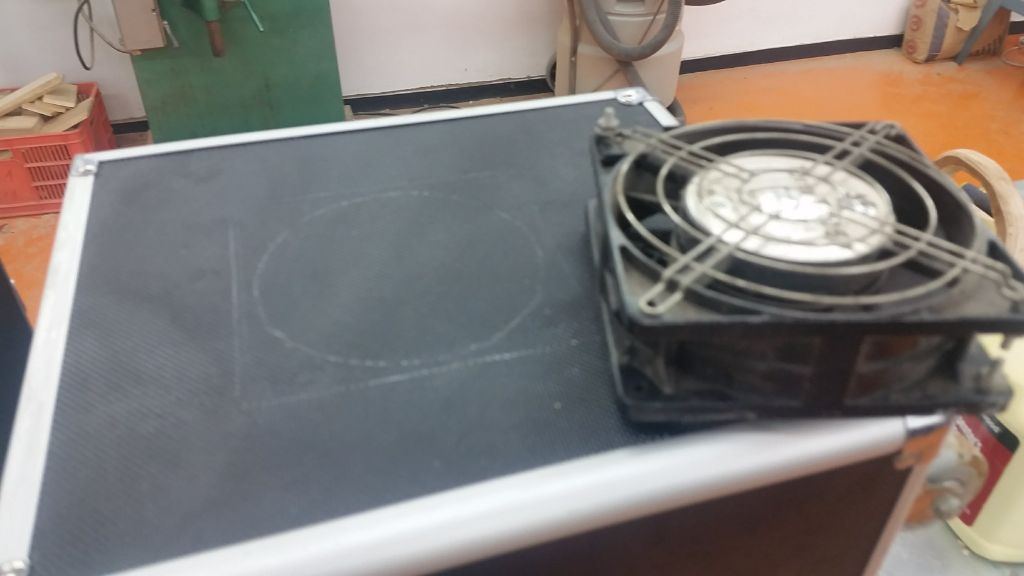

המאוורר והחיתוך המיועד

המאוורר והחיתוך המיועד

הפתח הקידמי שאליו מתחבר המאוורר

הפתח הקידמי שאליו מתחבר המאוורר

מהר למעלה

חשמל וטעינה

לטעון 13 טאבלטים בו זמנית זה לא פשוט. רוב המטענים שאפשר לרכוש באינטרנט ל10 פורטים של USB לא מצליחים לעמוד בעומס. אני רכשתי שני מטענים, אחד של 6 פורטים (כאן) ואחד של 7 פורטים (כאן) אחרי מחקר רב, ואחרי שקניתי 2 נוספים לפני שלא התאימו, שלא עמדו בעומס.

את המטענים הדבקתי למכסה הארגז בצורה כזו שהכבלים שיוצאים מהם משני הצדדים יפריעו בצורה המינימלית זה לזה. כדי לאפשר זאת הייתי צריך להחליף את כל כבלי הטעינה המקוריים שהיו לא מתאימים משלוש סיבות:

  1. הכבלים היו ארוכים מדי ותפסו המון מקום במכסה הארגז עד כדי שהקשו עליו להסגר.
  2. האוריינטציה בין היציאה מן המטענים לכניסה בטאבלטים דרשה שהחיבור מיקרו יוכל להגיע מהצד ולא מלפנים, אחרת הכבלים מפריעים זה לזה, כי הם כולם, מן הסתם, מתחברים על אותו הקו (כי הטאבלטים זהים)
  3. כשהחיבור מיקרו usb מגיע "מלמעלה" המכסה מפעיל לחץ על הכבל, וסופו של סידור כזה הוא בכבלי טעינה מגמגמים שהמגעים נהרסים בהם באופן קבוע. על כן, היה צורך בחיבור מיקרו usb זוויתי שיגיע מהצד.

על כן חיפשתי וחיפשתי ומצאתי בזול יחסית כבלים מיוחדים: קצרים (30 ס"מ) ובעלי זווית של 90 מעלות מהצד לחיבור מיקרו USB.

את התקע ל230v של הזנות המטענים חתכתי, וחיברתי אותם באמצעות שוקולדה, יחד עם ההזנה של המאוורר לכבל ההזנה שעבר דרך המכסה בחור שקדחתי מבעוד מועד.

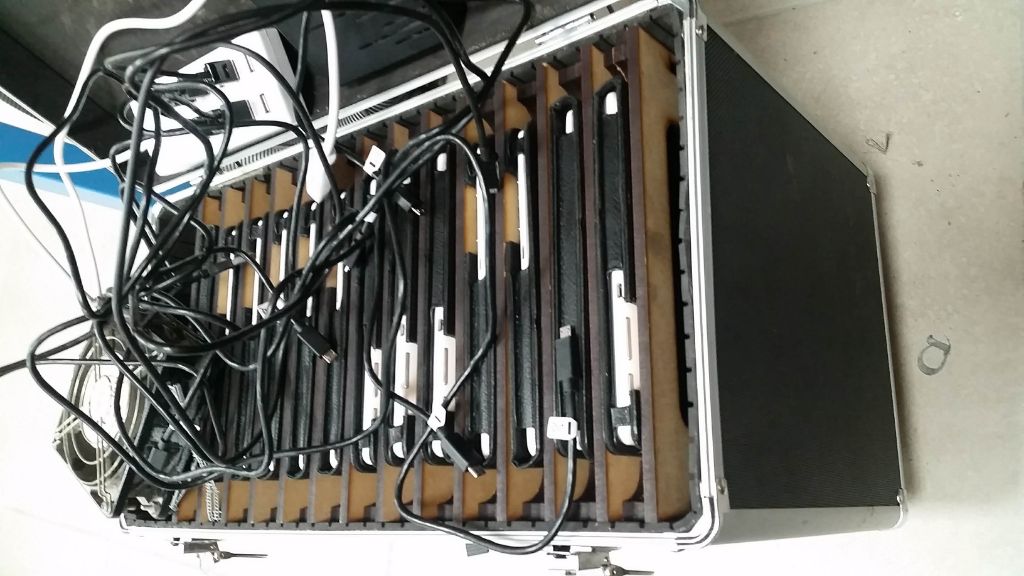

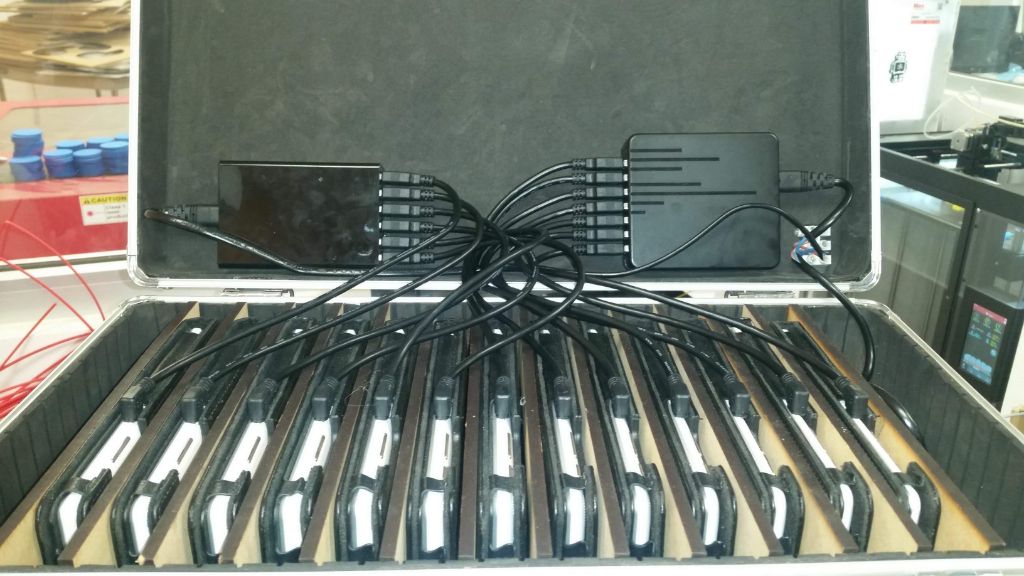

לפני הכבלים הקצרים זה היה פשוט בלתי נסבל

לפני הכבלים הקצרים זה היה פשוט בלתי נסבל

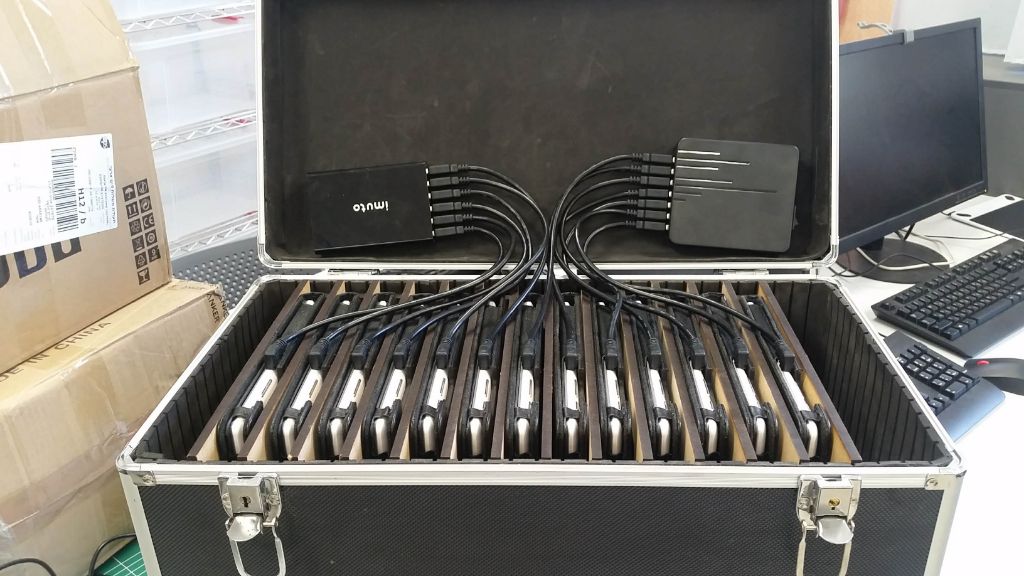

הטאבלטים עם הכבלים הקצרים והמטענים - בדיקת התכנות

הטאבלטים עם הכבלים הקצרים והמטענים – בדיקת התכנות

הכבלים מסודרים והשוקולדה נראית בלבן בצד ימין

הכבלים מסודרים והשוקולדה נראית בלבן בצד ימין

מהר למעלה

הארגז בשלמותו ומחשבות לסיכום

בסרטון תוכלו לראות כמה פרטים שלא רואים בתמונות האחרות, כמו את כבל ההזנה שיוצא ממכסה הארגז, ואם תשימו לב טוב תוכלו לראות שהארגז כולו טיפה באוויר. הוא לא באמת באוויר, הוא על גלגלי משא 360 מעלות, שמחוברים ישירות לתחתית הארגז. גלגלים כאלו מאפשרים כשצריך לשאת את הארגז על הכתף בלי שיפריעו הגלגלים, וכשצריך לגלגל את הארגז (הכבד! יש לציין) על הרצפה ולחסוך את כאב הגב. זהו שיפור מעודד על פני עגלות הטעינה המסחריות שאותן לא ניתן לסחוב במדרגות.

הדבר הכי מדהים בכל זה הוא שהארגז עובד נפלא. המאוורר העוצמתי משאיר את הטאבלטים כולם בטמפרטורת החדר, גם כשהארגז סגור על בריח.

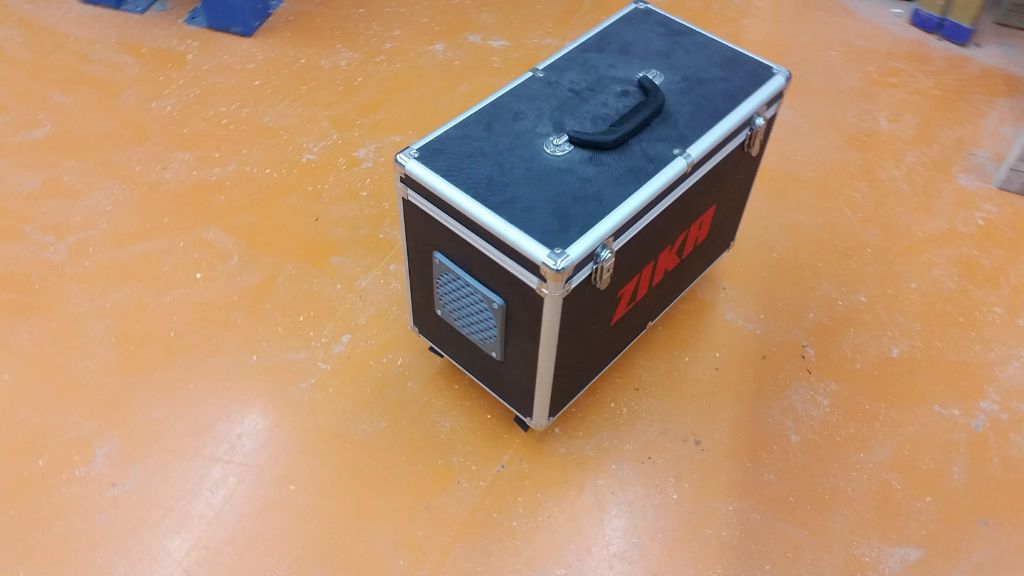

הארגז יושב על ארבעת הגלגלים

הארגז יושב על ארבעת הגלגלים

ארגז הטעינה בייצור עצמי

ארגז הטעינה בייצור עצמי

מהר למעלה הדפסה

אודותי

פורסם ב מדריכים ומתוייג תחת , , , , , , , , . שמור את הקישור הישיר.

2 תגובות לארגז טעינה לטאבלטים

  1. שניצל:

    הביצוע המכני יפה, החשמלי פחות.
    במקום להתבסס על מטענים מוכנים, היה ניתן לרכוש ספקים 5V, ולחבר אליהם את כבלי הטעינה.
    במצב הנוכחי זרם ההטענה נמוך ולא מתאים לטאבלטים.
    אני מניח ששני ספקים 5V 20A היו מכסים את המארז, ומסוגלים לספק זרם טעינה מירבי של 2.1A הדרוש לטאבלטים.
    ובנוסף לספק תעשייתי מחברה טובה, אמינות גבוהה לעומת גאדג'ט סיני כלשהו באותו מחיר.

    • קודם כל, תודה על התגובה.
      חשבתי על ספקים במקום מטענים אבל זה היה דורש ממני להשחית את כבלי הטעינה כדי לחבר אותם במקביל לספקים, או להלחים 13 פורטים של USB ליציאת הספקים. לכן ויתרתי על האופציה הזו ונשארתי עם המטענים.
      כרגע נראה שהקונפיגורציה הזו מספקת את צרכי. יכול להיות שעוד אתבדה. מקווה שלא (:
