רימיקס למודל 3D בחיתוך לייזר באמצעות Slicer for Fusion 360: הכנת מתקן לשעוני יד

רוצה להיות הראשון?
טכנולוגיה מתקדמת

המשימה הייתה לייצר מתקן לתליית אוסף שעונים על קיר. האמצעים היו תכנון בתלת מימד (CAD) וחותך לייזר. בדרך למדתי המון דברים מעניינים על הטכנולוגיה, ואולי אפילו יצא מתקן מעניין. אז ככה עשיתי את זה.

מתקן לשעוני יד לתלייה על קיר… מפה לשם, החלטתי שמעניין יהיה לעשות את המתקן בצורת שעון יד גדול. בפינטרסט אפשר למצוא כמה דוגמאות למתקנים לשעונים, אבל לא התחברתי לשום דבר יותר מדי, והם גם תמיד היו למספר שעונים, ואף פעם לא למעל עשרים, ולשם אני שאפתי. הרי זאת מתנה למישהו ספציפי שיש לו כ25 שעונים והאוסף עוד יכול לגדול.

רימיקס למודל קיים

אז בסרטון הזה אני מראה כיצד לקחתי מודל לשעון אמית שמישהו אחר עשה ועשיתי ממנו, אחרי שהסרתי את כל המחוגים, ספרות ושלל חלקים קטנים, גוש אחד שלם.



המודל הראשוני של השעון

המודל הראשוני של השעון

השעון כגוש אחיד אחרי הפשטה של המודל

השעון כגוש אחיד אחרי הפשטה של המודל

חיתוך העיגול המרכזי של השעון ממסגרת השעון

חיתוך העיגול המרכזי של השעון ממסגרת השעון

חיתוך בslicer3d

את הגוש שיצא הכנסתי לתוכנה המעולה וכיפית שנקראת Slicer for fusion 360. נכון לזמן האחרון אפשר להוריד אותה מהאתר של autodesk בחינם.
התוכנה הזו יכולה לקחת כל גוף תלת מימדי ולבטא אותו תחת פרמטרים שהמשתמש בוחר, באמצעות שכבות של חומר במרווחים מסויימים. תוכנה קלה להפעלה – זאת הפעם הראשונה שאני משתמש בה בסרטון שלמטה, והשתלטתי עליה די מהר.



טעינת המודל ה3d בslider for fusion 360

טעינת המודל ה3d בslider for fusion 360

התוכנה מאפשרת גם הוראות הרכבה לחיבורים מורכבים

התוכנה מאפשרת גם הוראות הרכבה לחיבורים מורכבים

פקודה שמאפשרת לתת זווית לכל השכבות

פקודה שמאפשרת לתת זווית לכל השכבות

בדיקת אפיצות

חלק חשוב בתהליך החיתוך בלייזר, במיוחד בפרויקט כזה מורכב, הוא לבחון קודם כל שהחיתוך העקרוני מתאים בלחץ טוב – לא גדול ולא קטן מדי. בדיוק בלחץ הדרוש כדי שהמבנה יחזיק. לצורך זה נכון לקחת שני חלקים בלבד ולחתוך אותם בכמה התאמות לעובי הלוח (צריך לזכור שקרן הלייזר שורפת חלק מהחומר, וצריך לקחת את החומר הזה בחשבון). כאן בסרטון אני מדגים את התהליך, כולל צילומים יפים של החיתוך עצמו.



הרכבה

גם עם הוראות הרכבה, התהליך הזה אורך די הרבה זמן. כמובן שככל שיש יותר שכבות, זה ארוך יותר. אבל בסה”כ זה די נחמד. מעין פאזל ענק.



צביעה ותוספות

הצביעה נעשתה בספרי רגיל של יעקובי, כסוף לעיגול המרכזי, החלק שמחזיק את השעונים, ושחור מט לשאר. ואל דאגה – הסימנים של ההרכבה נעלמו כלא היו לאחר הצביעה.

מה שכן, אחרי שהכל מוכן, אני שם לב שהשעונים כנראה גדולים מדי כדי להכנס קומפלט (כולם) לתוך התאים (כל אחד לתא שלו). והם גם לא שומרים על יציבות. הפתרון שהצלחתי להגיע אליו הוא לחתוך בלייזר מעין מחזיקי שעון (ראו תמונה למטה) שיושבים בלחץ בתוך התא, ואז בעיקרון הרצועה העליונה באה מלמעלה, והתחתונה מתחתיו, וגוף השעון נשען על המשטח. בעיקרון…

צביעת העיגול הפנימי בספרי כסוף והמעטפת בספרי שחור מט

צביעת העיגול הפנימי בספרי כסוף והמעטפת בספרי שחור מט

אוקי, אז צריך משהו שיחזיק את השעונים...

אוקי, אז צריך משהו שיחזיק את השעונים...

מחזיק שעון - יושב בכל תא עם קצת לחץ על הדפנות

מחזיק שעון - יושב בכל תא עם קצת לחץ על הדפנות

מחזיקי שעון קטנים בתוך כל התאים

מחזיקי שעון קטנים בתוך כל התאים

וזה הסוף.

את התלייה השארתי לבעל המתקן לעשות. בסה”כ יצא מעניין. אולי קצת גס מדי.
לאוהבי שעונים בלבד.

אבל מתנות לא מחזירים (:

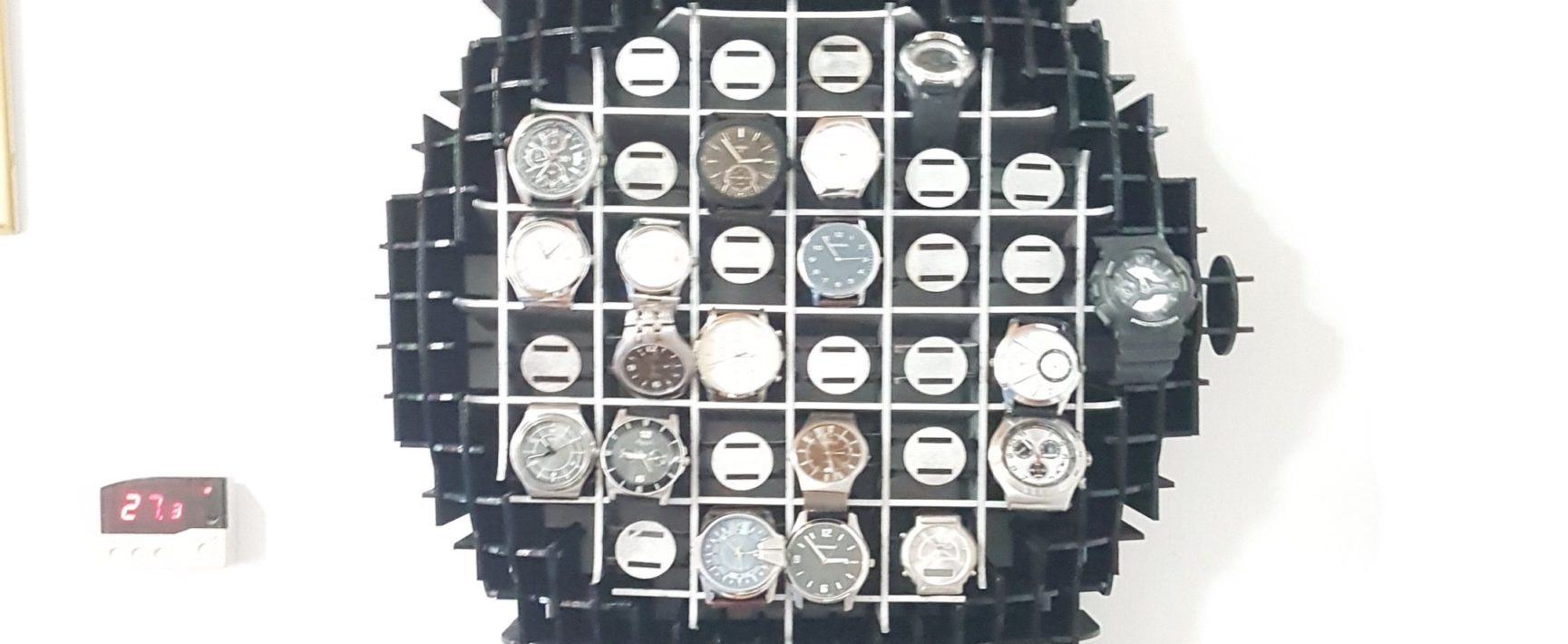

אז הנה הוא תלוי על הקיר - מקרוב

אז הנה הוא תלוי על הקיר - מקרוב

אז הנה הוא תלוי על הקיר - מרחוק

אז הנה הוא תלוי על הקיר - מרחוק
