שימוש בסורק מסמכים (רגיל) להעתקת מודלים לחיתוך בלייזר

רוצה להיות הראשון?

לעיתים נתקלים בחלק שפשוט יותר קל לסרוק אותו מאשר לשרטט אותו, מסיבות שונות. כאן אציג שני פרויקטים שנחלו הצלחה בקיצור דרך של סריקה בסורק מסמכים לקראת חיתוך לייזר. כך גם חסכנו הרבה עבודה בשרטוט וגם חסכנו חומר כיוון שקלענו בול בניסיון ראשון.

אציג כאן שני מקרים שהצדיקו את התהליך שבו השתמשתי בסורק מסמכים בתהליך הייצור. אני מאמין שניתן בעזרתם לקבל השראה אודות שימושים אחרים מזדמנים.

ג' הגיע אלי עם סנפיר פלסטיק בעובי אחיד של 5 מ"מ ובצורה עם מימדים פרמטריים מורכבים. זהו אחד משני הסנפירים של הקייק המתנפח שבבעלותו. הסנפיר השני נשבר והוא ביקש לייצר ממנו עותק.

י' הגיע אלי עם הדפס בצורת לב על לוח סנדוויץ' מרובע וביקש לחתוך את הלב מתוך הלוח.

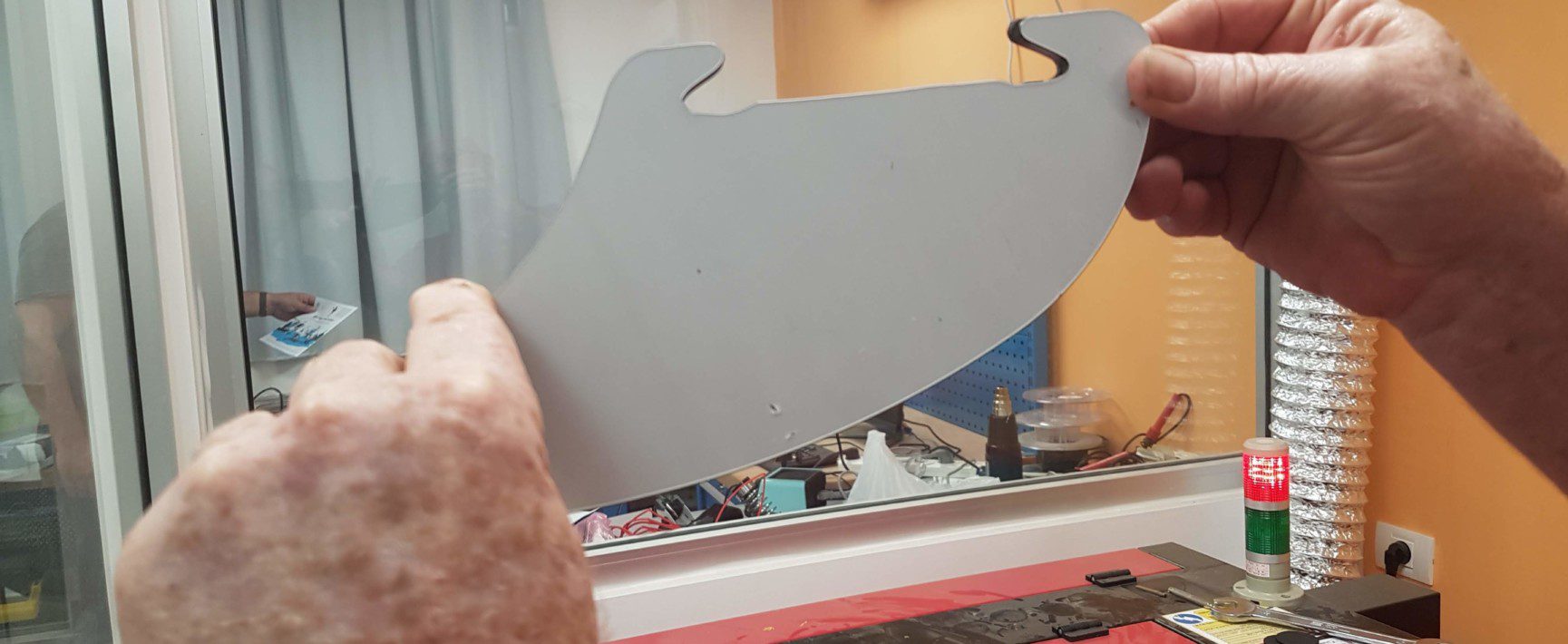

סנפיר פלסטיק - הפרויקט של ג'

סנפיר פלסטיק - הפרויקט של ג'

הדפס של לב על לוח מרובע - הפרויקט של י'

הדפס של לב על לוח מרובע - הפרויקט של י'

סריקה בסורק מסמכים

עבור הסנפיר של ג', כמו שאפשר לראות, מדידה ושרטוט היו אולי אפשריים אך היו דורשים זמן רב מפאת הקווים המעוגלים הרבים ואולי אף מספר נסיונות חיתוך כיוון שיש גבול להצלחה של מדידה ידנית עבור צורות שכאלו. הפתרון – כן, ניחשתם – להכניס לסורק מסמכים.

עבור הלב של י' – צורה של לב היא צורה לא מורכבת אך ישנן אינספור אפשרויות לרדיוסים ולקימורים, או במילים אחרות, כל הלבבות דומים אך שונים זה מזה. במקום לנסות להתאים צורה של לב קיים או לנסות למדוד את הלב מהלוח, החלטתי לסרוק את הלב בסורק מסמכים.

דף על הסנפיר כדי להגדיל את הקונטרסט. אפשרי שהדף לא היה הכרחי. הסנפיר על הסורק

דף על הסנפיר כדי להגדיל את הקונטרסט. אפשרי שהדף לא היה הכרחי. הסנפיר על הסורק

הלב הפוך בתוך הסורק. הסריקה עם הפנים למטה

הלב הפוך בתוך הסורק. הסריקה עם הפנים למטה

קבלת קובץ התמונה לתוכנת Inkscape

את תוכנת Inkscape כבר הצגתי כאן בכמה הזדמנויות. זוהי תוכנה לציור וקטורי פשוטה אך בעלת יכולות גבוהות, והכי טוב – זו תוכנה בקוד פתוח שכל אחד יכול להוריד לעצמו למחשב.

אחת מהאפשרויות בתוכנה היא להמיר קובץ תמונה "פיקסלי" (מה שנקרא בשפה מקצועית מפת סיביות) לקובץ וקטורי, שאותו התוכנה ששולטת על חותך הלייזר שלנו יודעת לקבל. אבל יש עוד כמה שלבים בדרך.

המרת הקובץ המפוקסל לקובץ וקטורי - סנפיר

המרת הקובץ המפוקסל לקובץ וקטורי - סנפיר

המרת קובץ מפוקסל לקובץ וקטורי - לב

המרת קובץ מפוקסל לקובץ וקטורי - לב

עריכת הנקודות (Nodes) של האובייקט המתקבל

מכיוון שהסריקה אינה מושלמת, בהמרה מקובץ מפוקסל לוקטורי, נשארות נקודות לבנות על האובייקט ולרוב גם בגבולות החיצוניים שלו. זה הרגע הכי מייגע בתהליך, והוא גם עורך לא יותר מ5-8 דקות אם עובדים בתשומת לב. המטרה היא למחוק את כל הנקודות שלא רוצים שיופיעו כשנשמור את הקובץ תחת סיומת DXF ונטען בתוכנת הלייזר.

פשוט מסמנים עם העכבר קבוצות קבוצות ומוחקים אותן, תוך כדי שדואגים לשמור על הקווים החיצוניים לא נגועים.
טיפ: כשכבר מחקתם את הנקודות הפנימיות אך עדיין נשארו הרבה נקודות יחסית על הקווים החיצוניים של האובייקט אפשר ורצוי לבצע מה שנקראה "הפשטה" בה התוכנה תנסה להפחית את כמות הנקודות בצורה אוטומטית תוך כדי פגיעה מינימלית באובייקט. יש ללחוץ על CTRL+L או לחילופין לבחור בתפריט העליון "נתיב" (Path, אם ההתקנה שלכם באנגלית) ואז לבחור את האפשרות שנקראת "הפשטה".

עריכת נקודות - סנפיר

עריכת נקודות - לב

לאחר הניקיון - העברה לתוכנת הלייזר

אנחנו משתמשים בתוכנה RDWORKS שהגיע מהיצרן עם המכונה שלנו. תוכנה פשוטה מאוד ולעיתים מעצבנת, אבל שימו לב (עוד טיפ): שווה לנסות להעביר את האובייקט גם לפני שהפחתנו מלא מהנקודות הפנימיות. בRDWORKS במצבים מסויימים יותר פשוט לנקות את הנקודות מאשר בInkScape.



הסנפיר הסרוק בתוכנת הלייזר מחכה לחיתוך

הסנפיר הסרוק בתוכנת הלייזר מחכה לחיתוך

הלב בתוכנת RDWORKS גם הוא מחכה לחיתוך

הלב בתוכנת RDWORKS גם הוא מחכה לחיתוך

פרמטרים וחיתוך

כעת נשאר רק לחתוך. על פרמטרים לחיתוך נכון לא נדבר כאן כי זה מחוץ למסגרת של מדריך זה, אך כמובן שלכל חומר ועובי יש פרמטרים שונים לחיתוך.

עבור הלב החלטנו קודם כל לחתוך בזריזות דף נייר כדי לשים אותו על האוביקט עצמו ולראות שאכן המידות נכונות, וזה בעיקר כי הלב היה מתנה חד פעמית וללא ניסיונות חוזרים.

חיתוך הסנפיר מפרספקס 5 מ"מ

חיתוך הסנפיר מפרספקס 5 מ"מ

חיתוך הסנפיר מפרספקס 5 מ"מ

חיתוך הסנפיר מפרספקס 5 מ"מ

חיתוך הלב מנייר כתבנית

חיתוך הלב מנייר כתבנית

הלב חתוך מנייר

הלב חתוך מנייר

הלב עצמו נחתך לאחר אישור של המידות עם השבלונה מנייר

הלב עצמו נחתך לאחר אישור של המידות עם השבלונה מנייר

יצא אש - מדויק ובניסיון אחד

שני הניסיונות היו חיוביים ויצאו טוב. הלקוחות היו מרוצים.
זכרו להפעיל את הדמיון ועם הניסיון והיצירתיות תעלו על דרכים נוספות להשתמש בסורק מסמכים.



ג' מדגים את ההתאמה של הסנפירים - חלק א'

ג' מדגים את ההתאמה של הסנפירים - חלק א'

ג' מדגים את ההתאמה של הסנפירים - חלק ב'

ג' מדגים את ההתאמה של הסנפירים - חלק ב'

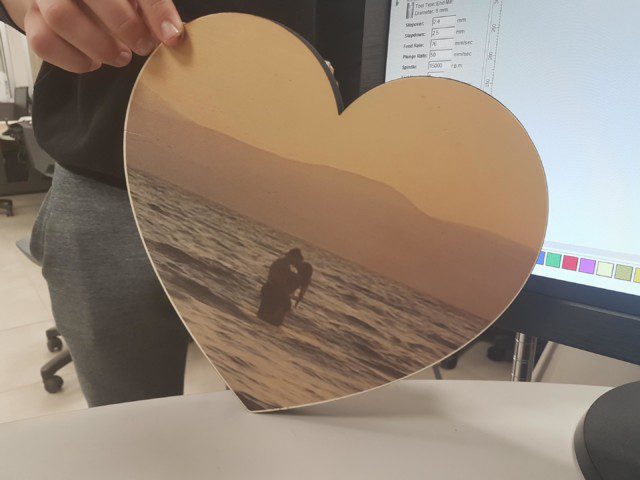

י' מדגים את החיתוך של הלב

י' מדגים את החיתוך של הלב
