כליבות עץ – חלק ב'

מידע כללי-
  • זמן השלמה: כמה שעות
  • רמת קושי: סביר
  • עלות: 0-20 ש"ח
  • ידע נדרש: נגרות עדינה
חומרים+
  • פינים מתאימים
  • פיסת מתכת או עץ לשידרה
  • שאריות עץ
כלי עבודה+
  • מברגה\מקדחה
  • מסור
  • מפסלות
  • שופין
הדפסה
( ! ) Warning: mysqli_query(): MySQL server has gone away in /html/wp-includes/wp-db.php on line 1877
Call Stack
#TimeMemoryFunctionLocation
13.85882547648{main}( )../index.php:0
23.85902548288require( '/html/wp-blog-header.php' )../index.php:17
363.392523627688require_once( '/html/wp-includes/template-loader.php' )../wp-blog-header.php:19
467.917423661304include( '/html/wp-content/themes/bayadaim/single.php' )../template-loader.php:74
5122.272625054568apply_filters( )../single.php:252
6122.272625054960WP_Hook->apply_filters( )../plugin.php:203
7271.614428144760call_user_func_array:{/html/wp-includes/class-wp-hook.php:298} ( )../class-wp-hook.php:298
8271.614428145200wpse_ad_content( )../class-wp-hook.php:298
9271.614528145240yoursite_user_has_posts( )../functions.php:1886
10271.614528145984get_posts( )../functions.php:1869
11271.888228150032WP_Query->query( )../post.php:1689
12272.213728153264WP_Query->get_posts( )../class-wp-query.php:3238
13283.367628172368wpdb->get_col( )../class-wp-query.php:2836
14284.439628172416wpdb->query( )../wp-db.php:2354
15284.899727608672wpdb->_do_query( )../wp-db.php:1765
16284.899727608720mysqli_query ( )../wp-db.php:1877

( ! ) Warning: mysqli_query(): Error reading result set's header in /html/wp-includes/wp-db.php on line 1877
Call Stack
#TimeMemoryFunctionLocation
13.85882547648{main}( )../index.php:0
23.85902548288require( '/html/wp-blog-header.php' )../index.php:17
363.392523627688require_once( '/html/wp-includes/template-loader.php' )../wp-blog-header.php:19
467.917423661304include( '/html/wp-content/themes/bayadaim/single.php' )../template-loader.php:74
5122.272625054568apply_filters( )../single.php:252
6122.272625054960WP_Hook->apply_filters( )../plugin.php:203
7271.614428144760call_user_func_array:{/html/wp-includes/class-wp-hook.php:298} ( )../class-wp-hook.php:298
8271.614428145200wpse_ad_content( )../class-wp-hook.php:298
9271.614528145240yoursite_user_has_posts( )../functions.php:1886
10271.614528145984get_posts( )../functions.php:1869
11271.888228150032WP_Query->query( )../post.php:1689
12272.213728153264WP_Query->get_posts( )../class-wp-query.php:3238
13283.367628172368wpdb->get_col( )../class-wp-query.php:2836
14284.439628172416wpdb->query( )../wp-db.php:2354
15284.899727608672wpdb->_do_query( )../wp-db.php:1765
16284.899727608720mysqli_query ( )../wp-db.php:1877

הפעם כליבה קטנה יותר, הנקראת באנגלית Cam Clamp, בתרגום חופשי, כליבת זיז.

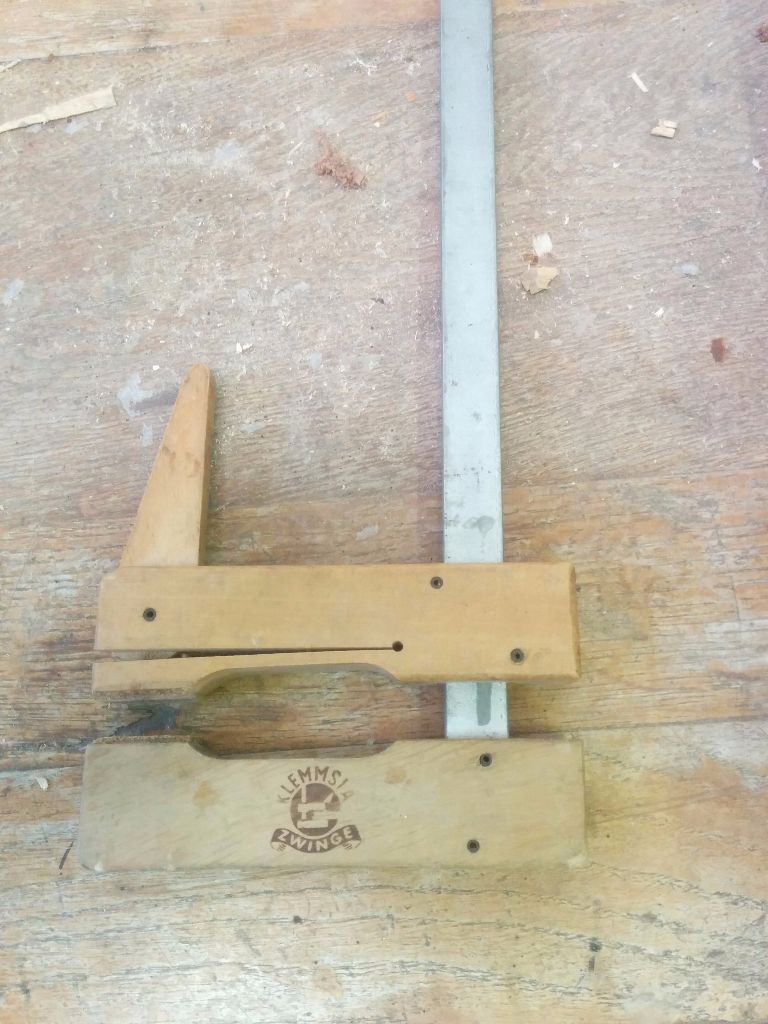

זו אינה כליבה גדולה וכבדה המיועדת לתת כח לחיצה של 200 ק"ג בעת הדבקה, אלא כליבה קטנה לאחיזה עדינה של עבודות קטנות. כליבות כאלה מיוצרות באופן מסחרי ונמכרות תחת השם Klemmsia, הנה אחת שצילמתי בסדנת נגרים אמנים. נעילת הכליבה נעשית ע"י משיכת הזיז הבולט בלחי התחתונה:

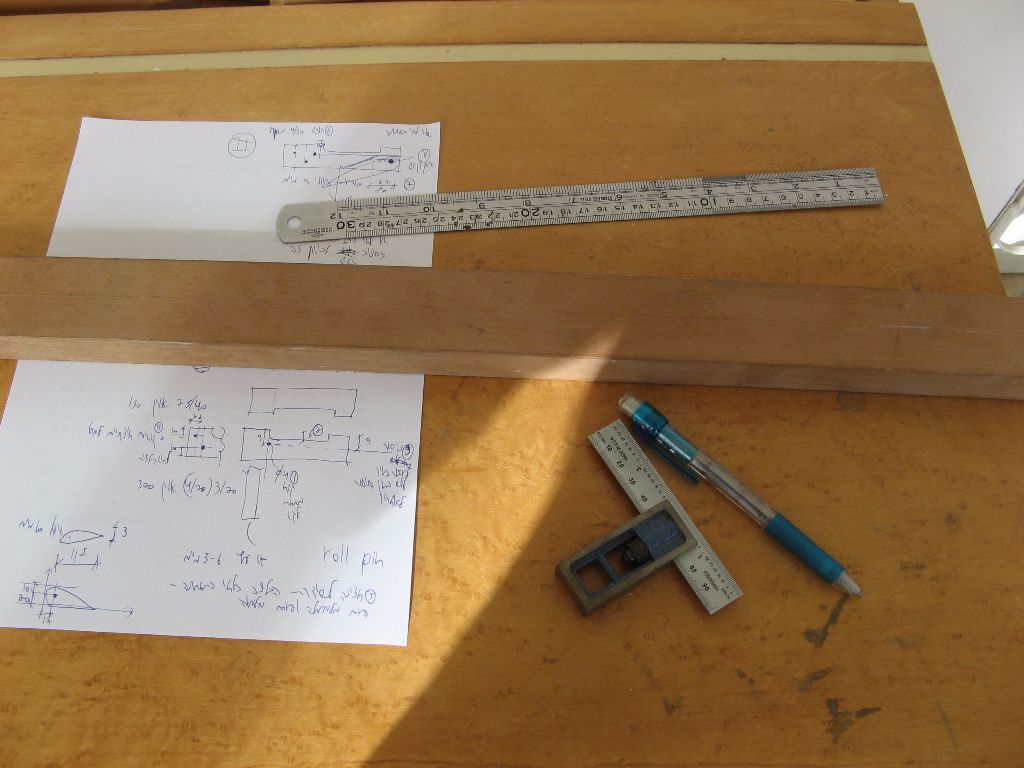

בניגוד לכמה פוסטים קודמים, פה נדרשת רמת מיומנות גבוהה יותר בנגרות עדינה. כרגיל, נוח לי לעבוד לפי הסרטונים של פול סלרס. מי שרוצה לבנות כליבה כזו, מומלץ שיגגל Paul Sellers Cam Clamp, יעקוב אחרי ההסברים והמידות, ויבין לעומק את שיטות העבודה. אחרי ההבנה, אפשר לבנות את כל העסק עם שתי מפסלות (לי יש 6 ו- 12 מ"מ), מסור ומקדחה. למי שיש מסור שולחן ומעדיף לעבוד איתו ולא עם כלים ידניים, יש ברשת גרסאות של כליבה זו, המתאימות לבניה עם מסור שולחן. מומלץ להכין תרשימים מפורטים ובהם מידות ושלבי הביצוע:

מהר למעלה

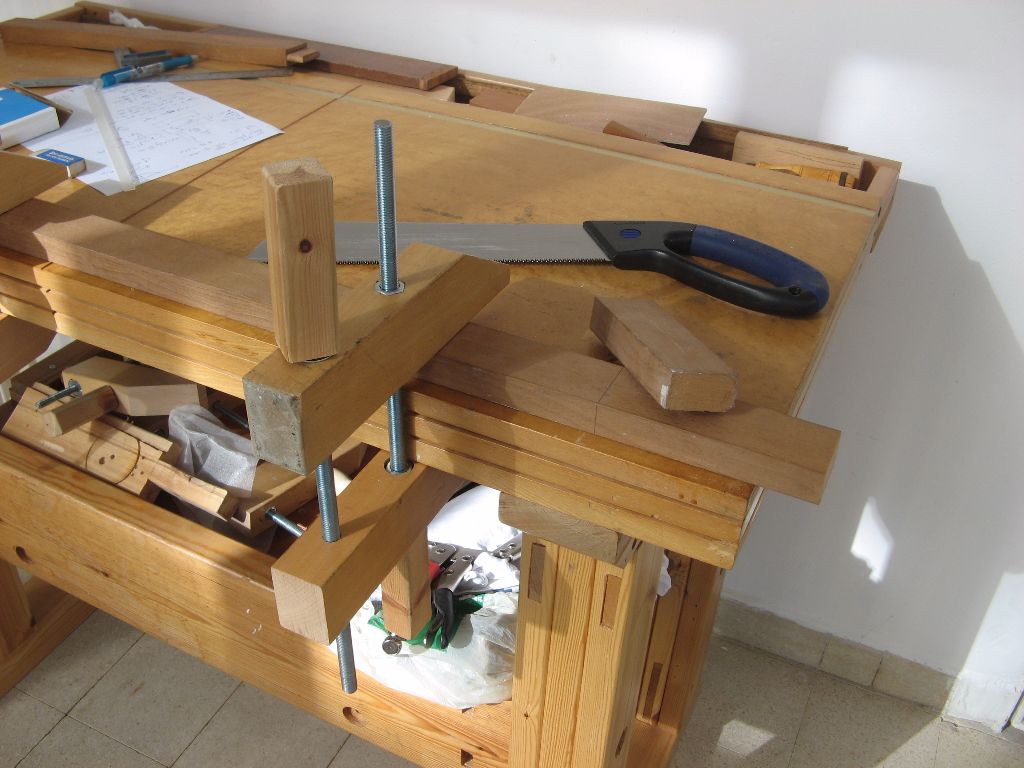

ניסור הגלמים ללחיי הכליבות. מידות הבלוק בערך 2.5/4/14 ס"מ, עץ בוק שנאסף מהרחוב. הקרש כלוב לשולחן בזוג כליבות עץ מפוסט קודם:

מהר למעלה

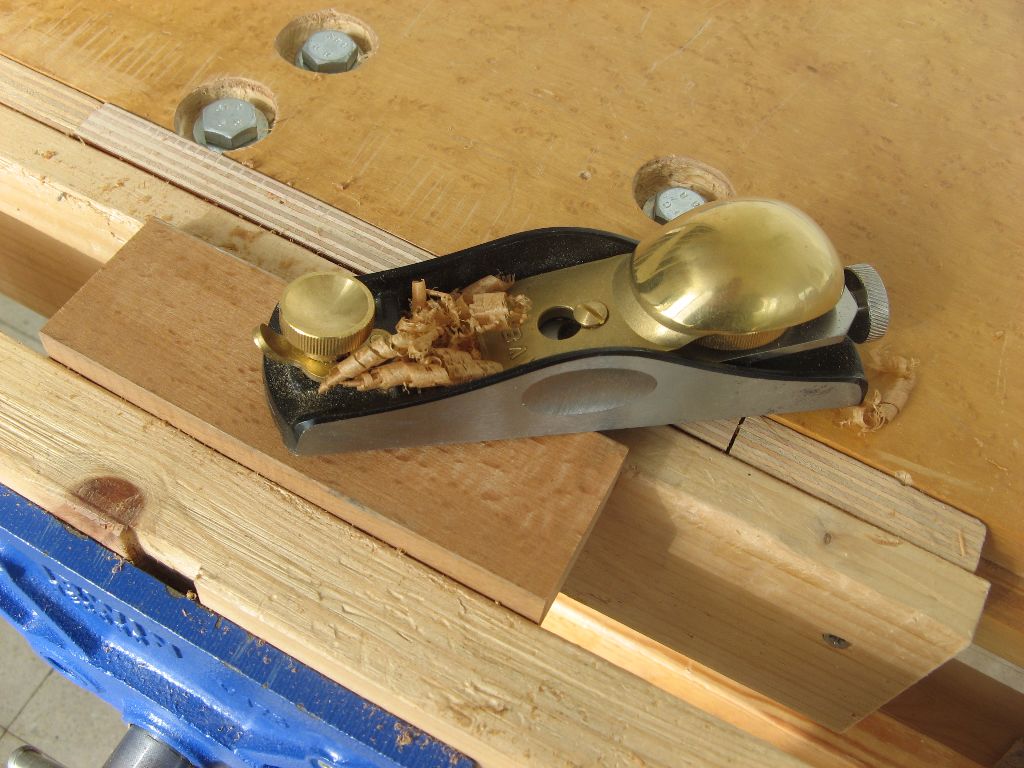

הקצעת (יישור והחלקת) העץ. השימוש במקצועה שקט, נטול אבק ומדיטטיבי, ולא ניתן להשוואה לליטוש ידני או בעזרת מלטשת חשמלית. בתמונה מקצועת בלוק זווית נמוכה, קטנה מספיק לאחיזה ביד אחת:

מהר למעלה

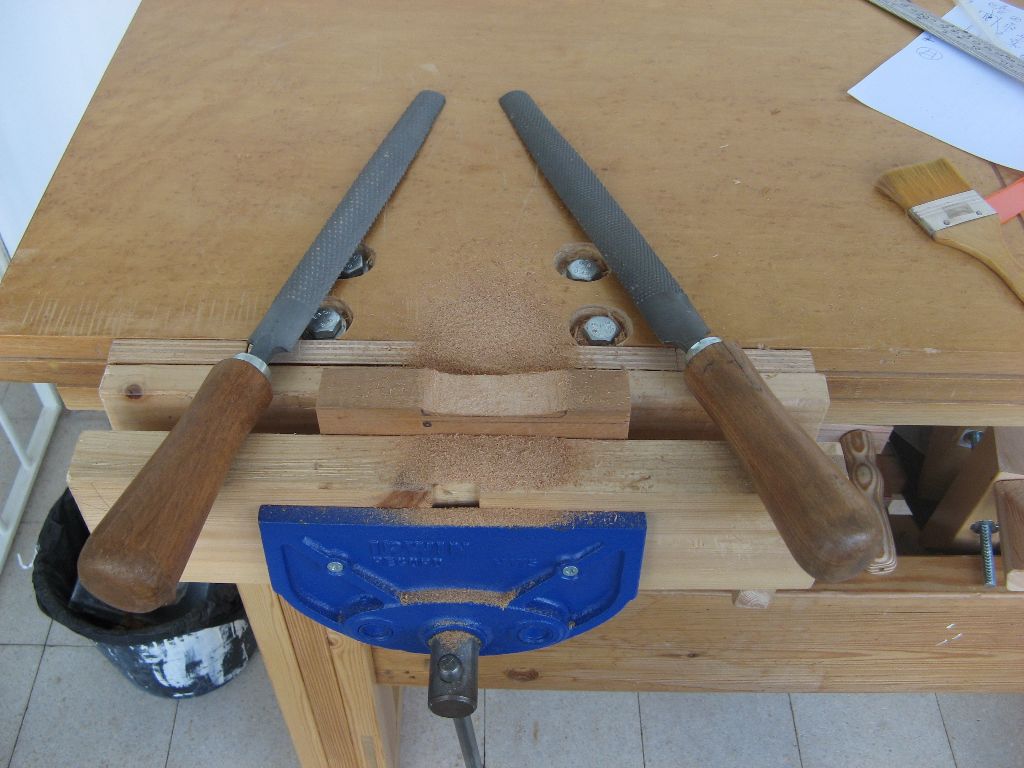

הכנת המגרעת בלחיים בשיטה פשוטה בעזרת זוג שופינים (בכליבות הבאות מאותו סוג הוכנה המגרעת עם מפסלת ומקבת וצורתה לכן מעט שונה):

מהר למעלה

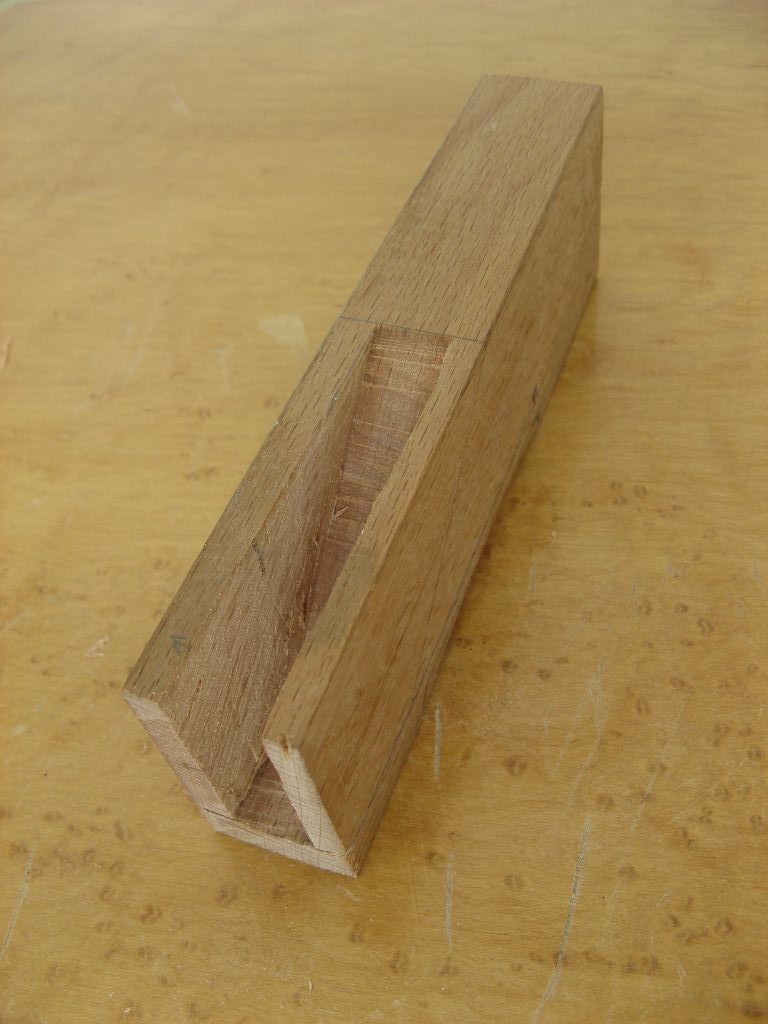

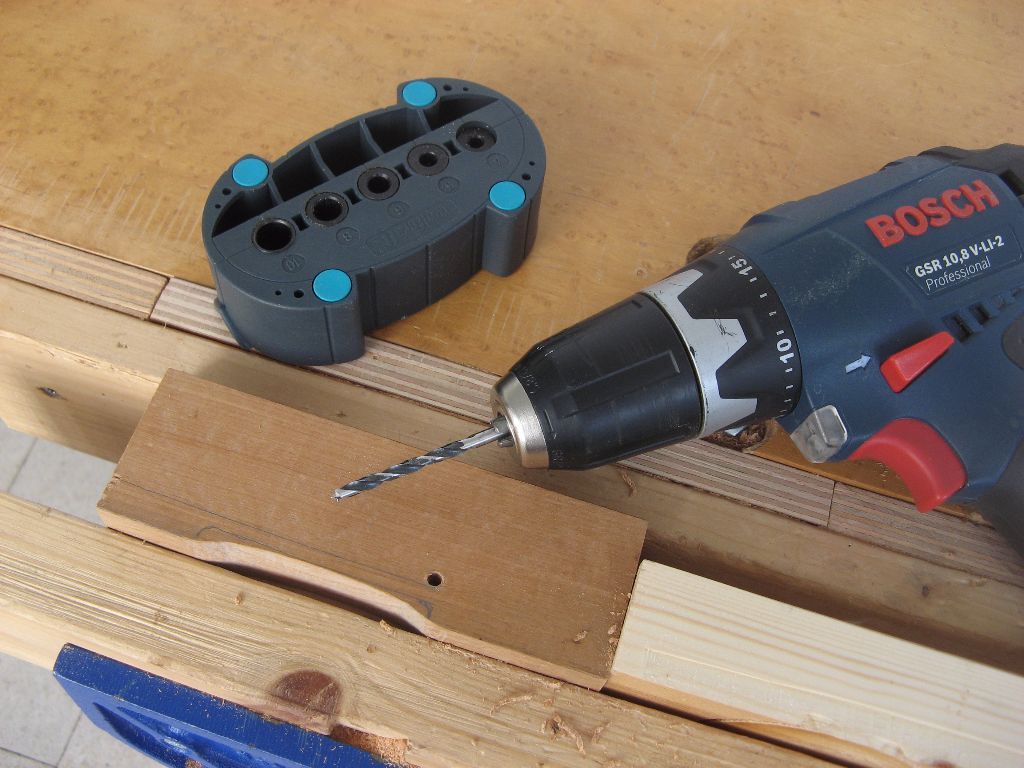

הקדח שבתמונה נועד למנוע סדיקת הלחי, הקידוח בסיוע שבלונה להבטחת האנכיות:

מהר למעלה

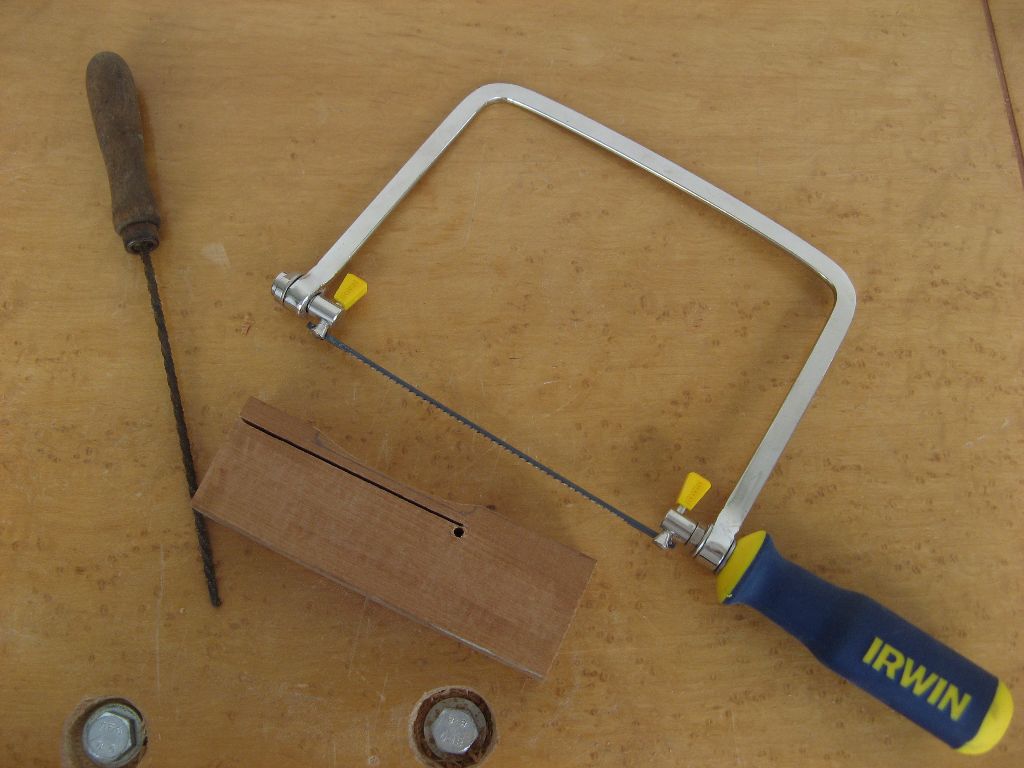

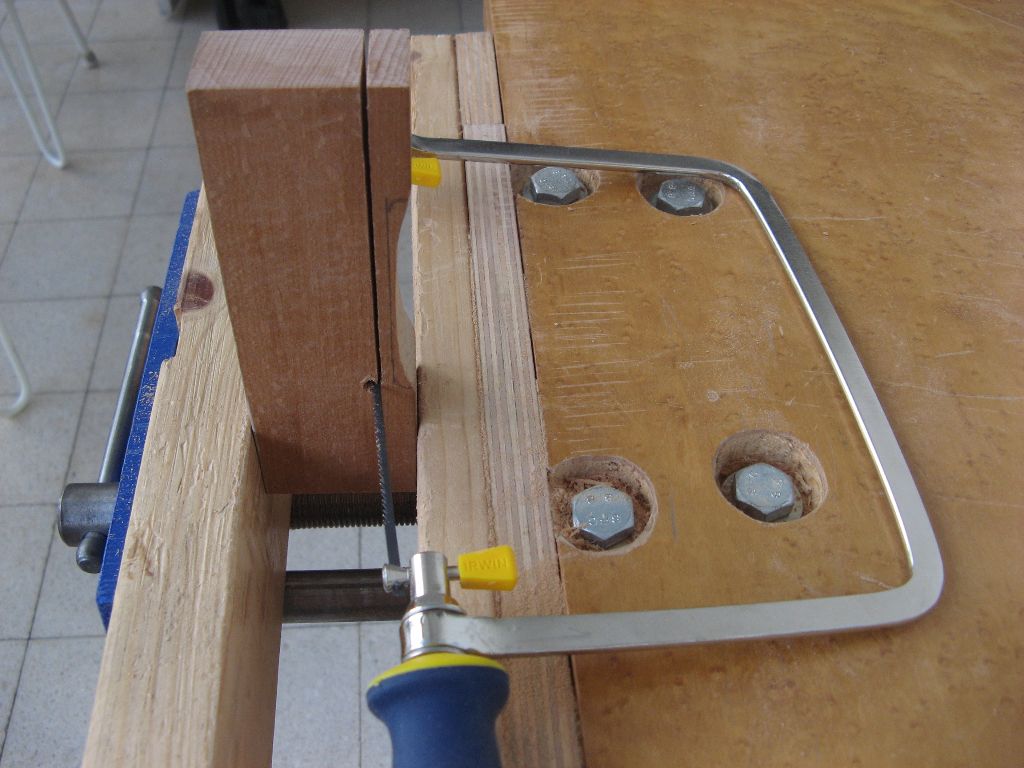

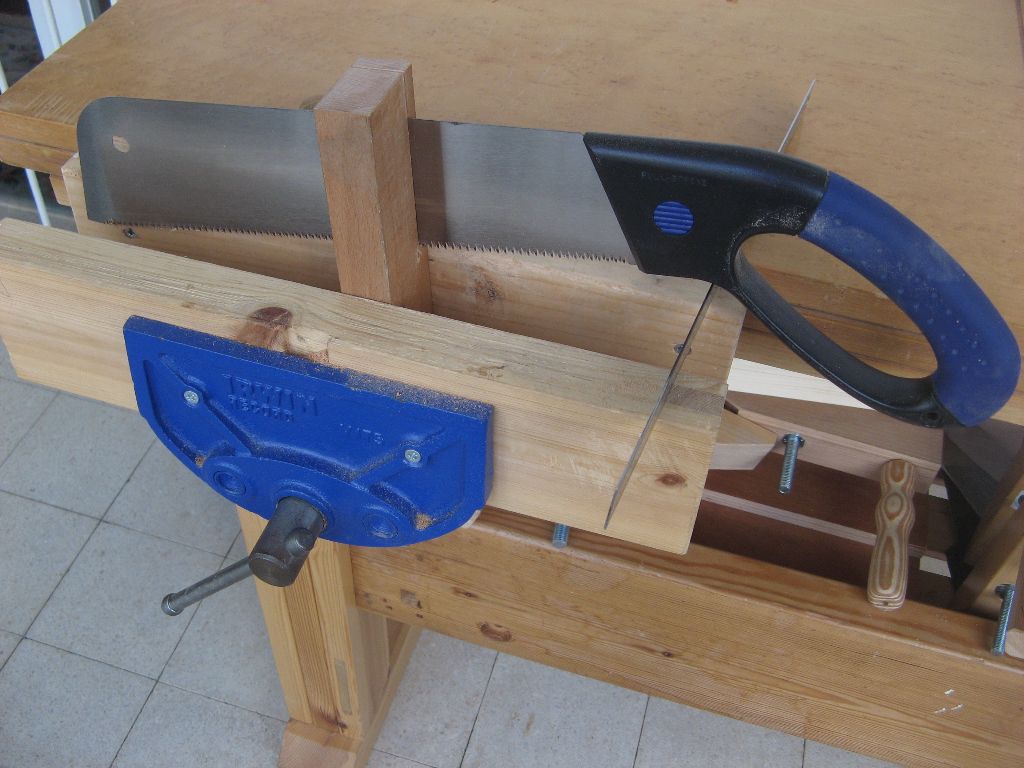

סימון וניסור מדויקים של החלק הנע בלחי התחתונה:

מהר למעלה

…לא מספיק מדויקים, מסתבר:

מהר למעלה

והתיקון:

מהר למעלה

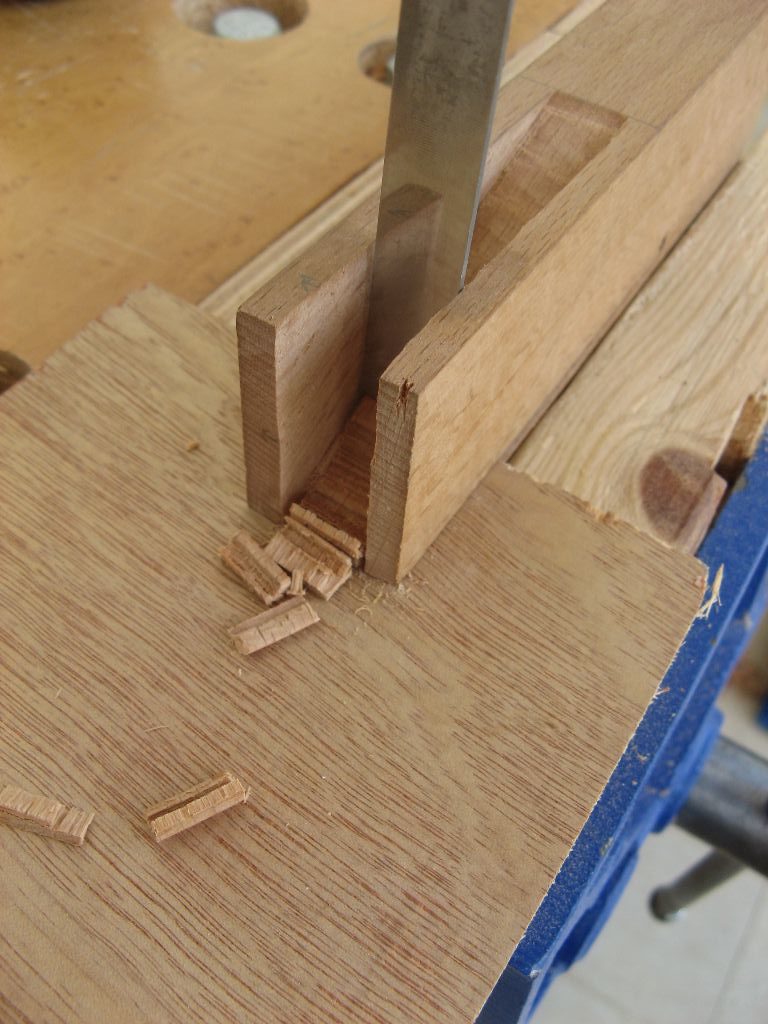

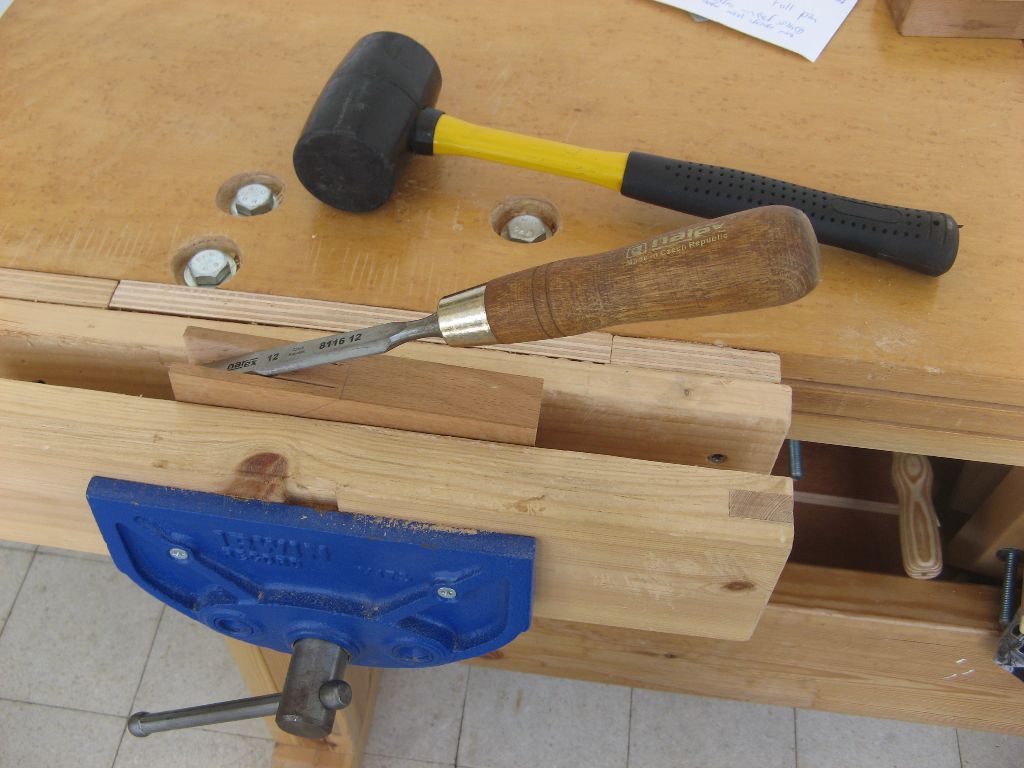

תחילת העבודה על השקע בלחי התחתונה. פינוי במפסלת, לאחר ניסור שני קווים מקבילים:

מהר למעלה

והמשך הפינוי בחלק הקידמי עד קו הניסור הקודם, לאחר הכנסת לוח דיקט להגנה על החלק הקפיצי של הלחי:

מהר למעלה

התוצאה:

מהר למעלה

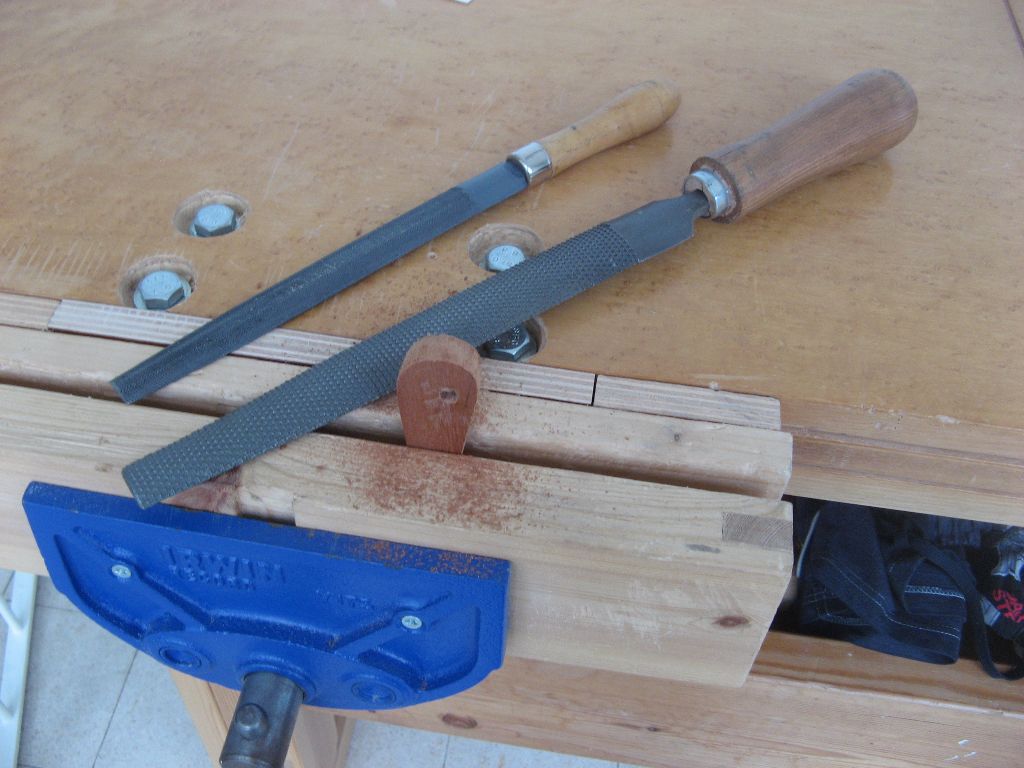

הזיז איתו נועלים את הכליבה, שימו לב לקידוח האקסצנטרי לציר:

מהר למעלה

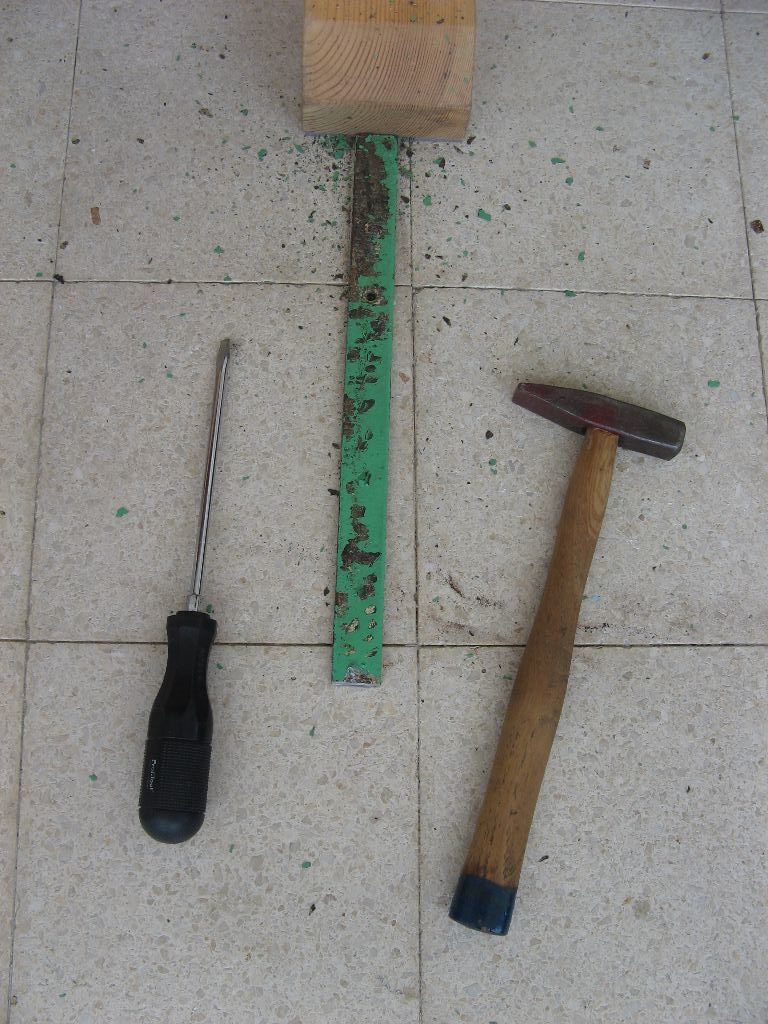

ועכשיו נעבור לשידרה (אצלי 6/25/300 מ"מ), אותה ניסרתי ממעקה ישן של חדר מדרגות, ולאחר מכן הוסר ממנה צבע שמן ישן בסיוע פטיש ומברג כאיזמל מאולתר:

מהר למעלה

ונשלחה ליממה של טבילה בחומץ להסרת החלודה:

מהר למעלה

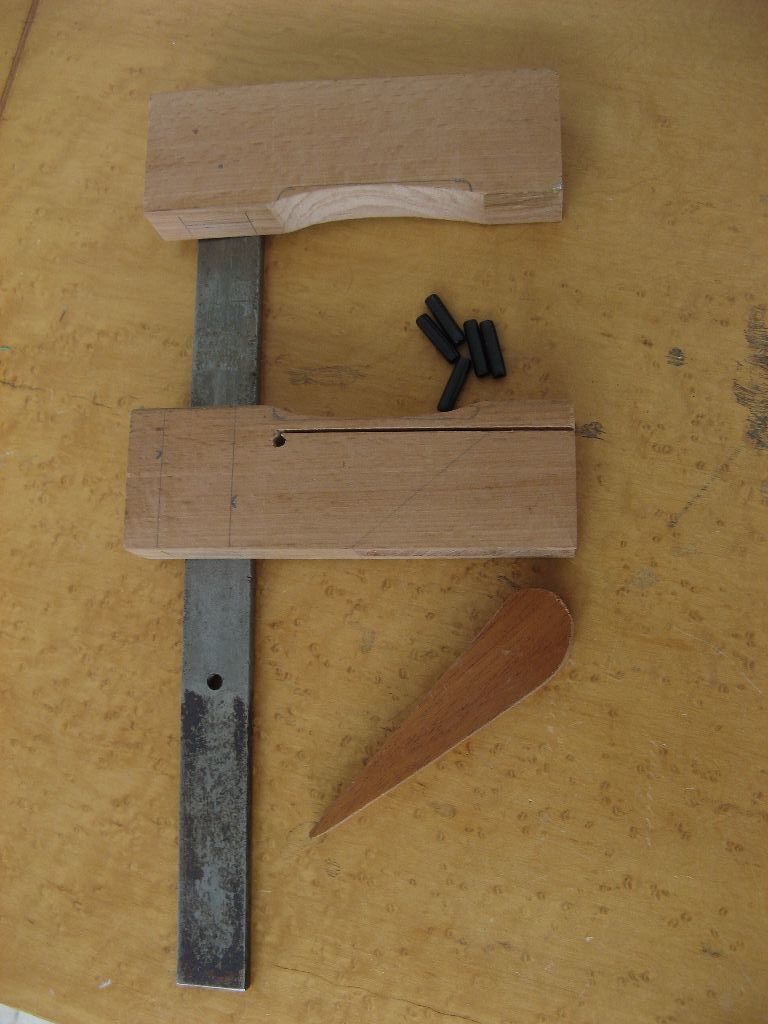

והנה כל החלקים, שימו לב לפינים בקוטר 4 או 5 מ"מ שאורכם כעובי לחי הכליבה. הם נקראים באנגלית Roll Pins ואפשר להשיגם בקלות באיביי, או לחפור במחסנים של חנויות בדרום תל אביב:

מהר למעלה

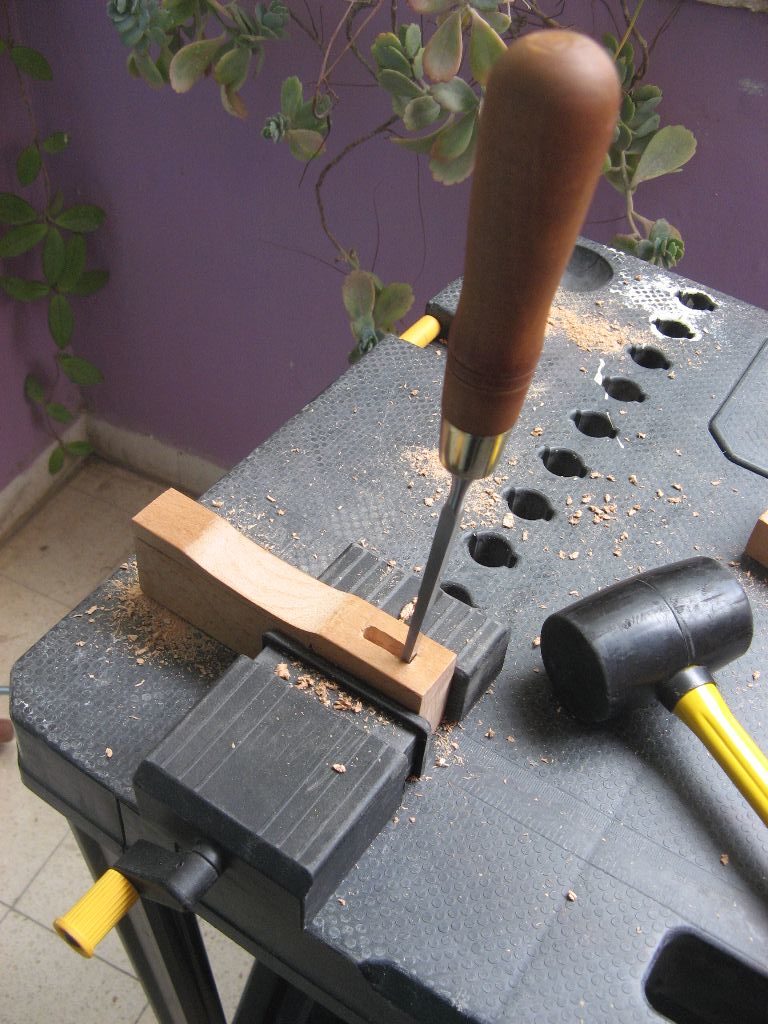

חציבה עם מפסלת למעבר השידרה דרך הלחיים:

מהר למעלה

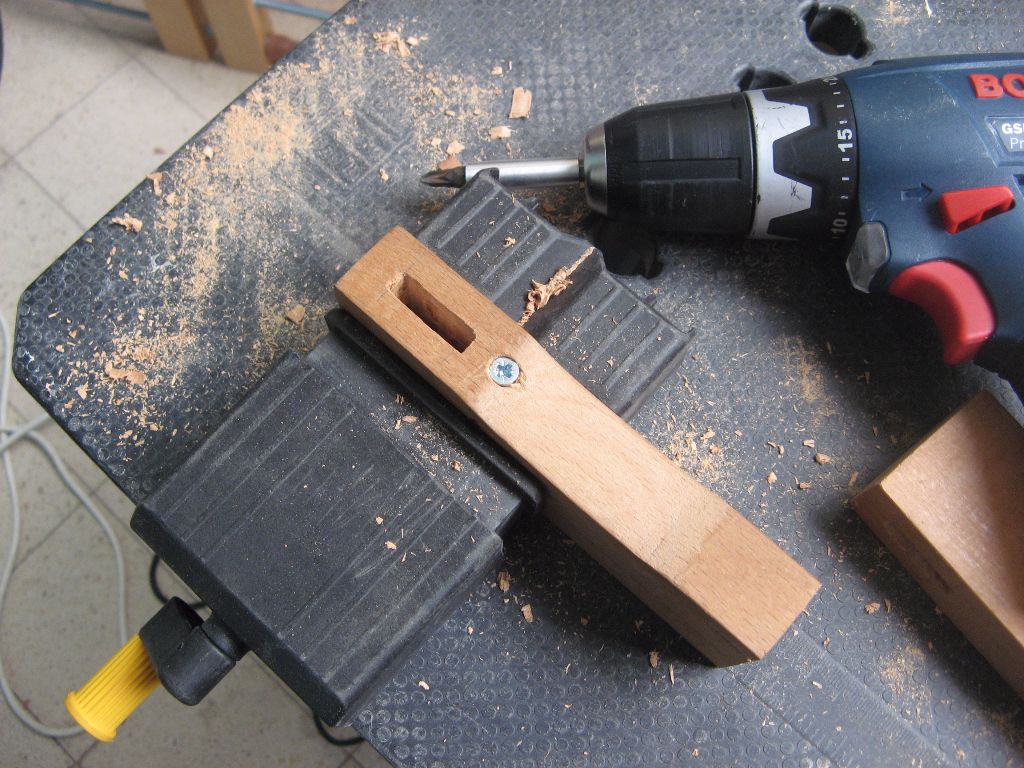

בורג שמטרתו למנוע פיצול הלחי התחתונה. לפני ההברגה יש לקדוח קדח מקדים, ושקע לראש הבורג:

מהר למעלה

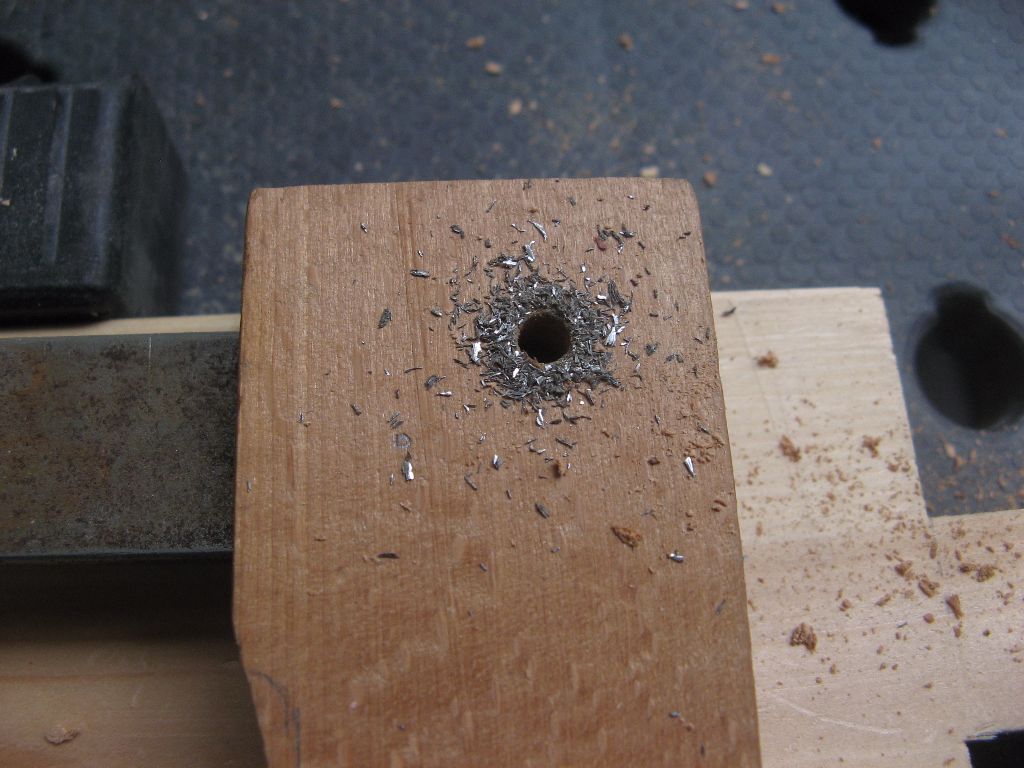

קידוח בלחי העליונה, דרך הלחי והשידרה. שימו לב להשתמש במקדח המיועד למתכת. שימו לב, בלחי התחתונה הקידוחים יהיו מחוץ לשידרה, אבל קרובים אליה:

מהר למעלה

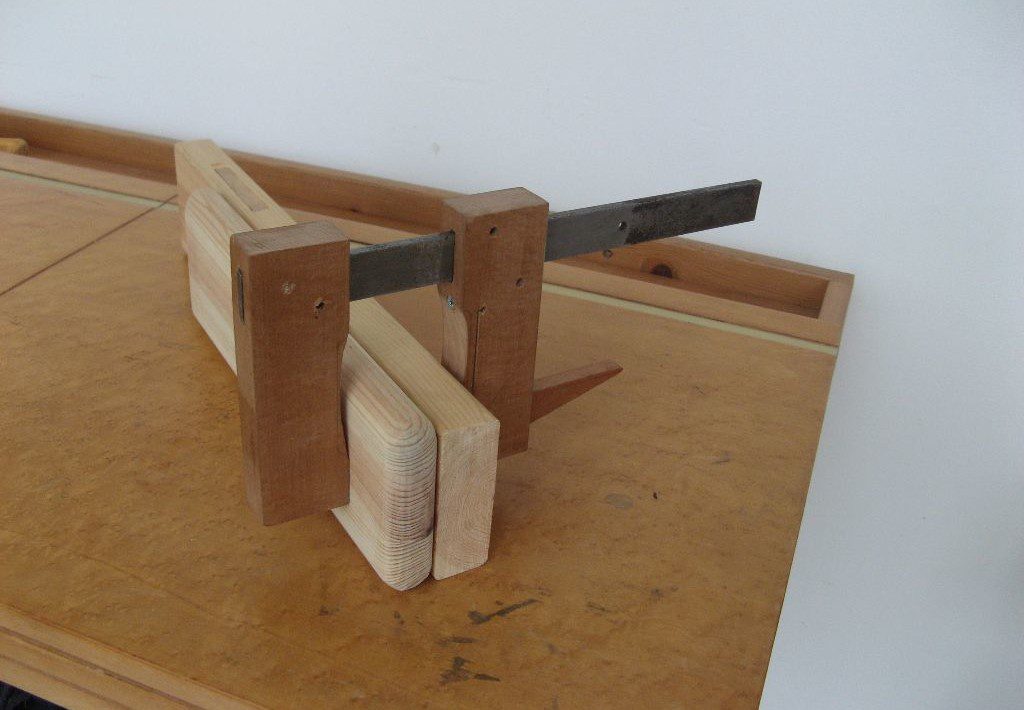

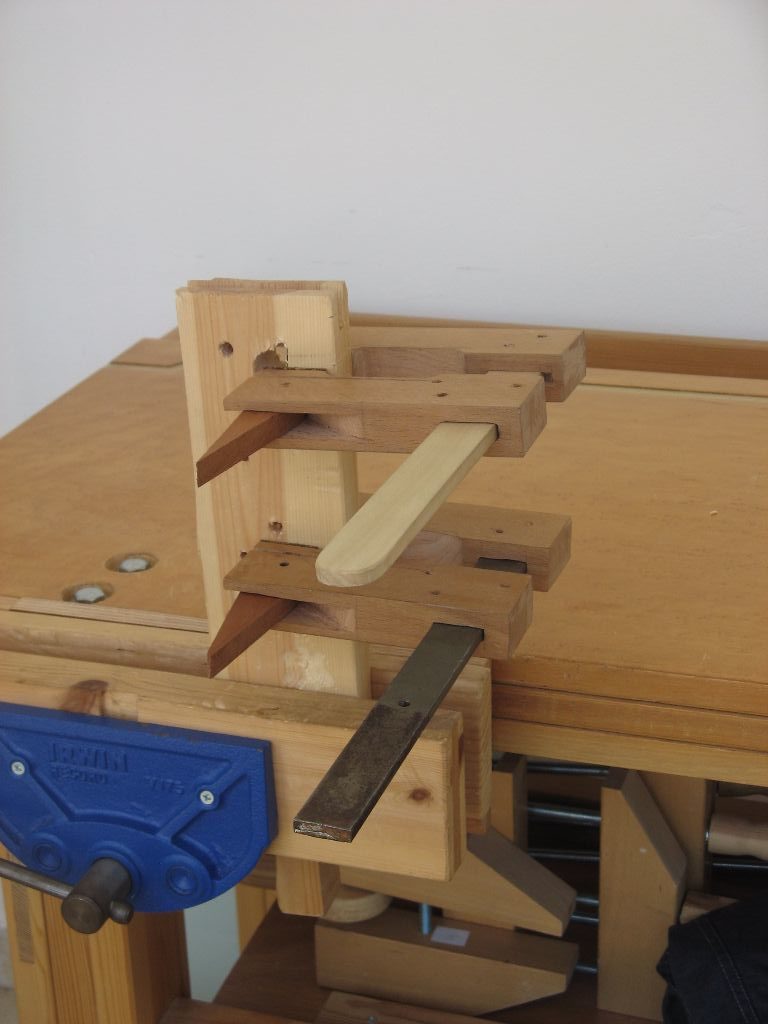

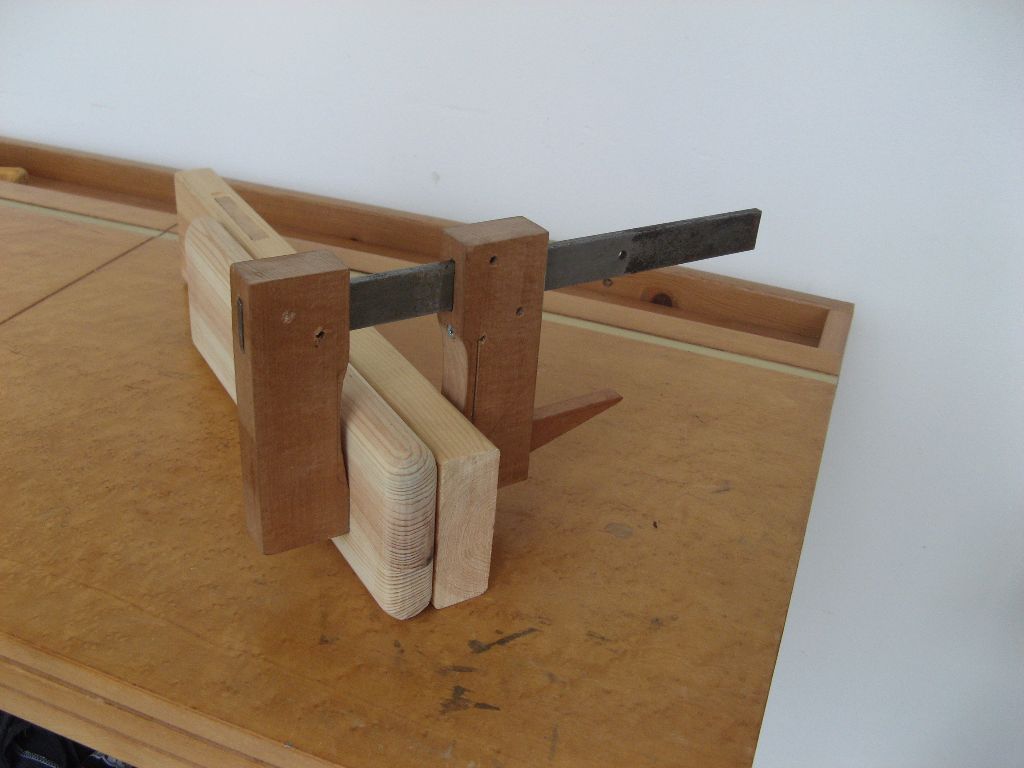

והנה הכליבה בפעולה:

מהר למעלה

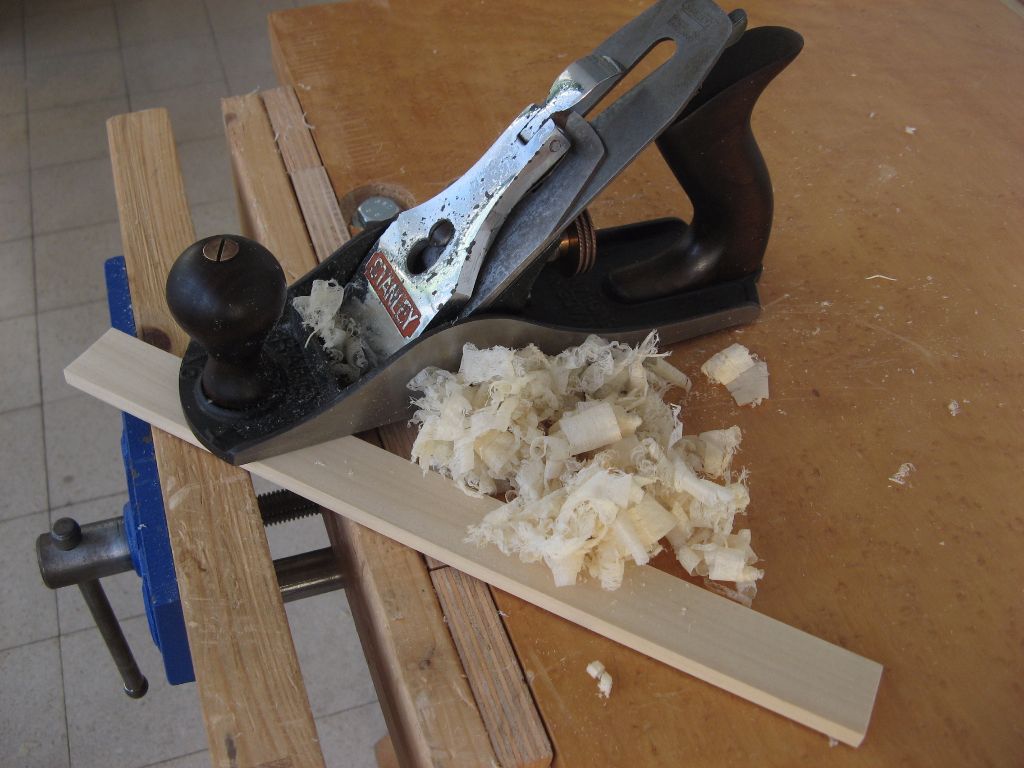

משקל הכליבה יצא 560 גרם, כפול מכליבה מסחרית דומה וכבד עד כדי יכולת להפוך את זוג הקרשים שבתמונה. לכן נבנתה כליבה נוספת עם שידרת עץ, שמשקלה הסתכם ב- 240 גרם בלבד. כיוון שמדובר בחלקים נעים, הוקצעה שידרת העץ. שוב, העבודה עם מקצועה ידנית, מהפנטת. בתמונה מקצועה סטנלי מס' 4 בת כ- 60 שנה, שהגיעה אלי חלודה ושיפוצה תואר בפוסט נפרד:

מהר למעלה

והנה שתי הכליבות, לאחר שנוסף ציפוי שעם על הלחיים, להגדלת החיכוך:

מהר למעלה

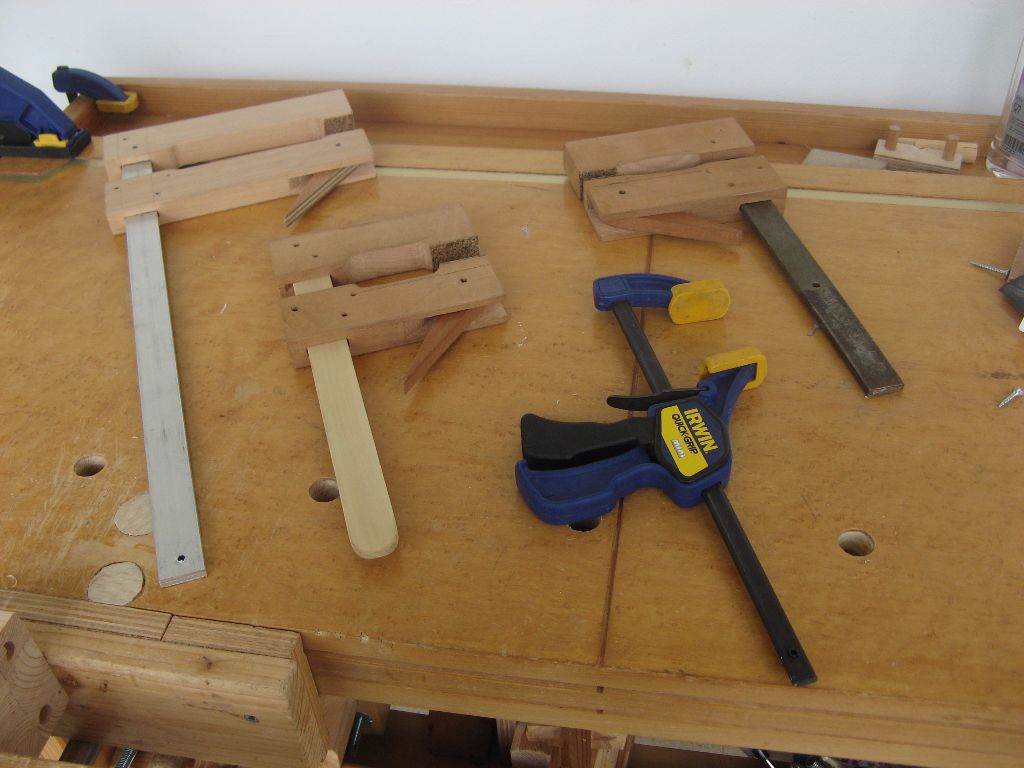

לסיום ניסוי נוסף, כליבה גדולה יותר עם שדרת אלומיניום, כ- 20 ₪ עלות החומרים, מוצגת להשוואה ליד שתי הקטנות יותר, וליד כליבה מסחרית קטנה וטובה באורך ברוטו של כ- 30 ס"מ:

מהר למעלה

לסיכום

לסיכום, אלה כליבות לעבודות קלות, הניתנות לבניה עצמית משאריות ודורשות מיומנות מסוימת בנגרות עדינה.

אפר לשחק עם המידות, ואם אפשר, לבנות את השידרה מאלומיניום
