מיחזור מים אפורים: מערכת משאבה טבולה לאגני חיפוי

דלי בתוך דלי בתוך דלי
מידע כללי-
  • זמן השלמה: יום
  • רמת קושי: סביר
  • עלות: מעל 250 ש"ח
  • ידע נדרש: אין
חומרים+
  • דלי 10 ליטר
  • דלי 18 ליטר
  • חבית כחולה 220 ליטר
  • חיפוי
  • חצץ
  • כד חרס
  • מחברי ביוב 50 מ"מ
  • משאבה טבולה
  • צינור ביוב 50 מ"מ
כלי עבודה+
הדפסה

מה קורה למערכת הביוב ומכוני טיהור השפכים בימי סערה? מכוני הטיהור קורסים מנפח המים העצום ומשחררים את הכל ישירות לים (הכל = קקי + פיפי + ביוב + שפכים תעשיתיים + מי גשם) אז אפילו שאני לא משקה את הערוגות שלי עם המים האפורים, לפחות אני מחזיר אותם ישירות למי התהום.

רקע לנושא המים האפורים תוכלו למצוא במאמרים קודמים באתר, יש הרבה אז כיתבו בשורת החיפוש "מים אפורים". אבל בכל זאת כמה כללי זהב למים אפורים לאגני חיפוי:

  1. וודאו שהאדמה שלכם מחלחלת היטב למניעת מים עומדים
  2. וודאו שזרימת המים האפורים אינה חשופה, אלא מתחת לחיפוי או בצינור.
  3. השתמשו בחומרים הפריקים ביולוגית

מערכת זו נולדה במעבר לבית ללא מערכת ביוב כלל. מאחר שהבית נמצא בנקודה הכי נמוכה בשטח עמדו בפני 2 אפשרויות: הראשונה היא להגביה את המקלחון (ולהסתכן בהחלקה) או להגביה את כל חדר האמבטיה. האפשרות השנייה הייתה להשתמש במשאבה כדי להרים את המים לאגני חיפוי המרוחקים מעט מהבית. לי אישית יש סימפטיה מרובה למשאבות הטבולות בגלל הפשטות, האמינות והרב תכליתיות שלהם (תוכלו לעזור לשכן שהמקלט שלו הוצף בסערה).

הדבר החשוב ביותר שהמערכת עושה היא למנוע מים עומדים לאורך זמן (סכנה של התפתחות יתושים ושאר פתוגנים). לכן המצוף של המשאבה מכוון למינימום האפשרי. המשאבה מחוברת לחשמל באופן קבוע והיא נדלקת ומתחילה לשאוב רק כאשר מפלס המים בחבית האגירה מעלה את המצוף (אחרי מקלחת או מכונת כביסה למשל).

כדי להבטיח למשאבה חיים ארוכים ומועילים חשוב מאוד למנוע הגעת שערות למשאבה (ידועות כPUMP KILLER) ועל כן הוספתי "את פילטר 2 הדליים". הדלי הלבן בגודל 20 ליטר משמש כתושבת קבועה בעוד שהדלי השחור משמש לשליפה וניקוי בשעת הצורך. המערכת המתוארת מנקזת מי מקלחת, כיור אמבטיה, ומכונת כביסה. לא סתם הפרדתי את מי המטבח שהעומס האורגני בהם גבוה מאוד, למערכת אגני חיפוי אחרת (כמו שאומרים "אין סתם בטבע")

הסבר: חומרים

  • אני השתמשתי בחבית פלסטיק 200 ליטר חתוכה ל-2.
  • צינורות PVC אפור – 50 מ"מ עם מגוון מחברי ביוב
  • דלי 20 ליטר, ובתוכו דלי 10 ליטר (דלי שחור רגיל) שיתפקד כמסנן הנשלף.
  • צינור 25 מ"מ באורך הרצוי – בו המים האפורים יזרמו.
  • חצי דלי טוף, חצי דלי חצץ.
  • משאבה טבולה (משאבה איטלקית MARINA).
  • מקדחה, מקדחים ומקדח כוס
  • עציץ יציאה לאגני חיפוי וחיפוי עלים אורגני (עם חותמת רישמית)
מהר למעלה

שלבי עבודה

  1. פריסת המערכת והחבית

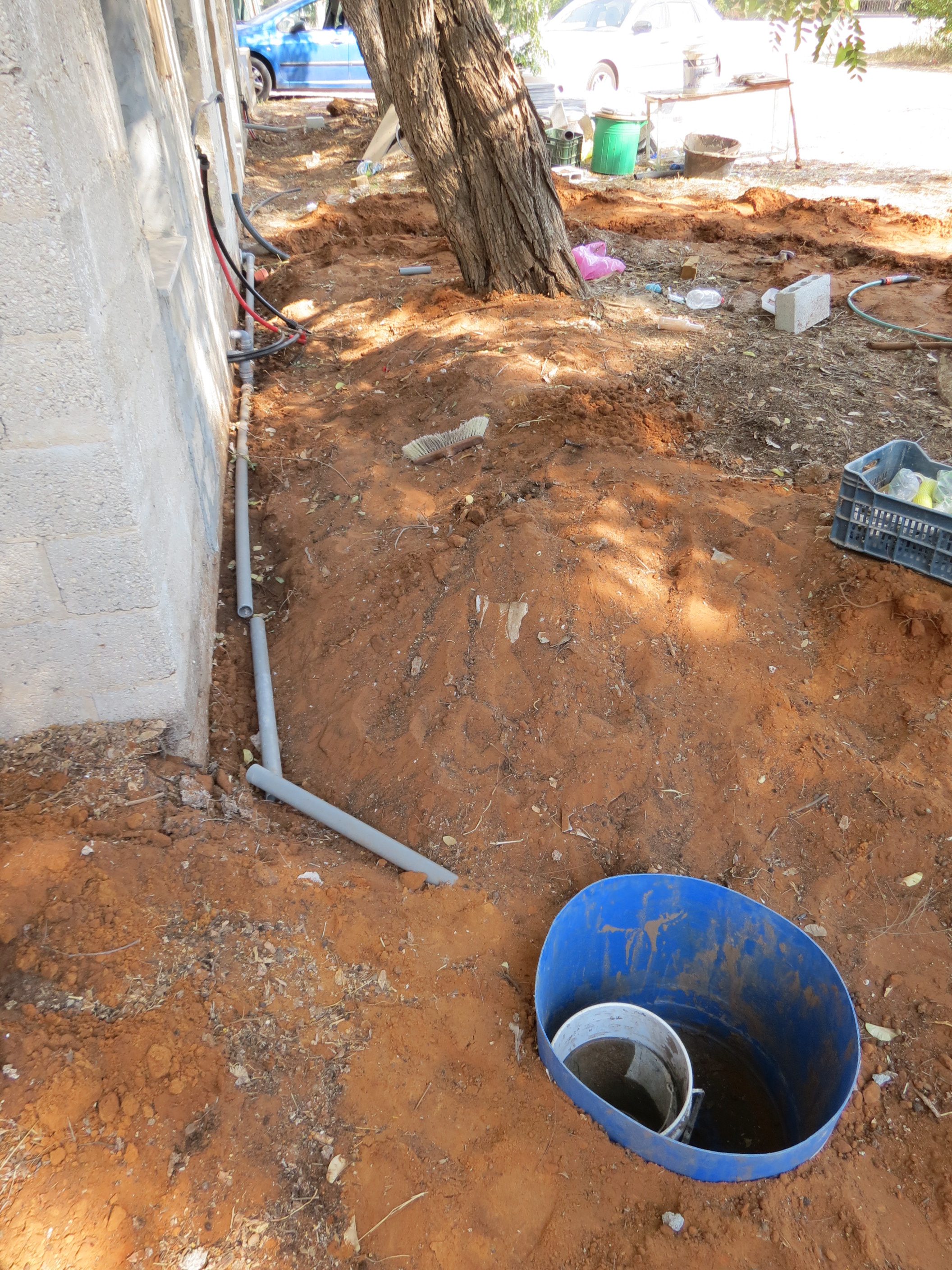

    פריסת המערכת והחבית

    הנחת צינור הביוב האפור והוצאת המים מהכיור או האמבטיה (לבדיקה)

  2. חופרים באדמה בור לחבית. גובה חבית הקליטה נמוך יותר מיציאת המים בחדר האמבטיה (אופטמלי, שיפוע של 2-6% כל הדרך – מה שאומר, על כל מטר לרדת 2-6 סנטימטר)
  3. קדיחת חור לצינור עם מקדח כוס האפור בדופן החבית הכחולה.
  4. הכנת המסננים – דלי 20 ליטר לבן ודלי 10 ליטר שחור

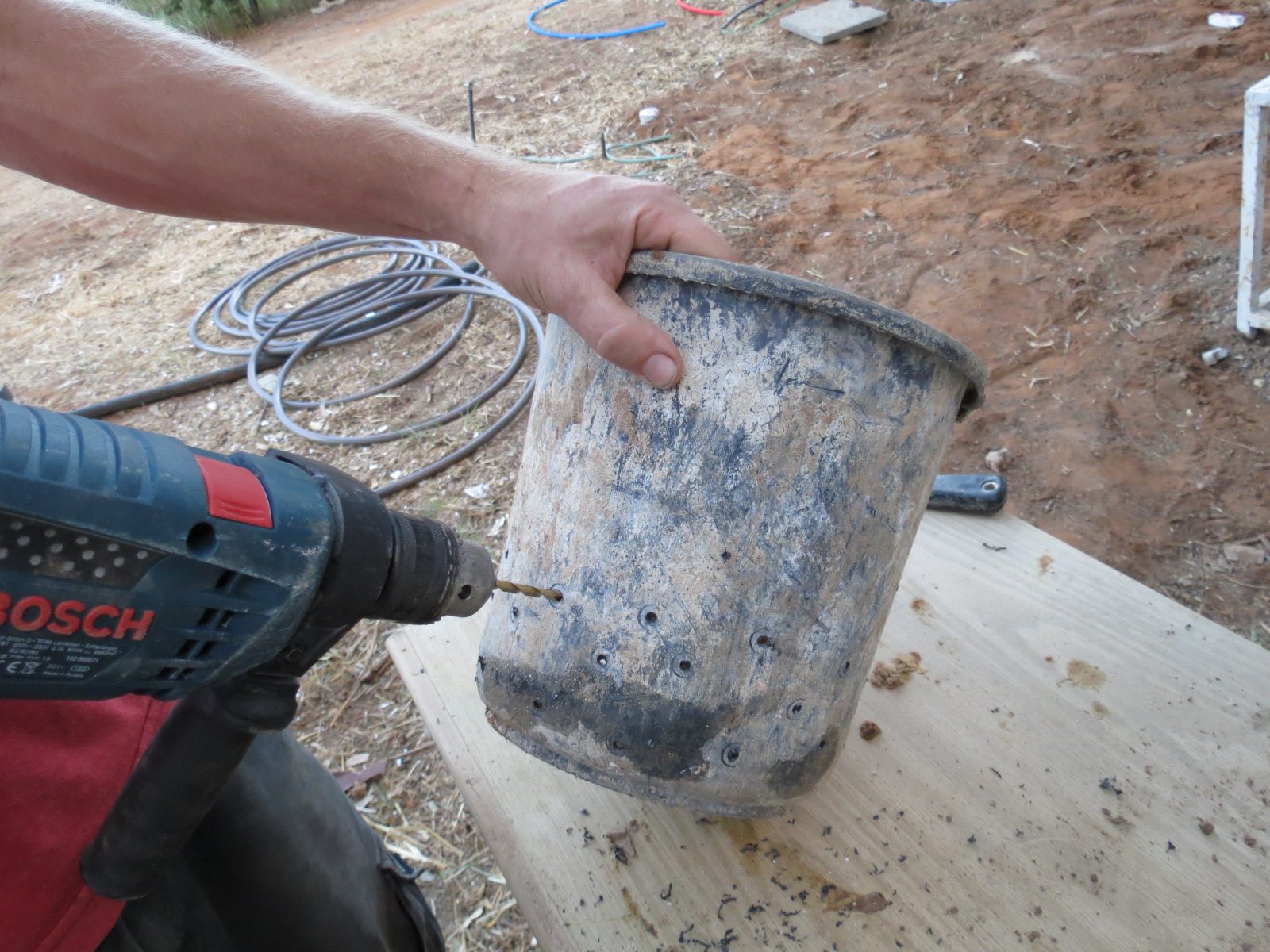

  5. קדיחת חורים בדלי הלבן ובדלי השחור
  6. מילוי הדלי השחור בחצץ וטוף, כאשר החצץ למטה והטוף למעלה (האגרגט הגדול למעלה)
  7. קידוח חורים בצידי הדליחיבור הצינור יציאת המים מהמשאבה (צינור ה-25 מ"מ)
  8. חפירת אגן חיפוי וקיבוע יציאת הצינור (שהצינור לא ישתולל)
  9. הכנסת חוט החשמל של המשאבה לתוך צינור להגנה מפני פגיעה של טורייה טועה
  10. חיבור המשאבה לחשמל
  11. הרצת המערכת ובדיקה של המשאבה
  12. כיסוי החבית שאיש לא יפול
  13. מקלחת חמה בראש טוב

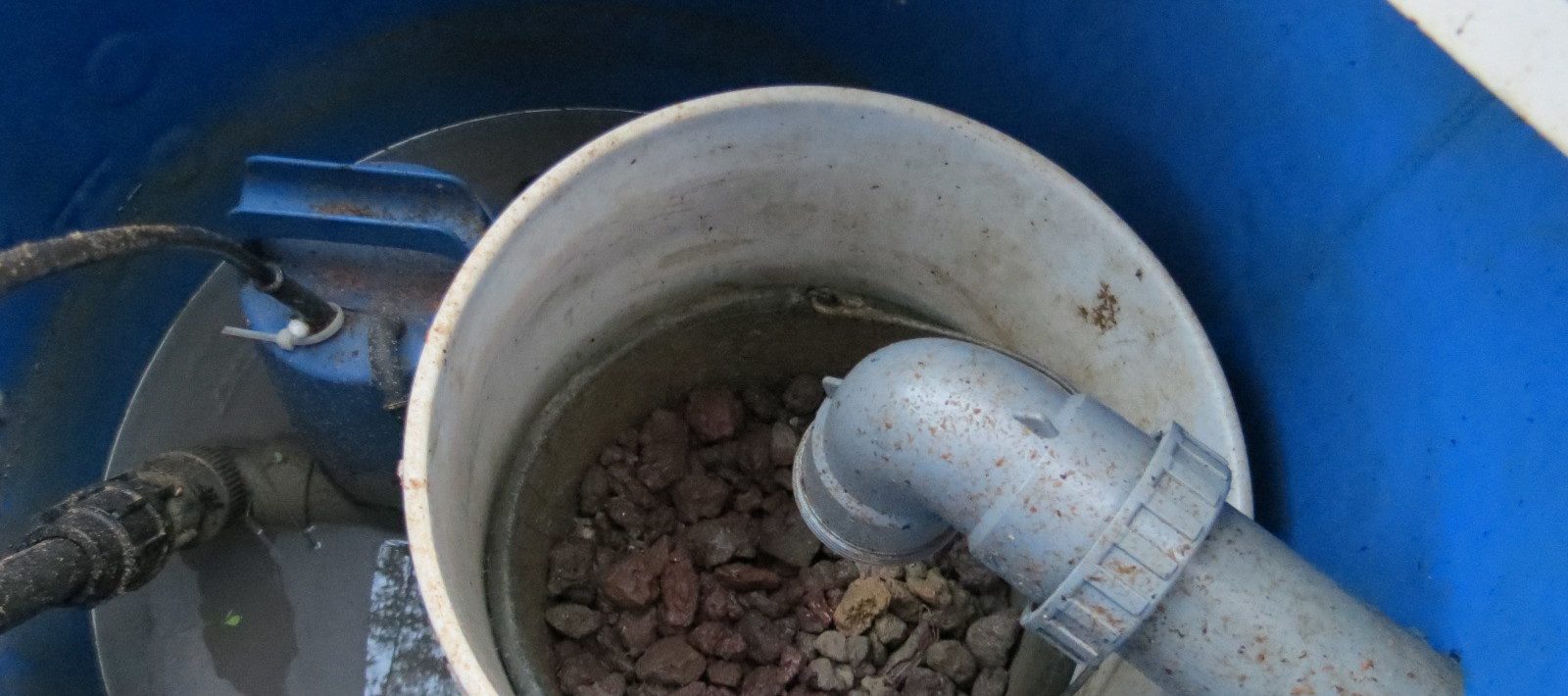

דלי בתוך דלי בתוך דלי

דלי בתוך דלי בתוך דלי

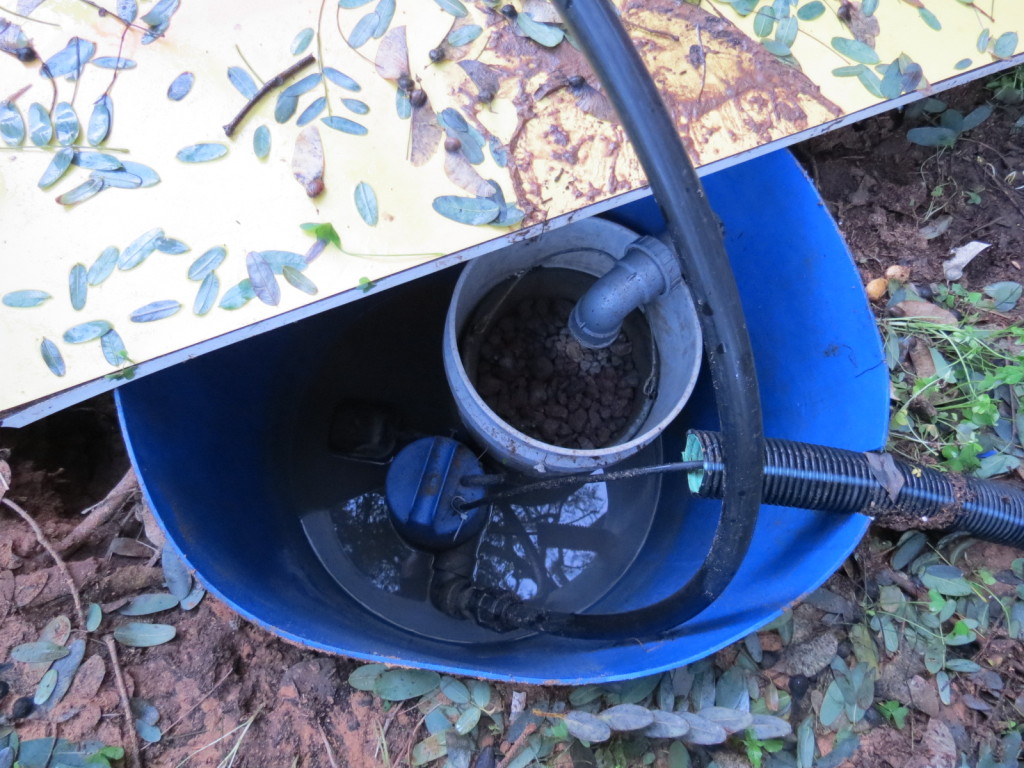

המערכת

אתם לא רואים את נקודת היציאה כי היא מתחת לחיפוי

אתם לא רואים את נקודת היציאה כי היא מתחת לחיפוי

טפו טפו טפו עד עכשיו המערכת עשתה לי 0 בעיות והמשאבה הזו כבר עובדת 3 שנים. והנה פתחתי פה לשטן של המים האפורים…

מהר למעלה הדפסה

אודותי

פורסם ב מדריכים ומתוייג תחת , , . שמור את הקישור הישיר.

15 תגובות למיחזור מים אפורים: מערכת משאבה טבולה לאגני חיפוי

  1. ליאור זינגר ליאור זינגר:

    ראו הוזהרתם! הקיץ הגיעה ואיתו קדחת הנילוס המועברת ע"י יתושים.
    כתבה בנושא:
    http://www.mako.co.il/news-israel/health/Article-007e31a93a8ef31004.htm?sCh=31750a2610f26110&pId=529170498

  2. שי:

    היי אייל,
    תוכל להסביר בבקשה מה השימוש בדלי השני? מילאת את הדלי השחור בחצץ וטוף – למה הכנסת אותו לדלי השני, הגדול יותר?
    האם המים שעוברים דרך הטוף והחצת לא סוחפים איתם שאריות מהחצץ שמעכירות את המים ומקשות על פעולת המשאבה?

    כמו כן – לא ציינת כיצד הנחת את הדליים בתוך החבית – האם עשית שימוש בהגבהה כלשהי?

    • אייל ברקן:

      הדלי הלבן קבוע ומונח בתחתית החבית ללא כל הגבהה. הדלי הלבן משמש כתושבת לדלי השחור, כך שניתן לשלוף אותו לניקוי כל חצי שנה או יותר תלוי בעומס על המערכת. החצץ הקטן נמצא בחלק העליון של הדלי השחור והוא לא עובר את החורים בדליים.

      • צחי שרביט:

        לגבי סדר המילוי
        לפי סעיף 6 שלך
        מילוי הדלי השחור בחצץ וטוף, כאשר החצץ למטה והטוף למעלה (האגרגט הגדול למעלה)
        אז החצץ בחלק העליון או התחתון של הדלי השחור?
        שאלה נוספת, בעצם כאשר המים מגיעים לגובה כניסת המים, החבית כבר לא מתמלאת יותר (חוק כלים שלובים) נכון?

        • כן החצץ הקטן למטה בחלק התחתון, המים לא מגיעים לגובה כניסת המים אלא אם המשאבה לא עובדת, המשאבה שואבת מגובה של בערך 15 -10 ס"מ מים בחבית

  3. רונה:

    תודה על המאמר. יש לך המלצה למשאבה? מה עלות משאבה?

    • אייל ברקן:

      אני בהחלט יכול להמליץ על משאבה טבולה MARINA פירמה איטלקית, עובדת קשה כבר 4 שנים ללא כל תלונה או תקלה. המחיר שלה באזור ה400

  4. יפתח:

    אחלה מדריך
    צצו לי 2 שאלות 1-מה ההבדל בין המערכת הזו למערכת אחו- לח האם יש הבדל ברמת טיהור המים? והאם יש בצינור שיוצא מהמשאבה טפטפות?

    • הי יפתח.
      1. יש המון הבדלים, אבל בקצרה:
      אגנים ירוקים (אחו-לב) משמשים כפילטר ביולוגי וכמיכל השקעה מיכאני למזהמים. במערכת אגני חיפוי הפילטר הוא האדמה. על כן משתמשים באגנים ירוקים לפתרונות שבהם נדרש לטפל בזיהום רציני יותר. בכל מקרה בו הזיהום הוא אורגני (ללא מזהמים מלאכותיים) ומינימלי, אגני חיפוי בוודאי מספיקים.
      בנוסף באגנים ירוקים יש צורך בשטח מאוד גדול רק לפעולת ה"טיהור" ובאגני חיפוי המים מוזרמים ישירות להשקיה כך שאין שטח נוסף הנדרש לפעולת הטיהור. האדמה החיה ושורשי הצמחים עושים את פעולת הטיהור. שטח מאוד גדול גם אומר אידוי מאוד גדול – כשליש מהמים שנכנסים לאגן ירוק מתאדים או "נשתים" על ידי הצמחים במערכת במהלך שלב הטיהור.
      לעיתים מים שיוצאים מאגן ירוק ייועדו לשימוש נוסף בשטיפה כזו או אחרת (נניח שטיפת מכוניות). המים באגני החיפוי, ברגע שהגיעו לאדמה, יספגו בה, ולא יהיה ניתן לעשות בהם שימוש נוסף אחרי הטיהור.
      לפיכך, אגנים ירוקים גם יקר יותר לבנות.

      2. להפעלת טפטפות צריך לחץ (בד"כ) של לפחות חצי אטמוספירה. בנוסף, לא כדאי לשים טפטפות להזרמת מים שלא עברו פילטריזציה כי מהר מאוד החומר האורגני יסתום את הטפטפות. אגב, גם מים שיוצאים מאגן ירוק (אחו-לח) יסתמו אחרי תקופה את הטפטפות, מאחר שגם שם בסופו של דבר ממשיך עם המים מעט חומר אורגני. כנראה שמספיק כדי לסתום את הטפטפת.

      • יפתח:

        אוקי הבנתי את ההבדל וקיבלתי תשובה או 2 ונוצרה עוד אחת
        אז מה יש בקצה הצינור 25מ"מ על מנת לפזר את המים באופן שווה על הקרקע?
        עציץ יציאה לאגני חיפוי איך זה נראה ועובד?
        ואם יש לי הרבה מים ואני רוצה שהם יגיעו לכמה עצים ולא לנקודה אחת..? רעיונות לביצוע?
        תודה רבה על העזרה

        • בקצה הצינור יש תעלה חפורה. בה המים יחלחלו. העציץ הוא כדי ליצור מרחב נקי מחיפוי שיוכל לקבל הרבה מים בבת אחת, ואז הם יתפזרו לאט בתעלה ויחלחלו.
          בעיקרון מסביב לכל עץ ניתן לחפור מן סופגנייה, ולפצל את הזרימה כל פעם לשניים לפי מספר העצים (מניסיוני הצלחתי עם הצנרת ביוב הרגילה בישראל להגיע לעד שמונה עצים).

          כמובן שיש לשים לב לשיפועים כל הדרך. קרא עוד על כך במדריך "מים אפורים בבית צמוד קרקע – חלק א’.

  5. ברק:

    לא הבנתי לאן המים זורמים מהמשאבה? מהמקור (מקלחת\ כיור) דרך הדאבל באקט (מונח שהמצאתי הרגע- הדלי הכפול עם הטוף והחצץ) אל החבית אגירה. משם המשאבה שואבת אותו ל….?

  6. אלי:

    תוספת בקטריות למים, הזמנתי מארה"ב חומר לקטילת שורשים בצינורות הביוב (חצי מהמחיר בארץ כולל המשלוח)
    עם החבילה קיבלתי מתנה של פלאש-איט – קפסולות המכילות מגוון בקטריות שמנקות את הסביב כולל מים אפורים. זוקים לאסלה לקראת הורדת המים הבאה וזהו זה. פשוט מדהים מה שזה עושה לאחר חודש …לצערי עדיין לא ניתן להשיג בארץ
