איך בונים רוטוט (רובוט מרצד, או wigglebot)

רוצה להיות הראשון?
יצירה ושימוש חוזר

טוב, זה לא באמת רובוט, וגם האינטרנט כבר מפוצץ במדריכים כאלו, אבל כנראה שבידיים לא היה שלם בלי הגירסא שלו לWigglebot, או בתרגום לעברית – "רוטוט" (הלחם של המילים רובוט ורטט). זו היא גם המשימה הראשונה בקורס מייקרס לתלמידי חטיבת ביניים שאני מעביר עכשיו פעם שניה, כך שגם את זה אני מכסה במדריך הזה.

ה"רוטוט", או כמו שנקרא בלעז "Wigglebot" הוא לא באמת רובוט, כאמור. התועה שלו היא רנדומלית כמעט לחלוטין, כשכל השליטה נעשית פרה-הפעלה, על ידי בחירת ומיקום המרכיבים. אפשר לראות ברשת גדלים שונים של רוטוטים. מציע לשים לב, שאם אתם מעוניינים ברוטוט בסדר גודל של זה שאתם צופים בו כאן, דאגו שהמנוע יהיה מספיק חזק. בפעם הראשונה שביצעתי את הפרויקט, הרכבנו מנועי רטט קטנטנים וכמעט ולא הייתה תזוזה. בדקו זאת לפני.

אבל רגע, למה בכלל לבצע את הפרויקט הזה? ובכן, זאת שאלה חשובה שאין להקל בה ראש. מטרת הפרויקט היא להביא להתנסות יחסית חופשית בבניית דבר מה שמערבת קצת חשמל, הלחמה, הדבקה בדבק חם, חיתוך במספריים, עיצוב כללי וגם קצת פיזיקה (במובן של השיחה שמתנהלת תוך כדי, שמנסה לברר למה בכלל שהרובוט ירטוט ואיך משנים את אופן הרטיטה). הפרויקט יחסית קצר, והתוצר שלו חמוד. הערך של הפרויקט הוא היותו מתאים ללמידה מעשית של כל התחומים הללו, וככזה הדגש הוא על התהליך ולא על התוצר. וזה גם פשוט כיף לראות את זה עובד.
אז בואו נתחיל.

הלחמת המעגל

קודם כל – קצת בטיחות: עבודה עם מלחם (חובה לקרוא!)

תפקיד המלחם הוא לחבר רכיבים אלקטרוניים זה לזה בחיבור מוליך (המתכת היא בדיל).
מלחם מגיע ל230 מעלות! (טמפ' ההתכה של הבדיל).

  • יש להשאיר את המלחם כבוי כאשר אין עובדים עימו.
  • בין הלחמה להלחמה חובה להניח אותו בתוך הקפיץ שיחזיק אותו חם לעבודה
  • אין לחמם עם הראש דברים שונים שאינם בדיל
  • יש לדאוג להחזקה יציבה של הרכיבים אותם אנו מלחימים
  • חל איסור מוחלט להחזיק בקצה החם של המלחם בכל מצב שהוא.
  • אין לכוון את המלחם לתלמיד אחר

ועוד קצת בטיחות: עבודה עם מפזר חום (חובה לקרוא!)

מפזר חום הוא כמו פן לשיער, רק הרבה יותר חם! יכול להגיע עד 600 מעלות. משמש לעבודות מגוונות. במקרה שלנו, לכיווץ בידוד מתכווץ.

  • אין לגעת בפיה בשום אופן, גם כשהכלי לא עובד!
  • אין לכוון את הפיה בזמן העבודה אלא על אזור העבודה.
  • יש להניח את מפזר החום בצורה בטוחה בזמן עבודה ובכל אופן, אין להניח את הפיה על השולחן.
  • אין להעביר את הכלי מיד ליד ומתלמיד לתלמיד
  • יש להשתמש בכלי רק עבור המטרה שלו יועדה.

מה עושים?

  1. חושפים את קצוות כל החוטים.
  2. חותכים פיסות של בידוד מתכווץ
  3. מלחימים את בית הסוללות למנוע בהדק אחד, הדק שני של המנוע להדק אחד של המפסק, הדק שני של המפסק לחוט חופשי אחרון של בית הסוללות.
  4. משחילים את הבידוד המתכווץ על קצות החוטים החשופים
  5. מכווצים עם מפזר החום.

להלן השלב הראשון לפי המדריך המצולם:

;

הלחמת הרכיבים

הלחמת הרכיבים

השחלת הבידוד המתכווץ

השחלת הבידוד המתכווץ

חימום הבידוד המתכווץ

חימום הבידוד המתכווץ

הדבקת הרכיבים לכוס

ראשית כל – בטיחות מעל הכל! איך עובדים עם אקדח דבק חם:

אקדח דבק חם מגיע לטמפרטורה של 170-200 מעלות. הוא מחמם דבק תרמו-פלסטי להדבקה רב תכליתית.

  • אין לגעת בקצה החם של האקדח בשום מצב
  • אין לנסות להתיך עם האקדח שום חומר אחר
  • בכל רגע שהאקדח אינו בעבודה יש לנתק אותו מן החשמל
  • לפני העבודה יש להמתין עד חימום מקסימלי לפני שעובדים עם האקדח
  • לוקח זמן להתייבש! ועד שהוא מתייבש הוא עשוי לעשות כוויות.

בטיחות עם מספריים גם! איך עובדים בטוח עם מספריים:

כולנו כבר גזרנו במספריים אבל עלינו לזכור ש…

  • מספריים הן חדות, לעיתים יש להן חוד, ובטוח שיש להן להב.
  • יש להימנע מלחתוך במספריים חומרים שאינם מתאימים למספריים
  • בעת החיתוך במספריים יש לשבת ולחתוך מעל השולחן
  • אין להעביר את המספריים מתלמיד לתלמיד כשהקצה המחודד קדימה. יש לסובב את המספריים ולהחזיק בידית

מה עושים?

  1. חותכים עם מספריים חור למנוע, כך שרק הכתפיים יבצבצו, ולא כולו יעבור לצד שני.
  2. מדביקים בזהירות עם הרבה דבק חם.
  3. חותכים חור למתג בצד הכוס.
  4. מדביקים בזהירות עם דבק חם
  5. מדביקים את בית הסוללות לפנים הכוס.עם דבק חם
  6. מדביקים שלושה טושים לפי בחירתכם לפנים הכוס בחלוקה מאוזנת ככל הניתן (חידה – למה שלוש הוא מספר אופטימלי?) עם דבק חם
  7. מדביקים בורג (למה?) לראש המנוע מקצה הבורג (למה?)

להלן השלב השני במדריך המצולם:

חיתוך החור למנוע

חיתוך החור למנוע

הדבקת המנוע

הדבקת המנוע

השחל המפסק למקום

השחל המפסק למקום

השחל המפסק למקום

השחל המפסק למקום

הדבקת המפסק

הדבקת המפסק

הדבקת בית הסוללות

הדבקת בית הסוללות

הדבקת הטושים לכוס

הדבקת הטושים לכוס

הדבקת הבורג למנוע

הדבקת הבורג למנוע

הפעלת ה"רוטוט"

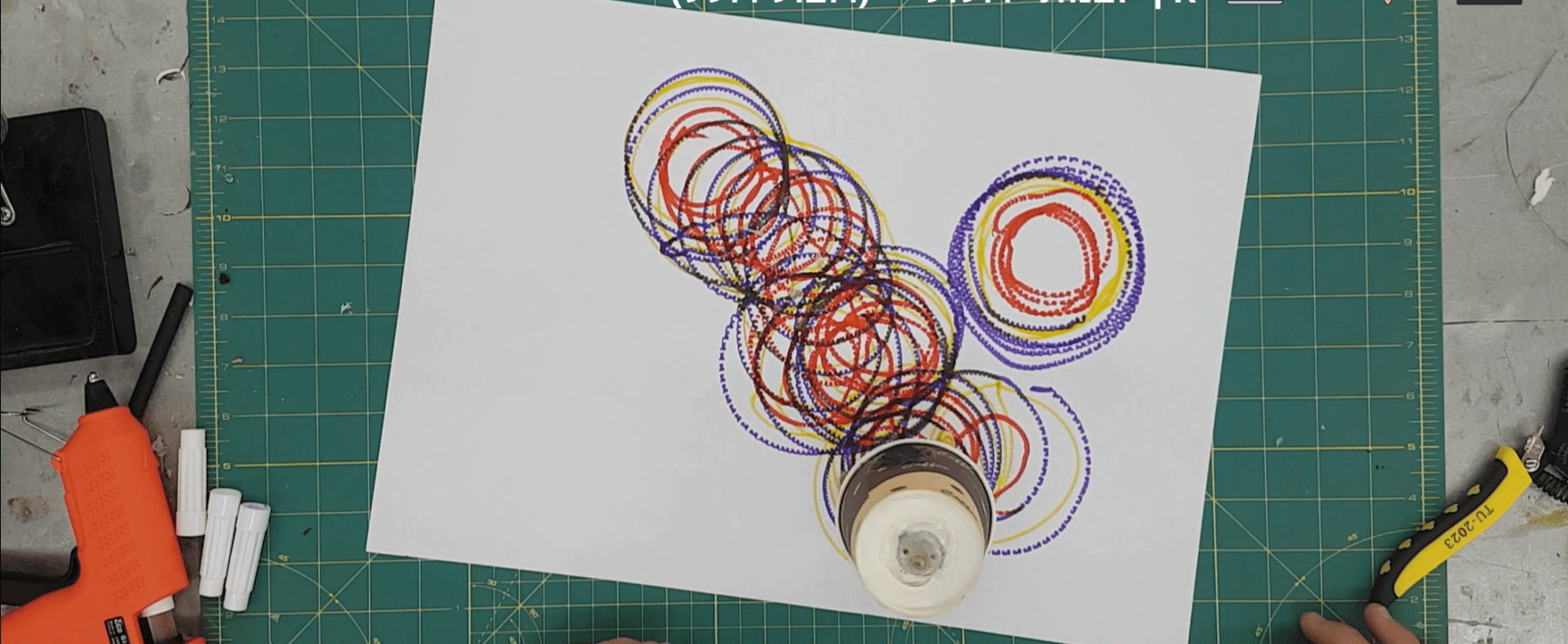

עכשיו פשוט לוקחים דף לבן חלק, פותחים את פקקי הטושים ומניחים את הרוטוט על הדף. אם הכל התרחש כמתוכנן, ואין בעיות מגעים, סוללות, מנוע או הדבקה חלשה, הרוטוט שלכם אמור לרטוט בספירלות מעניינות וצבעוניות ולייצר את הציור הכי יפה שאמא תוכל לתלות על המקרר!

כמובן שאפשר ורצוי לתת לרובוט קצת אישיות, עם עיניים מרצדות, צבע, פנים ואברים נוספים.

להלן התוצאה הסופית!

;
