עגלת משא עם עבירות גבוהה

סגירה עם קפיץ
מידע כללי-
  • זמן השלמה: יום עבודה
  • רמת קושי: סביר
  • עלות: זניחה
  • ידע נדרש: מסגרות (מתקדם)
חומרים+
  • אלקטרודות
  • ברזל בניין
  • גלגלי אופניים 20"
  • צינור 1/2
  • צינור 3/4
  • קפיץ משיכה חזק
כלי עבודה+
  • מטר
  • מלחצי שולחן
  • מסכת ריתוך
  • משחזת זווית
  • פטיש שלאקה
  • רתכת
הדפסה

זה מין כדור שלג (מי שלא מתחבר שיחשוב על מנגנון הדחיות של לסדר את החדר / המשרד, זה די דומה, רק קצת פחות קיצוני) – פח חצי מלא, אבל הוא כבר כבד, והפח הירוק של המועצה רחוק, אז מתחילים למלא פח אחר, ואחרי זמן מה כל הפחים מלאים עד גדותיהם, וכבד זה כבר לא מילה… עכשיו נראה מי יצליח לקחת את הפח לריקון. ככה היה אצלנו בסדנא בתקופה האחרונה, מאז שאני זוכר. ומצד שני, לרוקן את הפחים בתדירות גבוהה מדי גם לא היה הפתרון כי זה הופך להיות מעיק. בדיוק לצורך זה תכננתי ובניתי את העגלה שאציג כאן.

משטח העגלה

משטח העגלה התחיל מלמדוד בצורה גסה רוחב של שני פחים רחבים או שלושה צרים (זה לא מדע מדויק תשתמשו בפחים שיש לכם) ולקבוע את מידות המשטח. לאחר מכן חתכתי צינורות 3/4 צול באורך של 1.05, המימד הארוך של העגלה  ובאורך של 0.54, המימד הקצר של העגלה (שימו לב שהעגלה תוכננה להתגלגל כשהפאות הארוכות שלה קדימה ואחורה ולא לצדדים).

לאחר השחזה וריתוך המסגרת הראשונית, חתכתי פלאחים באורך של 0.54 פחות או יותר וריתכתי אותם כרשת מעל שלושת הצינורות הארוכים. הפלאחים ישמשו כרצפת העגלה ויחזיקו את הפחים.

השלב הבא היה להעמיד את המשטח על ארגזים בגובה ריאלי של גלגלי העגלה (רמז לגלגלים תוכלו לראות בתמונה) ולבחון את כמות הפחים שיכולים לעמוד, לעשות ביקורת לתכנון המשטח המקורי.

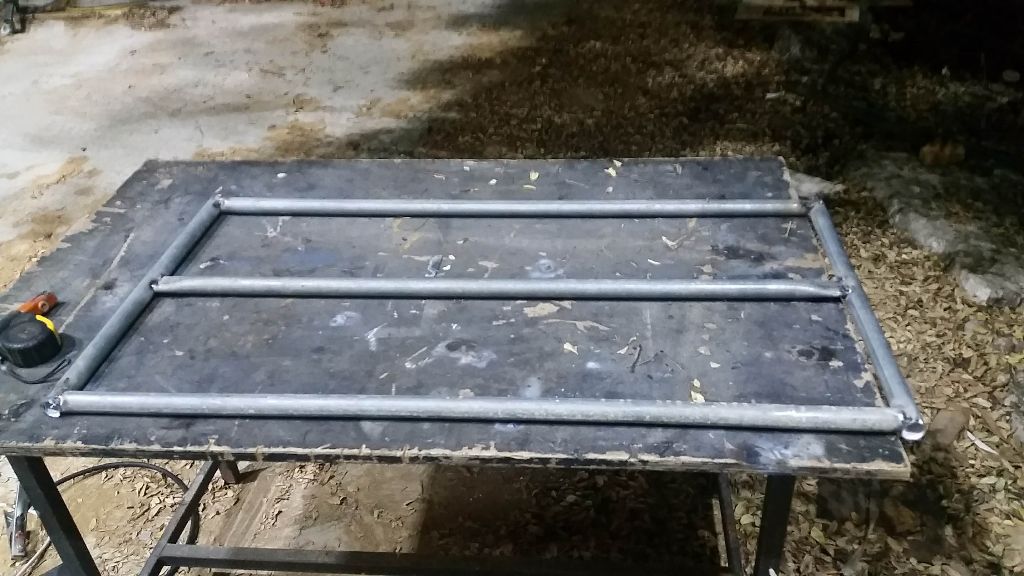

שלושה צינורות 3/4 אינץ' באורך 1.05 ושניים קצרים בעומק של 0.54

שלושה צינורות 3/4 אינץ' באורך 1.05 ושניים קצרים בעומק של 0.54

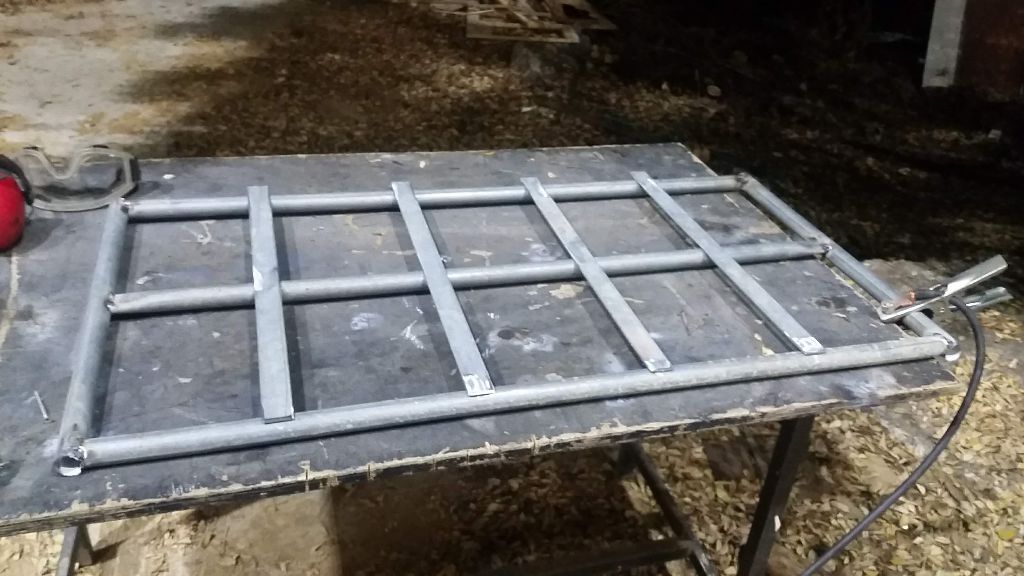

פסי אורך בעובי 2 מ

פסי אורך בעובי 2 מ"מ, מונחים ומרותכים על שלושת הצינורות

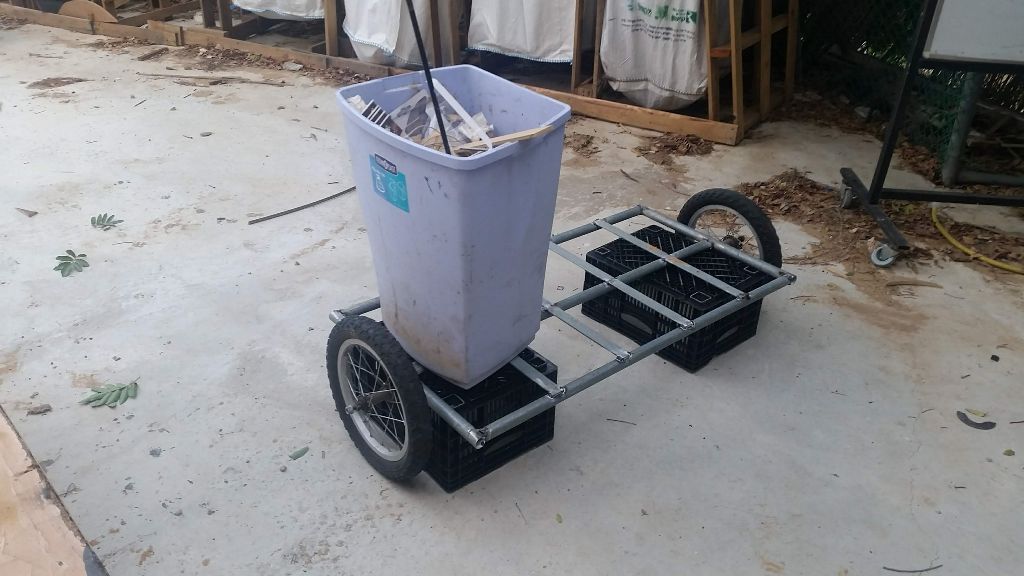

בדיקה ראשונה של גובה ונפח העגלה

בדיקה ראשונה של גובה ונפח העגלה

מהר למעלה

בניית הארגז – דפנות

כדי שהפחים לא יפלו בעת הנסיעה, נדרשו דפנות לארגז. מצד שני כדי שיהיה אפשר להכניס ולהוציא את הפחים בנוחות, פאה אחת צריכה להיות כזאת עם פתיחה מהירה (בהמשך). בשלב זה החלטתי שהדפנות יהיו בצדדים ובצד האחורי של העגלה מכיוון שבעת השימוש העגלה תיטה אחורה, לכן הצד החלש יותר, זה שניתן לפתוח יהיה מלפנים.

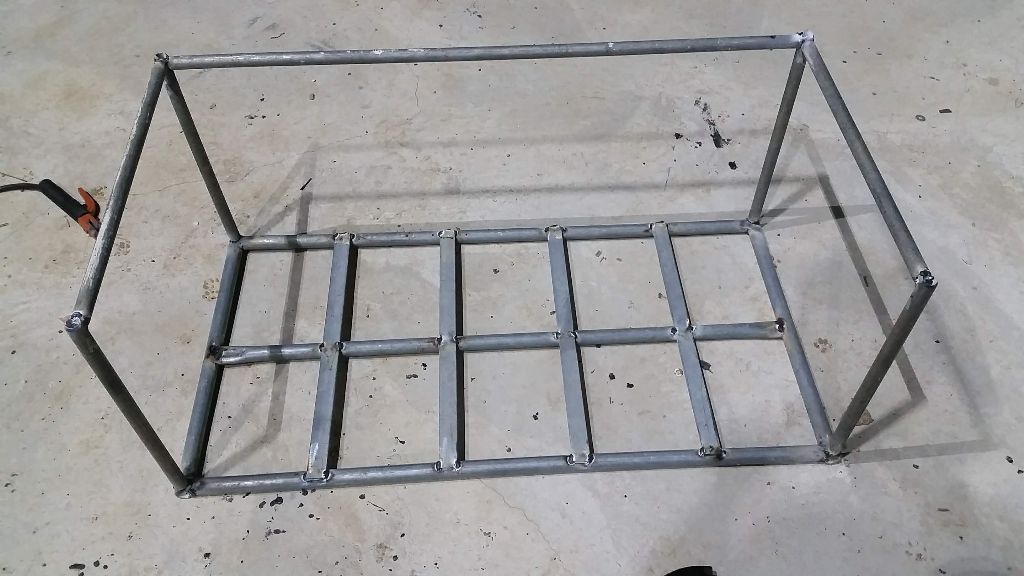

בניית הארגז - צינורות 1/2 צול, גובה 50 ס

בניית הארגז – צינורות 1/2 צול, גובה 50 ס"מ

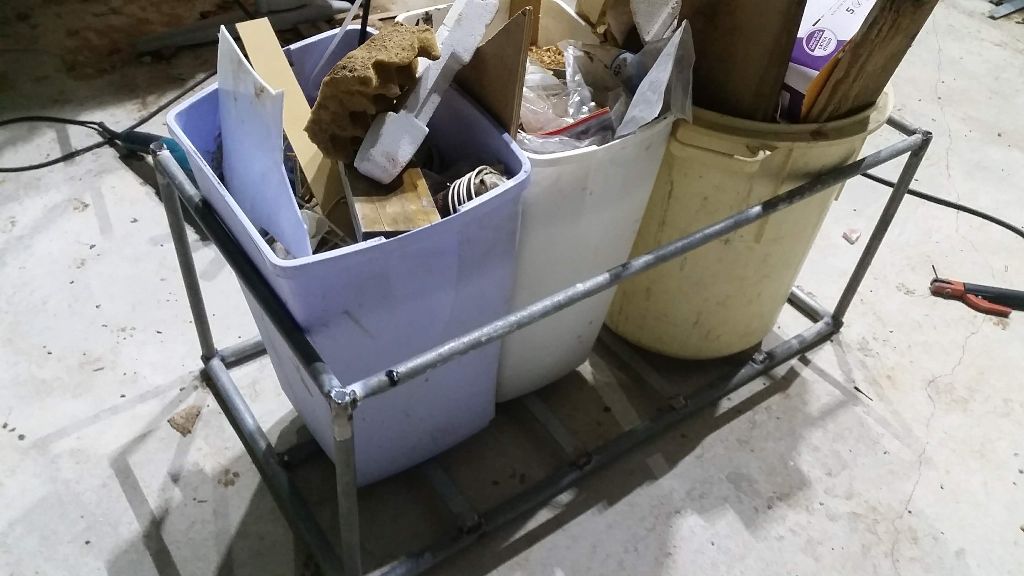

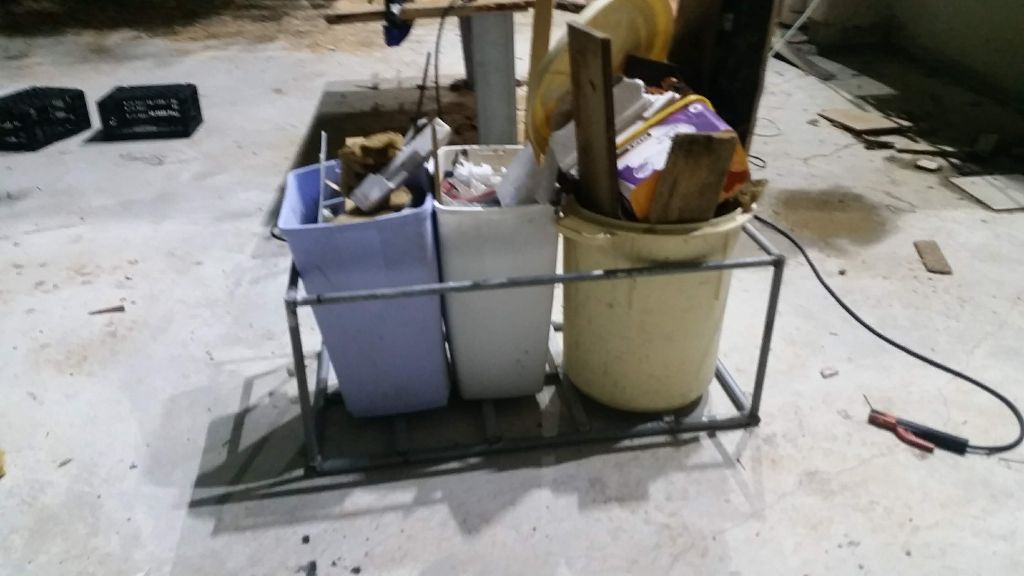

הארגז עומד עם שני פחים קטנים ואחד גדול

הארגז עומד עם שני פחים קטנים ואחד גדול

ומקרוב - הארגז עומד עם שני פחים קטנים ואחד גדול

ומקרוב – הארגז עומד עם שני פחים קטנים ואחד גדול

מהר למעלה

הכנות לגלגלים

הגלגלים ששמרתי לפרויקט היו גלגלי 20" שפורקו מאופני ילדים חלודות. גלגלים שכאלו זקוקים לאחיזה בשני הצדדים כיוון שציר הגלגל לא מספיק חזק כדי לתפוס בהם רק בצד אחד (לצורך עניין זה, גם לגלגלים גדולים יותר בדרך כלל אותו קוטר ציר, כך שהם חלשים באותה מידה. כדי שיהיה אפשר לתפוס את הגלגל רק בצד אחד, צריך נאבה עם ציר גלגל של סביב 20 מ"מ).
על כן היה עלי להכין שתי אוזניים שיחזיקו את הגלגל משני הצדדים, ועבור כל אוזן להכין שתי שיניים עם חריץ, כמו שיש באופניים בדרך כלל, שתתפוסנה את הגלגל מלמטה. השיניים נדרשו להיות מאוד מאוזנות בין החלק הקדמי לאחורי כדי שהגלגלים לא יפעלו לרעתנו.

את האוזניים כופפתי על מלחצי שולחן גדולים. יש שיטה אחרת של מילוי הצינור בחול על מנת למנוע את ההתכופפות של צינורות לזוויות חדות מדי, כך שנוצר קפל. על השיטה אני מספר כאן, אך התעצלתי למלא את כל הצינורות בחול, ופשוט לקחתי סיכון.

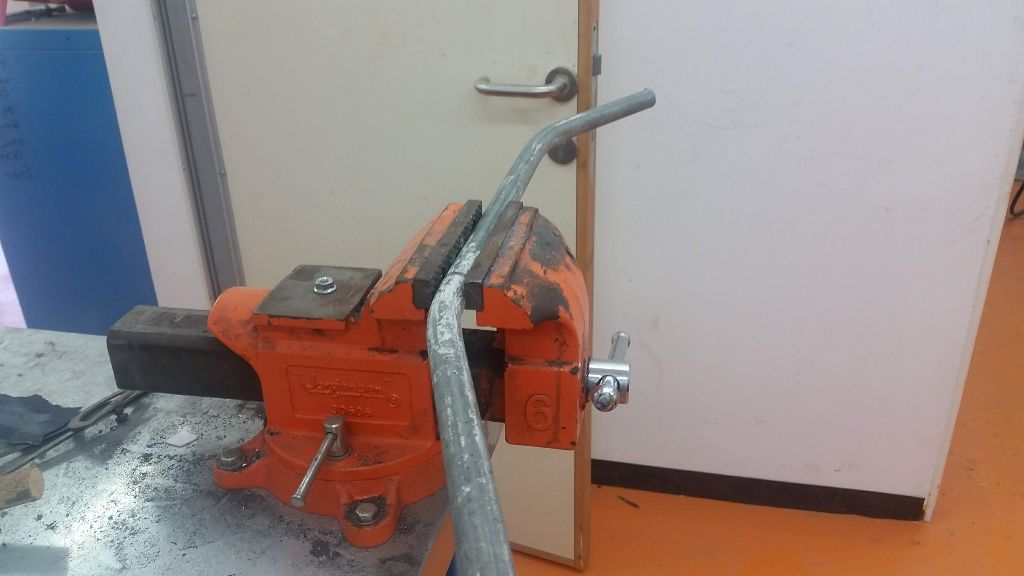

עיקום מחזיקי הגלגל על מלחצי שולחן

עיקום מחזיקי הגלגל על מלחצי שולחן

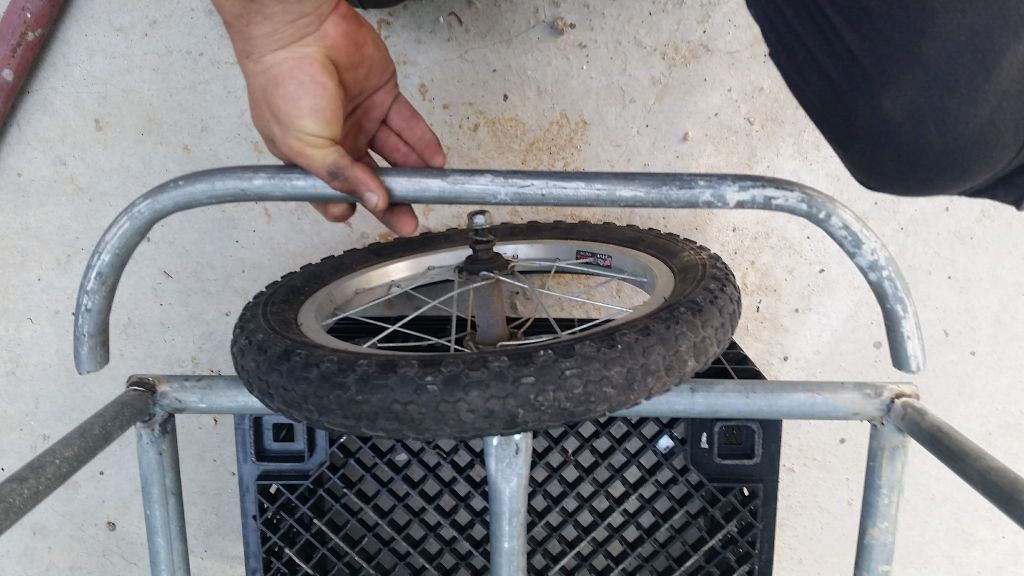

הגלגל עומד בתוך המקום היעודי לו - עם הצינור המכופף מוחזק ביד להמחשה

הגלגל עומד בתוך המקום היעודי לו – עם הצינור המכופף מוחזק ביד להמחשה

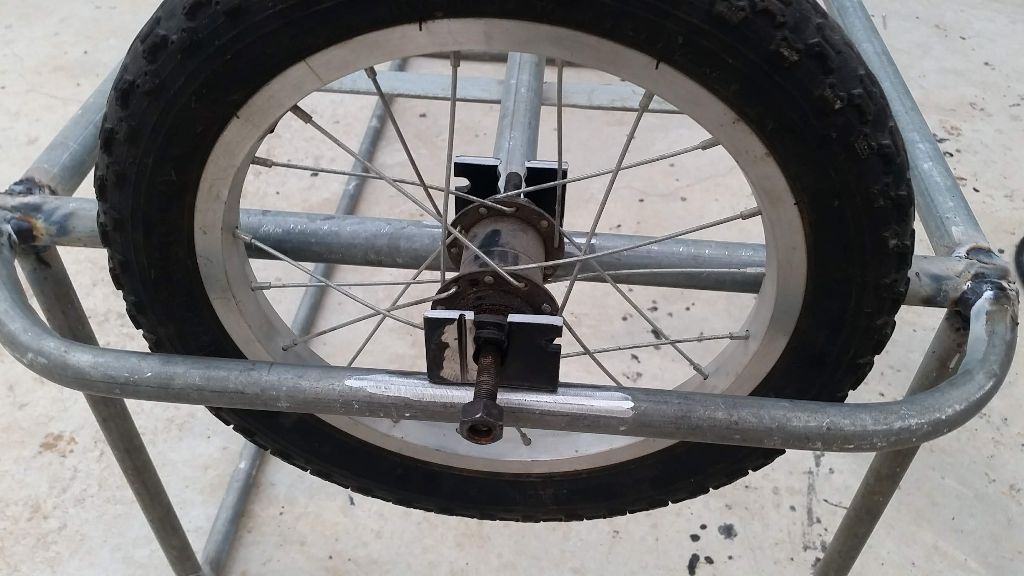

הוספת פלאחים שמחזיקים את הגלגל - כמו באופניים

הוספת פלאחים שמחזיקים את הגלגל – כמו באופניים

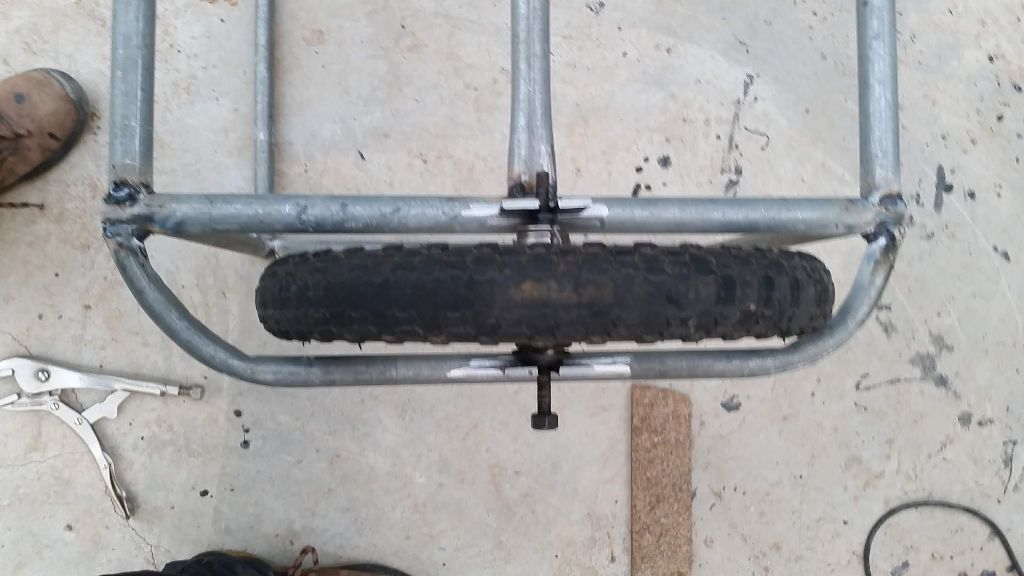

הגלגל במקומו ממבט על

הגלגל במקומו ממבט על

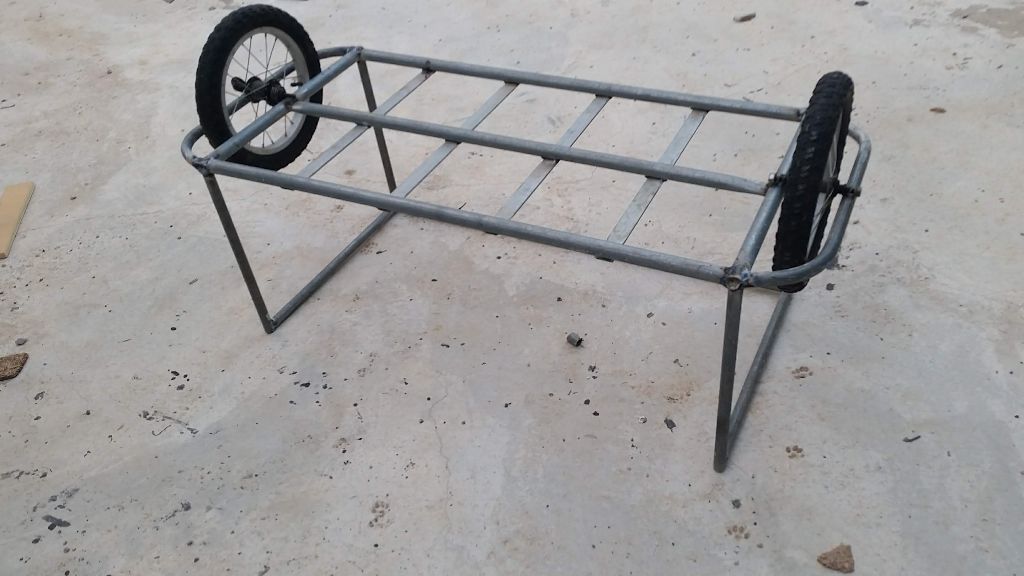

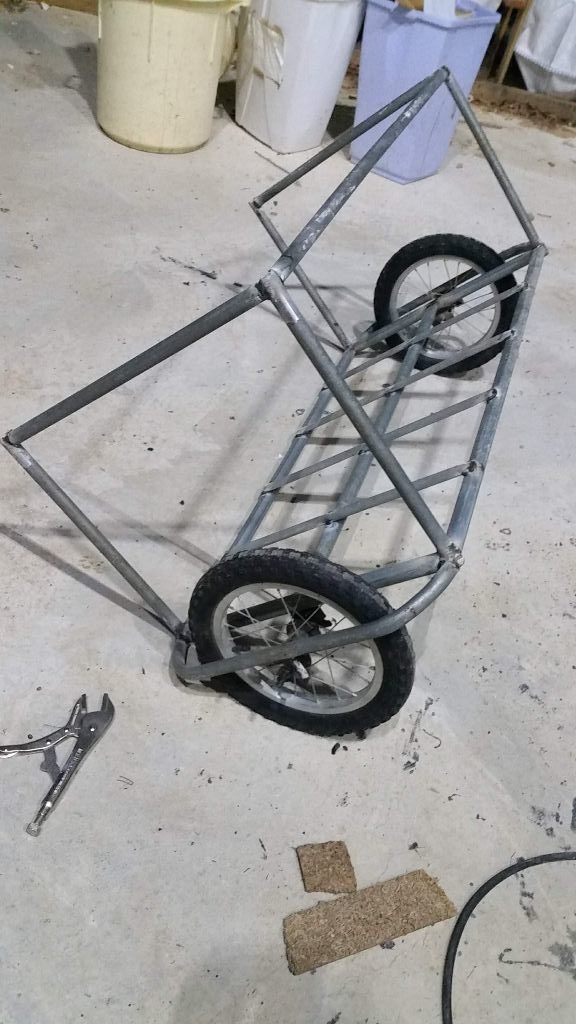

שני הגלגלים במקומם - העגלה הפוכה

שני הגלגלים במקומם – העגלה הפוכה

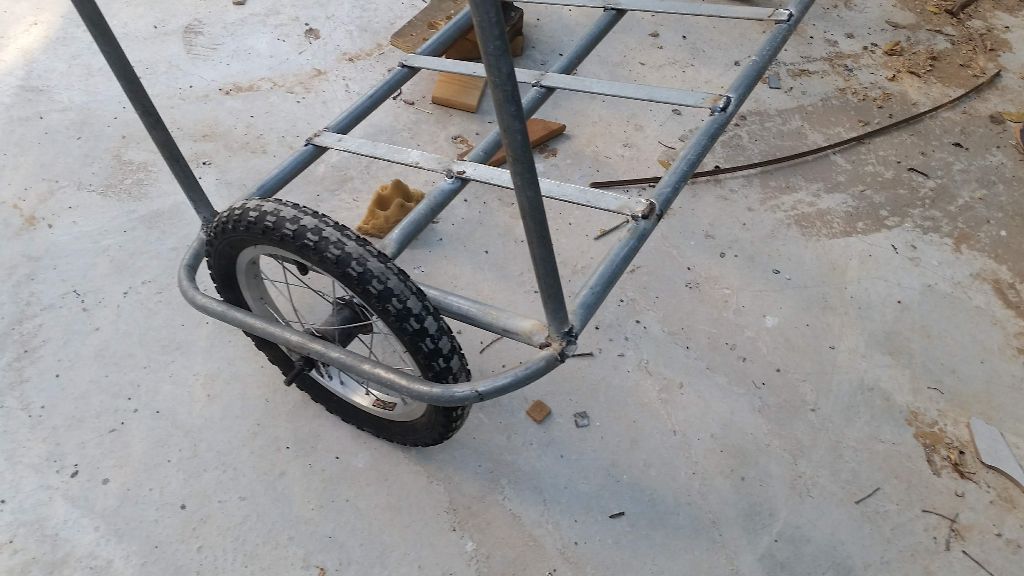

הגלגלים במקומם, העגלה באוריינטציה נכונה אך לא מאוזנת

הגלגלים במקומם, העגלה באוריינטציה נכונה אך לא מאוזנת

הגלגלים בסדר, העגלה לא מאוזנת

הגלגלים בסדר, העגלה לא מאוזנת

מהר למעלה

רגלית כדי שהכל יעמוד

בשלב זה עשיתי סיבוב עם העגלה ועליה פח אחד, והוא לא נגמר בטוב. היה קשה לשמור על איזון בלי ידית בגובה הבטן ודופן קדמית לעגלה (עליהן נדבר עוד מעט), וקשה להניח את העגלה בלי רגלית שדואגת שלא הכל יתהפך.

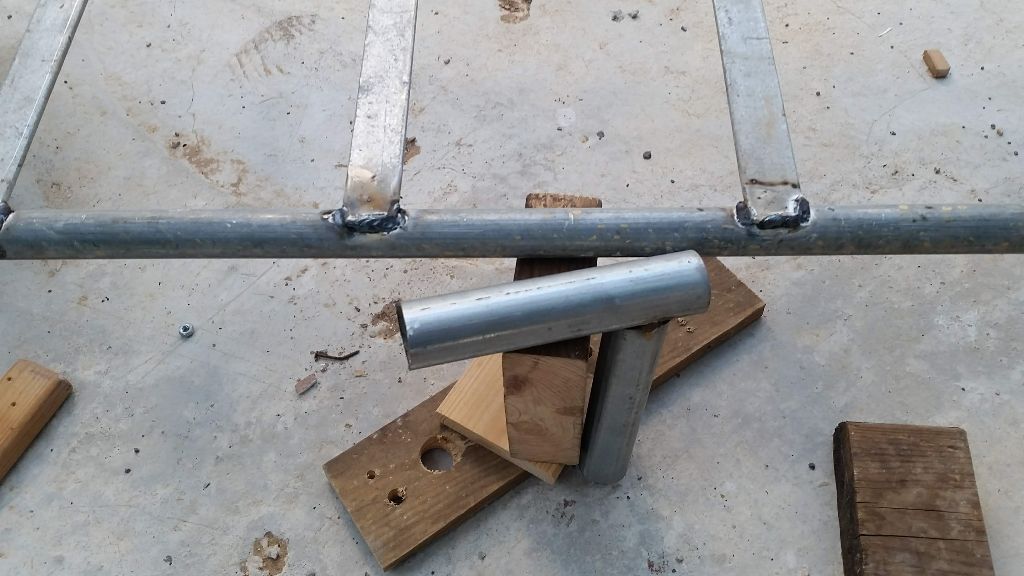

בנושא הרגלית היו לי לא מעט התלבטויות. בסוף החלטתי לחתוך חלק מהמסגרת התחתונה ולהחדיר פנימה צינור שמסתובב על המסגרת עצמה, אליו מחוברת הרגלית. אז נותר לי רק לחשוב על דרך שבה הרגלית מוחזקת כשהיא למטה ולמעלה. בסוף הגעתי לפתרון שאני עוד לומד אותו אבל נראה כרגע שעם עוד קצת עבודה הוא יהיה בסדר – ריתוך של שתי חתיכות ברזל בניין שמחזיקות את הרגלית במצב מקובע גם כשהיא "למטה" וגם תופסות אותה מאוזנת לבסיס העגלה כשהרגלית "למעלה".

תכנית לרגלית

תכנית לרגלית

הרגלית מסתובבת

הרגלית מסתובבת

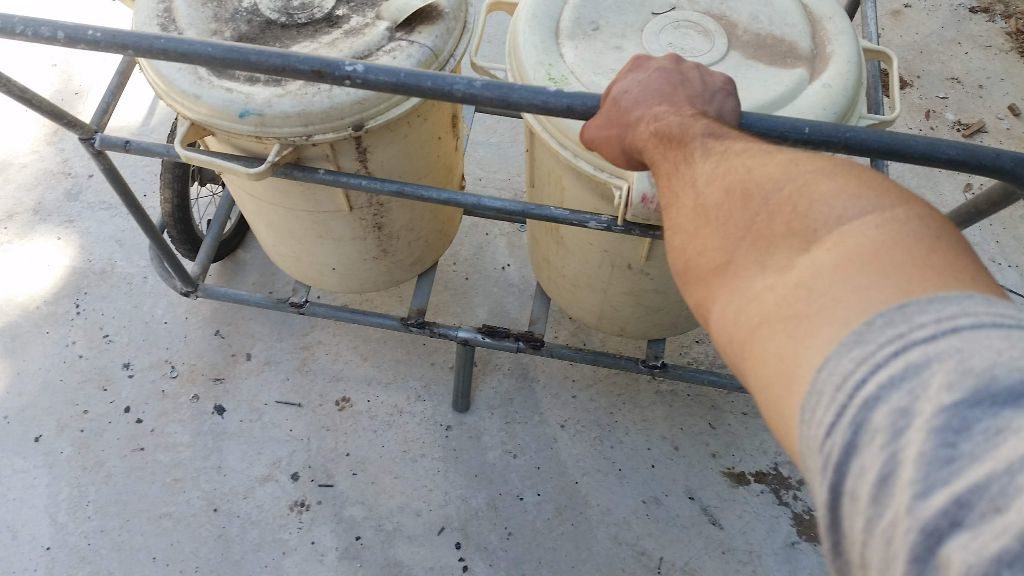

אני מדמן ידית אבל למטה רואים את הרגלית

אני מדמן ידית אבל למטה רואים את הרגלית

מהר למעלה

הוספת הידית

כאן כבר אין המון מה לומר – צריך ידית רחבה מספיק לשתי ידיים הכי קרוב מעל הגלגלים, לצורך איזון, ומספיק גבוהה (אבל לא יותר מדי) כדי שלא נלך עם משקל רב וגב שפוף כדי לתמוך בעגלה.

אני מדמן ידית אבל למטה רואים את הרגלית

אני מדמן ידית אבל למטה רואים את הרגלית

מהר למעלה

הסגירה הקדמית

כאן כן הייתה קצת מחשבה. מצד אחד לא רציתי המון משקל. מצד שני רציתי משהו שיתמוך בפחים בצורה טובה, ומצד שלישי, הוא היה חייב להיות דינמי – מתאים לפח אחד או לעגלה מלאה.

היו כל מיני מחשבות, כשבסוף נסגרתי על קפיץ מתיחה חזק, שניתן לסגור אותו באלכסון למקרה שיש מעט פחים או כדופן ישרה במקרה שיש עגלה מלאה.

את הקפיץ חיברתי בצד אחד לארגז עצמו באמצעות קדיחת שני חורים בצינור והשחלת הטבעת הראשונה דרך החורים, ובצד השני רותכה לולאת ברזל, שבין הקפיץ לבינה מחבר שאקל ג'אבר.

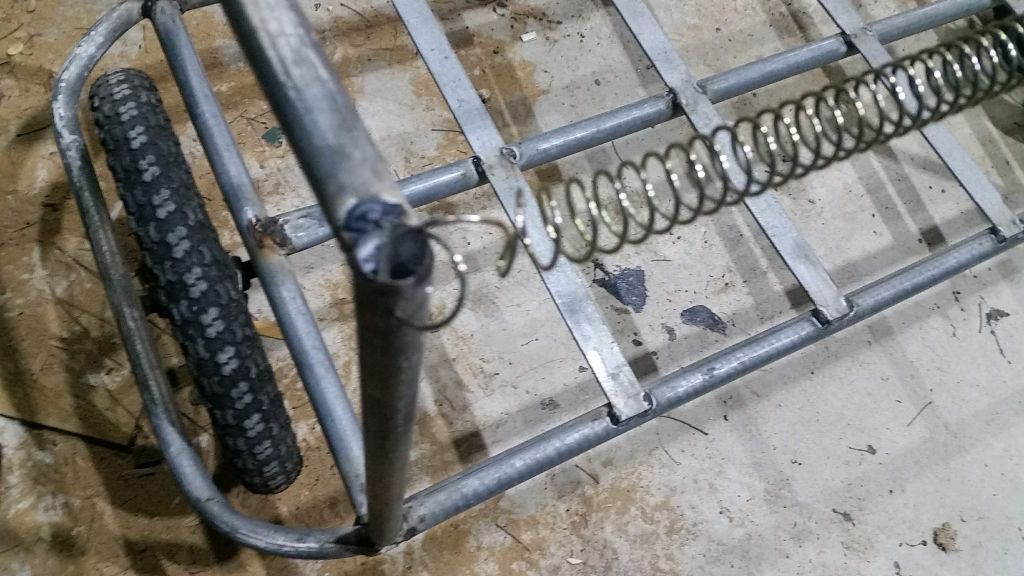

צד אחד - טבעת דרך חורים בצינור

צד אחד – טבעת דרך חורים בצינור

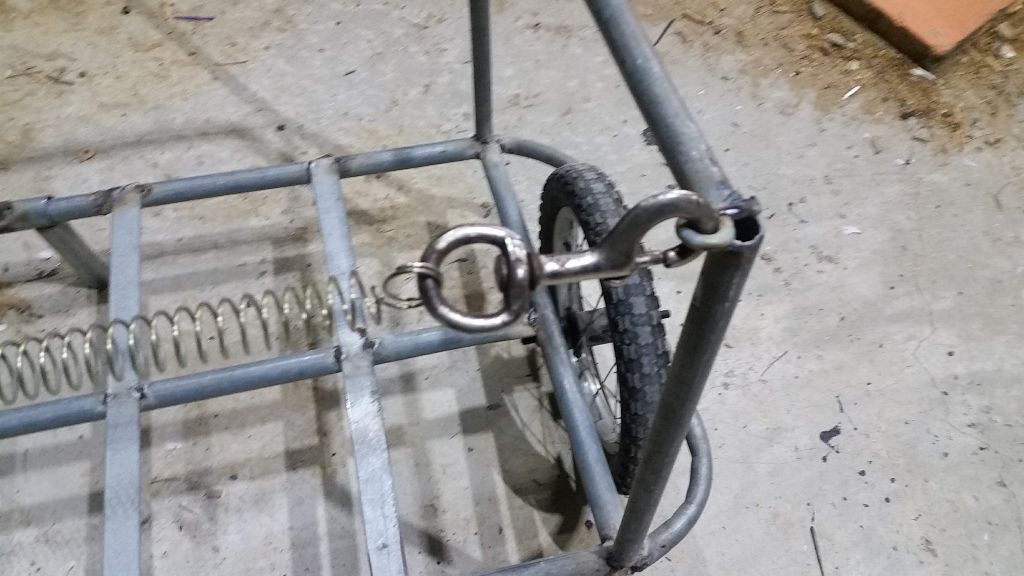

צד שני - שאקל ג'אבק ללולאת מתכת מרותכת

צד שני – שאקל ג'אבק ללולאת מתכת מרותכת

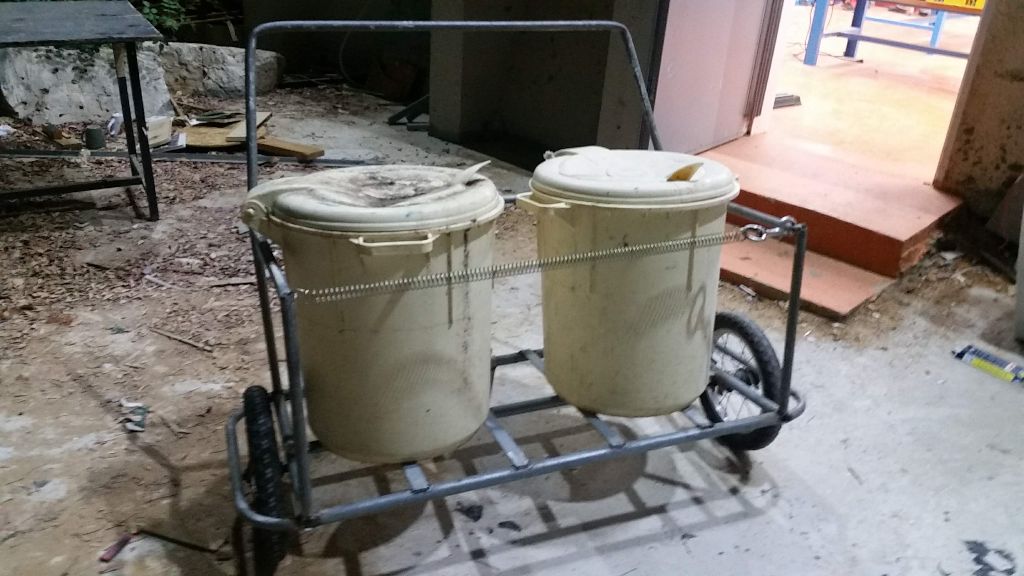

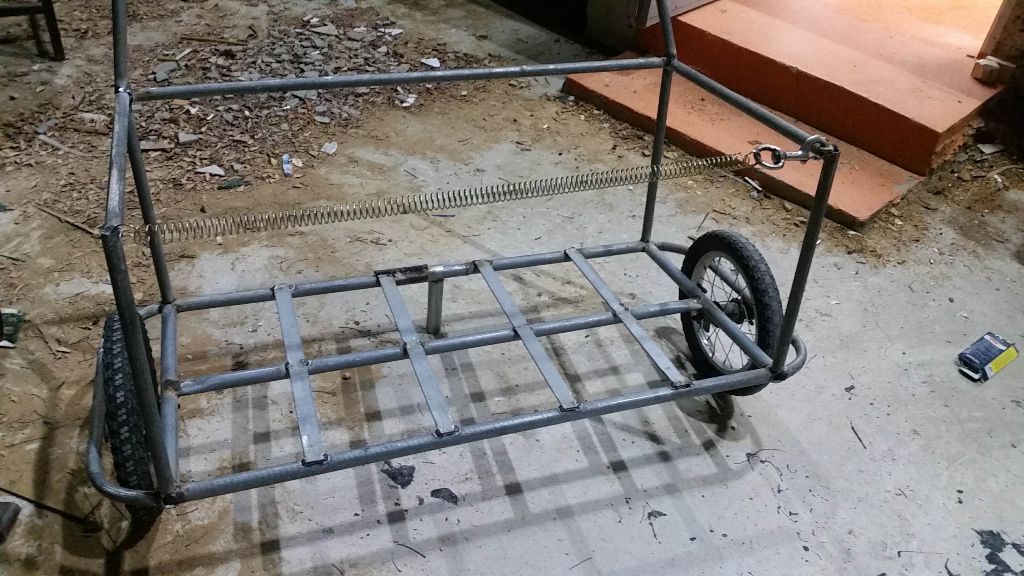

העגלה ריקה עם הקפיץ מתוח

העגלה ריקה עם הקפיץ מתוח

סגירה עם קפיץ

סגירה עם קפיץ

מהר למעלה

לסיכום

אז יש עוד כמה בדיקות שצריך לעשות – לראות שהרגלית עונה על הציפיות, שהידית לא מאכזבת ושהקפיץ-מעקה עושה את עבודתו כראוי. אבל בסה"כ, ריקון הפחים הפך להיות משימה אפשרית ואפילו די נחמדה.
