הכנת ידית לשופין – מחומר גלם למוצר סופי

שני השופינים מוכנים
מידע כללי-
  • זמן השלמה: שעה
  • רמת קושי: סביר
  • עלות: זניחה
  • ידע נדרש: חריטה (מתחיל)
חומרים+
  • קוביית עץ צפוף
  • שופין ללא ידית
כלי עבודה+
  • זווית נגרים
  • מחרטת עץ
  • מסור סרט
  • מסורית ברזל
  • מפסלות חריטה
  • ניירות ליטוש
  • עיפרון
  • פטיש
  • שלייף
  • שמן טאנג
הדפסה

בני החליט כי הוא רוצה להעניק לחברים שעוזבים לגור רחוק במתנה כלי עבודה. בלי הרבה שכנועים החלטנו לנסוע לשוק הפשפשים בחיפה ולראות מה יעלה המזל בתחום כלי העבודה הידניים. לאחר חיפושים ארוכים (שבהם הצטיידנו גם אנחנו ברכישות מעניינות) החלטנו כי נרכוש שני שופינים (זהים פחות או יותר, אחרי הכל מדובר בשני אחים קרובים בגיל) ונכין להם ידיות חדשות (בדרך כלל השופינים בשוק הפשפשים מגיעים ללא ידית).

הפעם החלטתי לעשות משהו קצת שונה. הסרטתי את כל התהליך וערכתי אותו כך שרובו יעבור בהילוך מהיר. נקודות מפנה חשובות בסרטון נשארו בקצב רגיל כדי שיהיה אפשר להבין מה בדיוק עשינו.

שופינים עגולים ללא ידיות

שופינים עגולים ללא ידיות

שופין אחד מוכן והשני נכין עכשיו

שופין אחד מוכן והשני נכין עכשיו

עם זאת, למרות הסרטון החלטתי לפרט את שלבי ההכנה כי יש לי תחושה שאולי סרטון כזה הוא נחמד אבל אפשר ללמוד ממנו ממש מעט על מה שהיה שם באמת.

פרמקלצ'ר לרציניים

יצאנו לדרך - קורס פרמקלצ'ר 2017-18 מבית היוצר של "בעזרת השמש"! אנחנו מתרגשים, ואתם? רוצים להבין קצת יותר? הכנו בשבילכם הפעם משהו מיוחד, בקישור הזה.

שופינים עגולים ללא ידיות

שופינים עגולים ללא ידיות

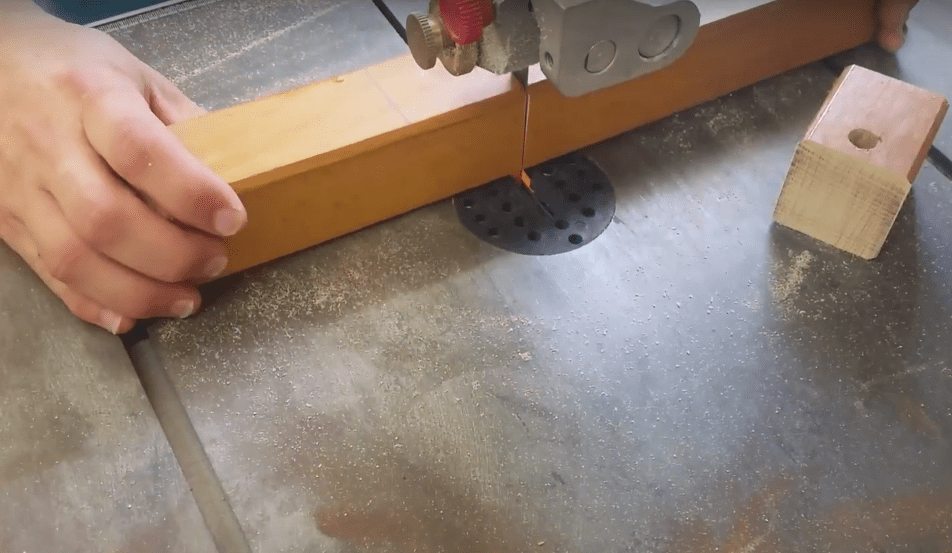

על המסור סרט

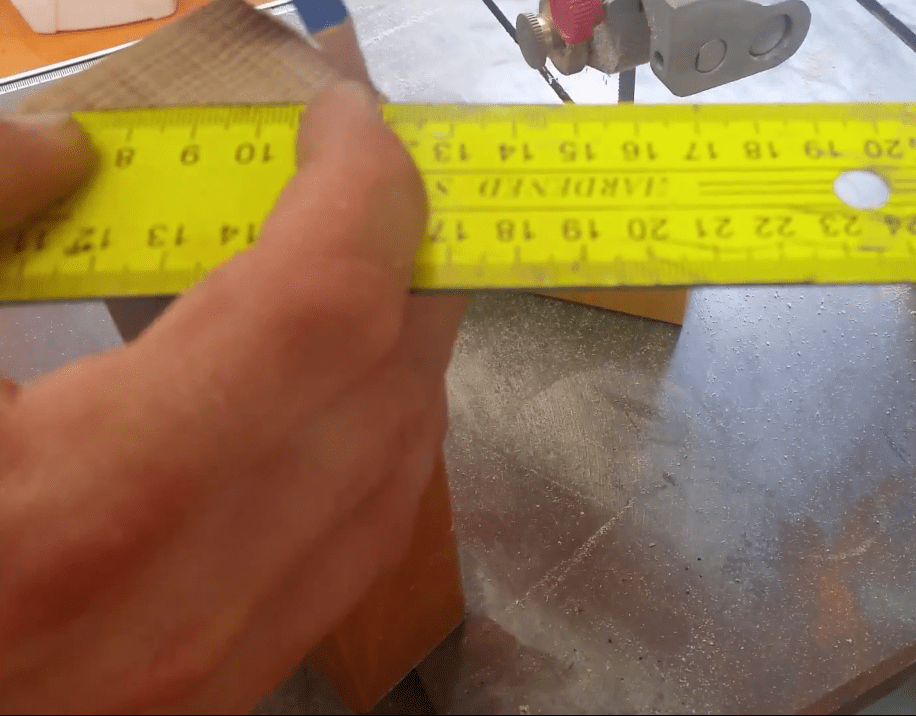

מקצרים את חתיכת העץ למידות רלווטיות לחריטה במרחטה. המידה עצמה קשורה באורך הידית, אבל כדאי להשאיר יותר חומר כי אחרת קשה לחרוט את החלקים העגולים של הידית כשהם קרובים לעוקצים של המחרטה.

מקצרים את חתיכת העץ למידות רלווטיות לחריטה במרחטה

מהר למעלה

סימון המרכז – בדרך למחרטה

סימון המרכז בשתי הקצוות כדי לתפוס את העובד על המחרטה

סימון המרכז בשתי הקצוות כדי לתפוס את העובד על המחרטה

מהר למעלה

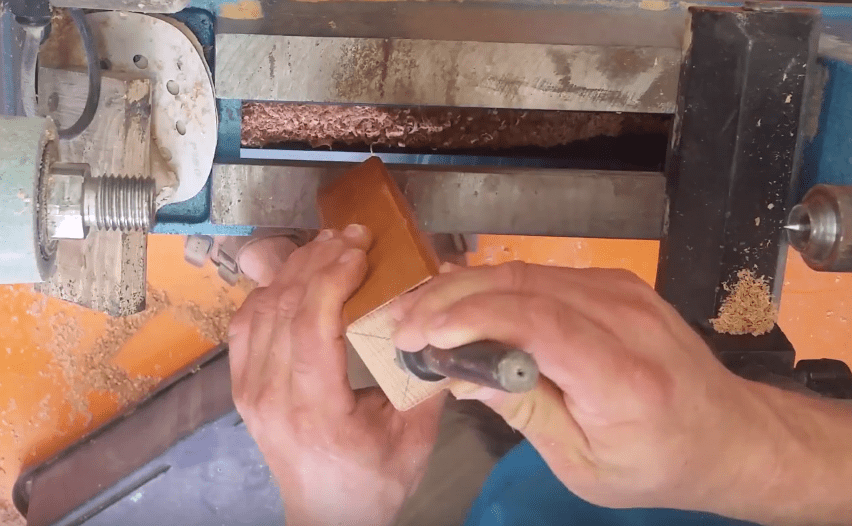

עוקץ במרכז העובד

דפיקת העוקץ בפטיש – לפני המחרטה

דפיקת העוקץ בפטיש - לפני המחרטה

מהר למעלה

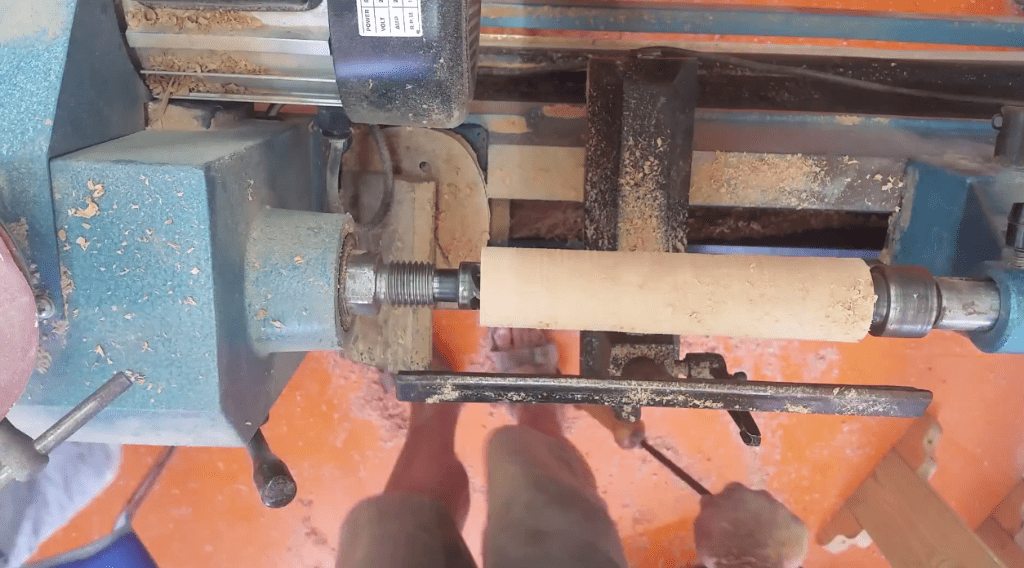

התחלת החריטה – עיגול הריבוע

התחלת החריטה - עיגול הריבוע

מהר למעלה

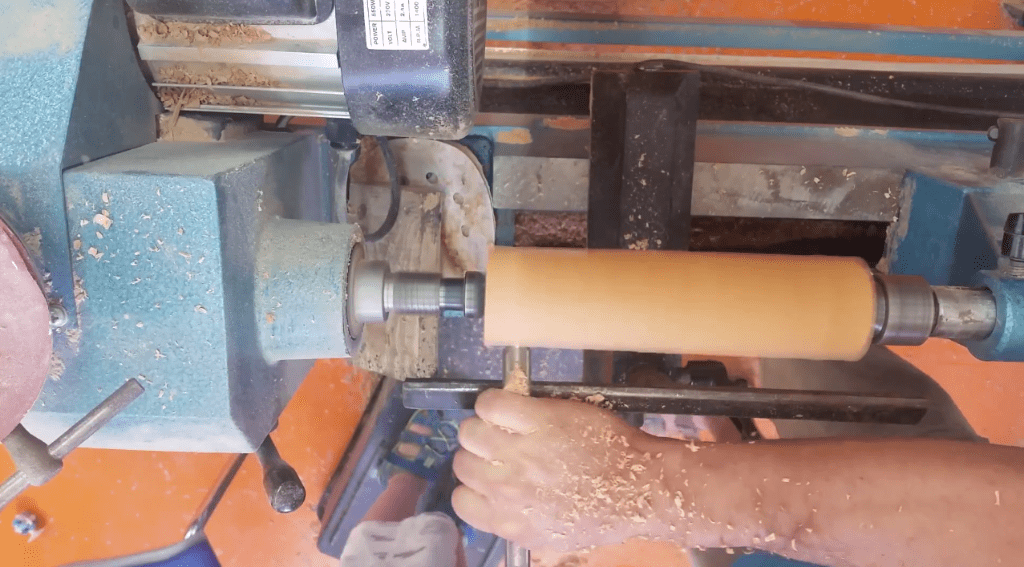

המוט מעוגל

המוט מעוגל

מהר למעלה

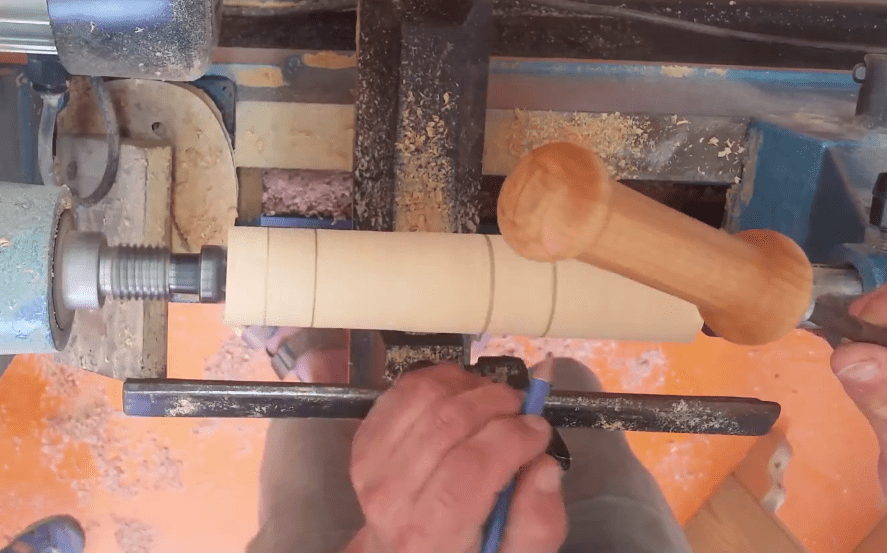

סימון מידות

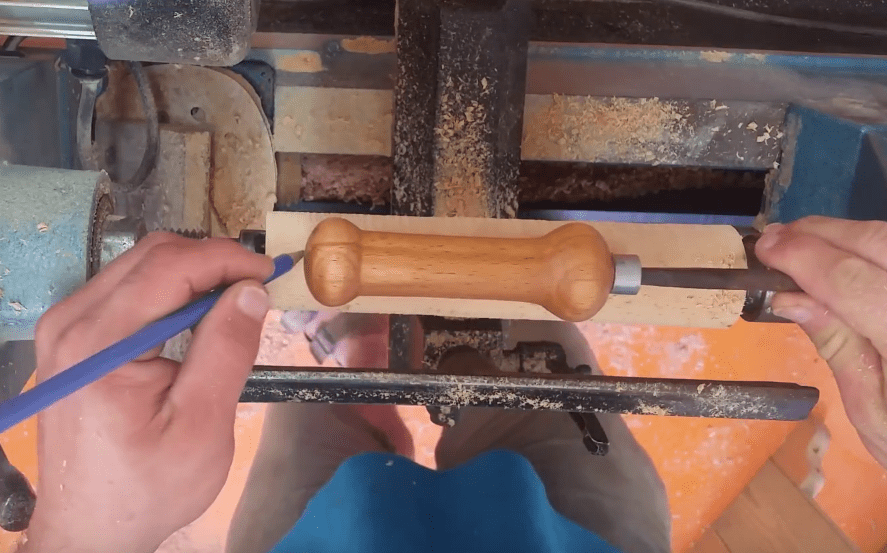

סימון המידות של הידית על פי הידית הקודמת שהכנו. תוך כדי שהעובד מסתובב, הקו של העיפרון יוצא ישר ומדויק.

סימון המידות של הידית על פי הידית הקודמת שהכנו

מהר למעלה

סימון בעיפרון

סימון בעיפרון

מהר למעלה

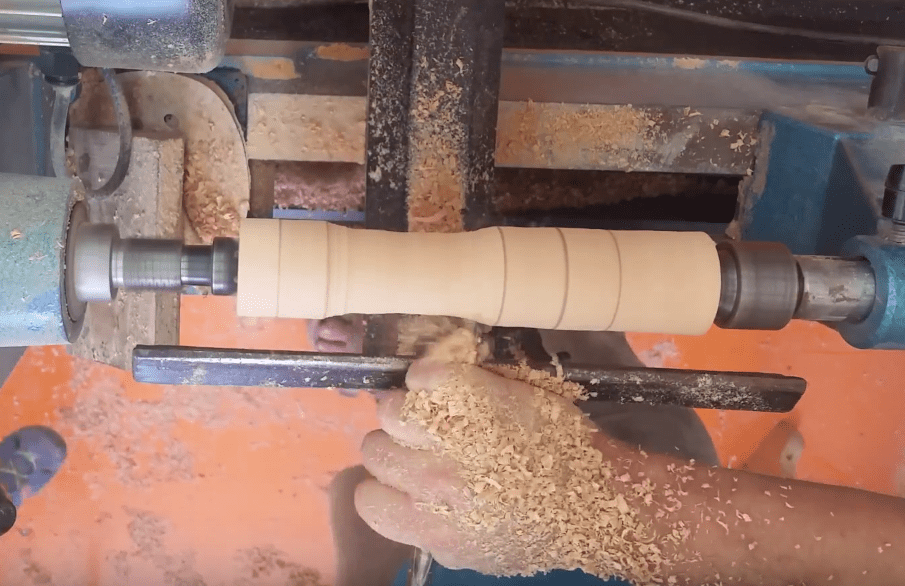

חריטת הצורה הכללית

חריטה של הצורה הכללית על פי הסימונים בעיפרון

חריטת הצורה הכללית

מהר למעלה

צוואר הידית

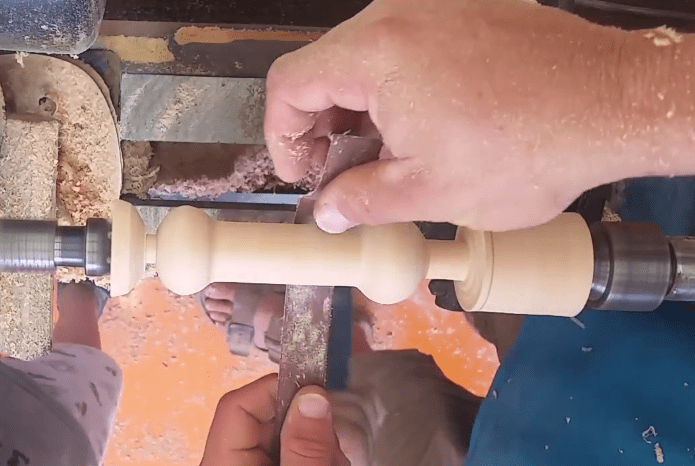

חריטה ומדידת הקוטר של צוואר הידית כדי שתהיה גדולה במעט מטבעת המתכת שתקיף אותה.

מדידת הקוטר של צוואר הידית

מהר למעלה

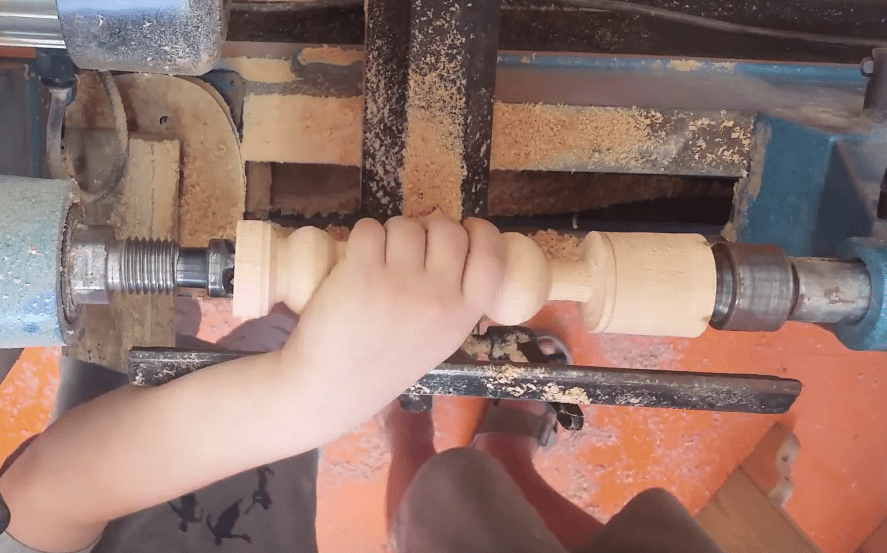

מדידת הידית ליד

כיוון שהשופין צריך להתאים ליד של ילד, בודקים אם הידית מתאימה ל…יד של ילד.

בודקים אם הידית מתאימה ליד של ילד

מהר למעלה

ליטוש

מלטשים את הכל יפה יפה. מתחילים בגרעין 60 ועולים לאט לאט עד 320 לפחות. כזה מתחיל להיות מבריק, אפשר להפסיק. מצד שני, זה הדבר הכי כיף בעולם ללטש על מחרטה. תנסו ותווכחו.

מלטשים את הכל יפה יפה

מהר למעלה

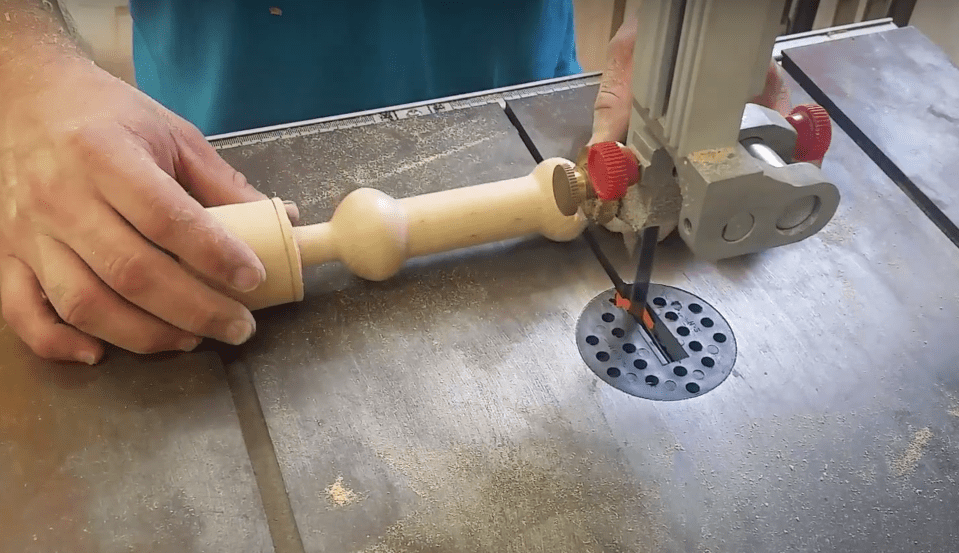

מורידים מהמחרטה וחותכים את הקצוות

מורידים את הקצוות על המסור סרט.

מורידים את הקצוות על המסור סרט

מהר למעלה

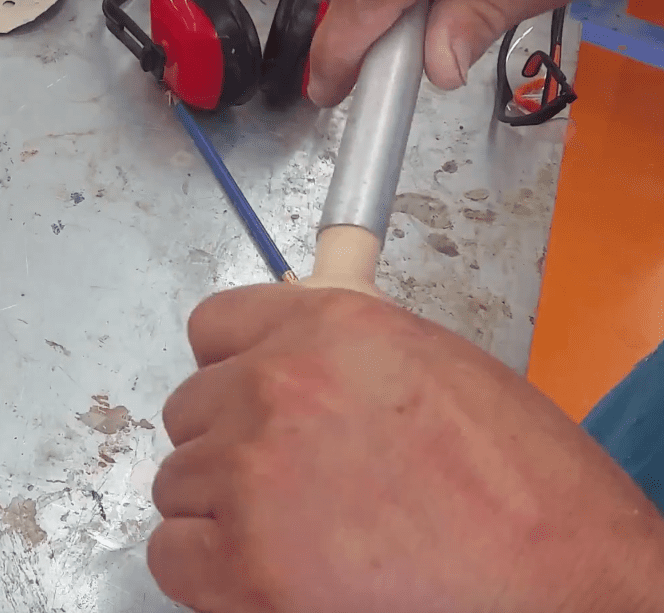

התאמה לטבעת הברזל

מתוך צינור הברזל הזה נחתוך את הטבעת, אחרי שנתאים אותה לצוואר הידית. בעזרת נייר שיוף נקטין את הצוואר עד שנוכל לדפוק בלחץ עם פטיש את צינור הברזל על צוואר הידית מבלי לעשות יותר מדי נזק.

התאמה לטבעת הברזל

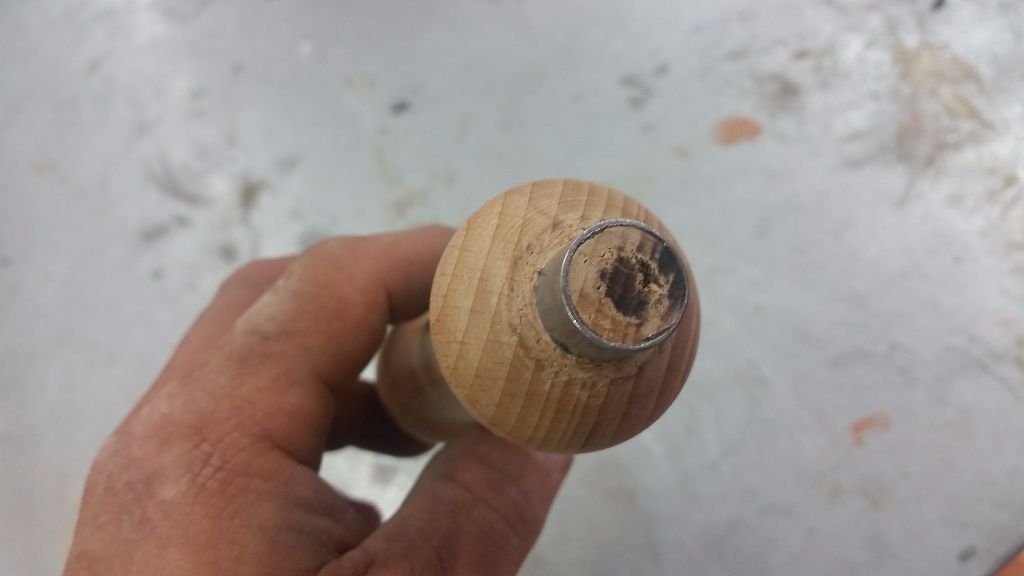

החור לפני השופין

החור לפני השופין

החור אחרי השופין

החור אחרי השופין

מהר למעלה

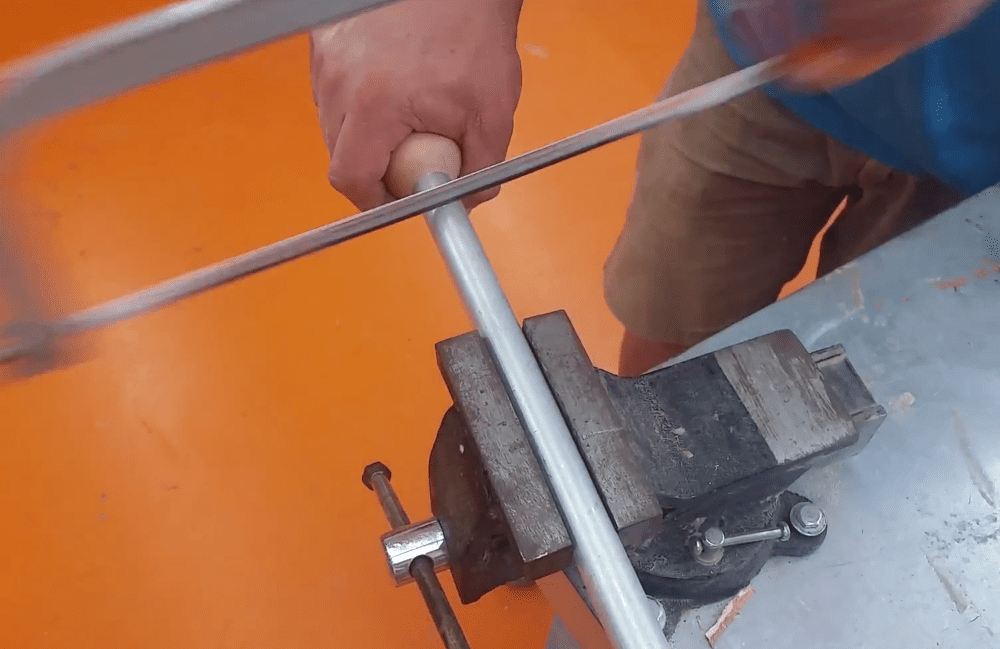

חיתוך הצינור

חותכים את שארית הצינור, מספיק רחוק מבסיס הצוואר של הידית.

חותכים את שארית הצינור

מהר למעלה

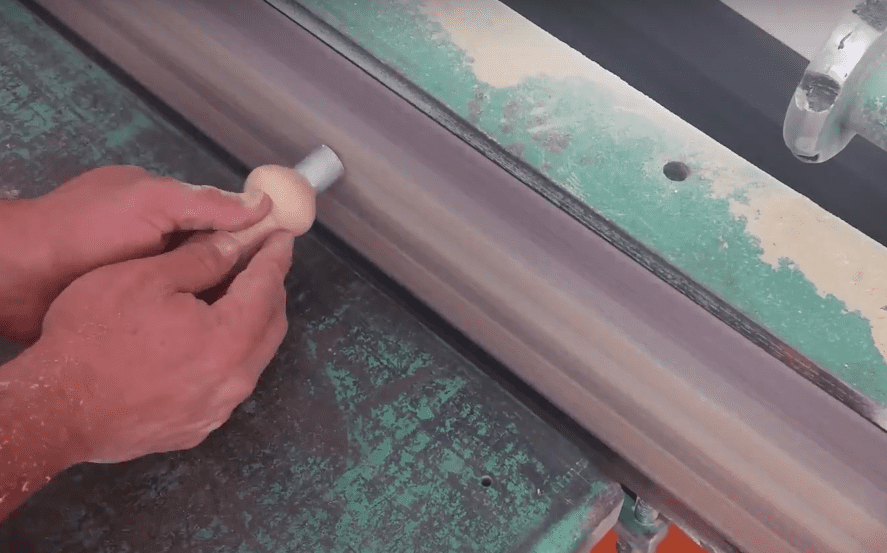

איפוס טבעת הברזל לצוואר הידית

ליטוש זהיר עד שטבעת הברזל תגיע לקו צוואר הידית.

ליטוש על השלייף

מהר למעלה

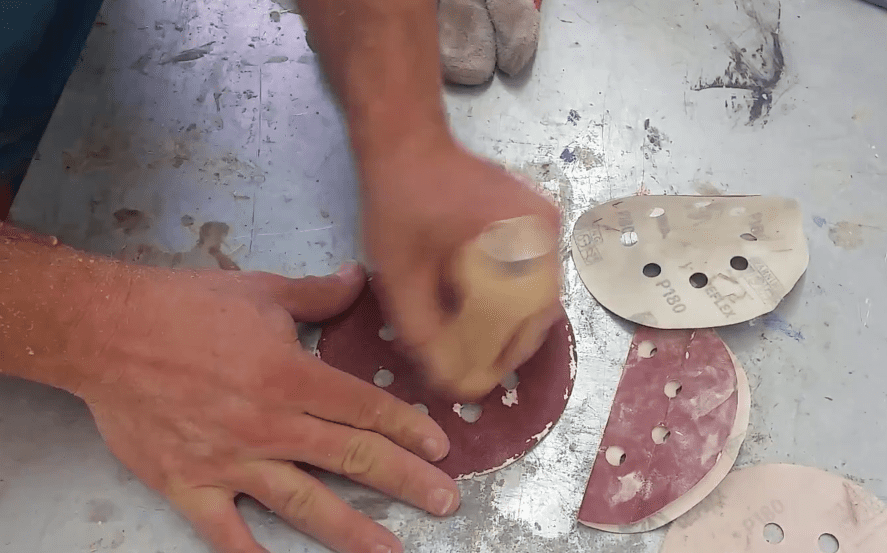

ליטוש שאריות מהטוסיק של הידית

כאן היה צריך לעגל את קצה הידית. אפשרי היה לעשות זאת על המחרטה. שכחתי מזה, ולכן הברירה בשלב זה הייתה לנקות את קצה הידית ידנית עם ניירות ליטוש, שוב – עולים, מ-60 ועד 320.

ליטוש הטוסיק של הידית

מהר למעלה

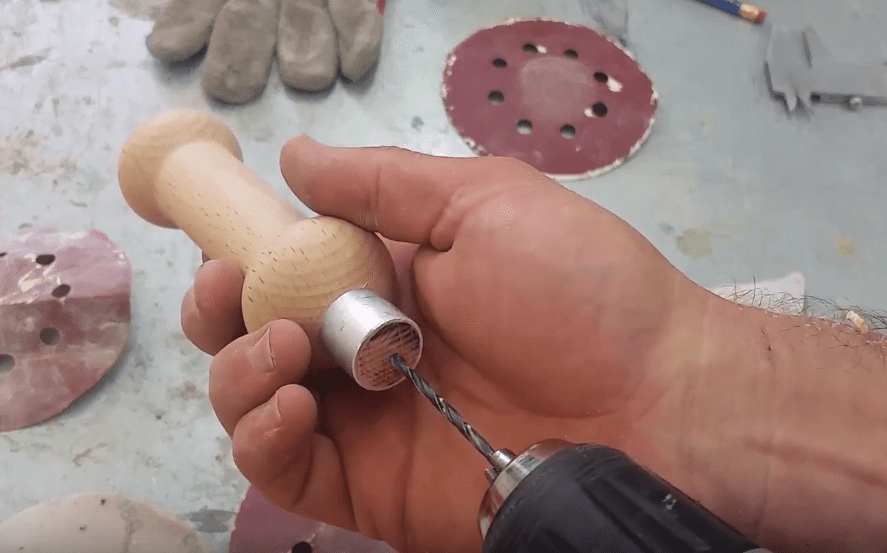

קדיחת החור

קדיחת חור לידית השופין בצוואר הבקבוק. יש להזהר לא לייצר חור עמוק מדי או רחב מדי.

קדיחת חור לידית השופין

מהר למעלה

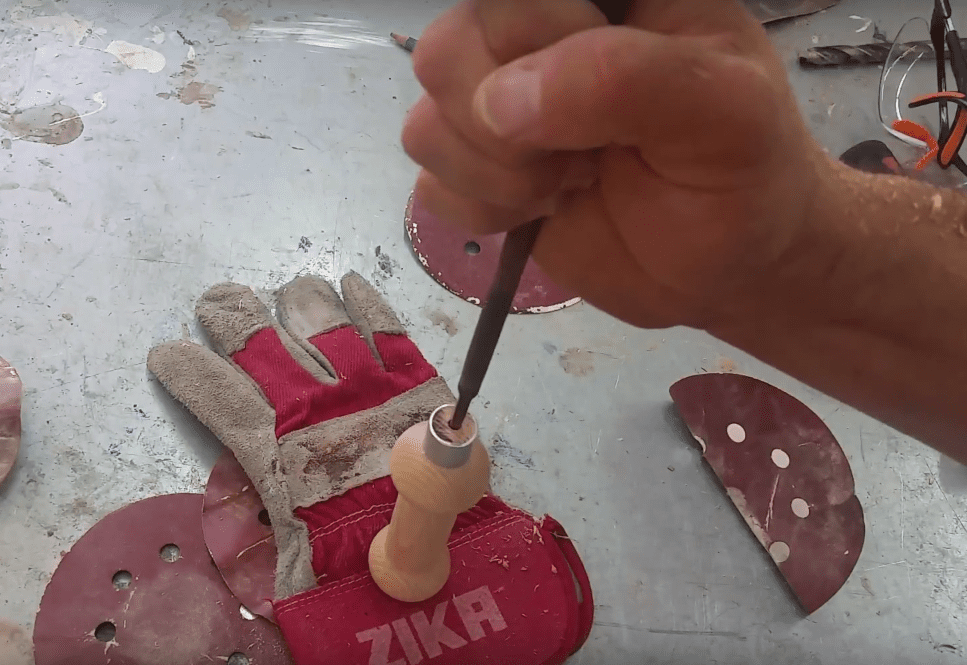

לחבר בין השופין לידית

קוביית עץ שמפרידה בין הפטיש לשופין מונעת נזק לשופין. וכך מתחברים להם שופין וידית.

החדרת השופין לתוך הידית

מהר למעלה

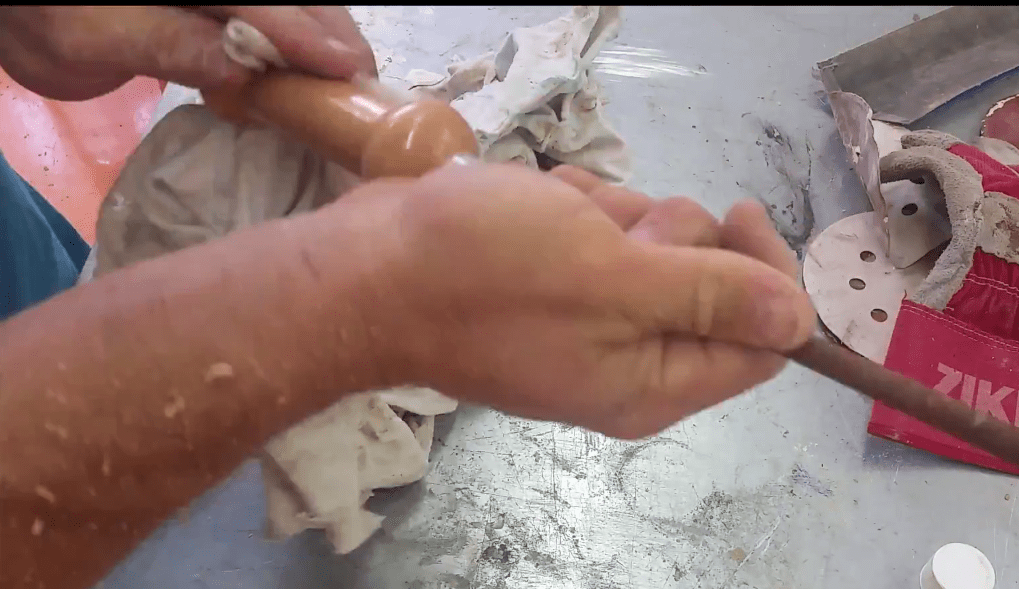

שימון בשמן

אפשר כל שמן, אני שימנתי בשמן טאנג, אבל קשה למצוא אותו בארץ. אפשר גם בשמן זית או פשתן.

שימון בשמן טאנג

מהר למעלה

וזהו… פחות או יותר

זאת אולי לא הדרך ה"נכונה" להכין את ידית לשופין, אבל היא בהחלט עובדת. חשוב לומר שכדאי להתנסות בחריטה ולצבור קצת שעות טיסה לפני שעוברים לחתיכה שאמורה לשמש את הפרויקט הסופי.

מוזמנים לשאול שאלות ולהגיב. אשמח לשמוע הערות והארות.

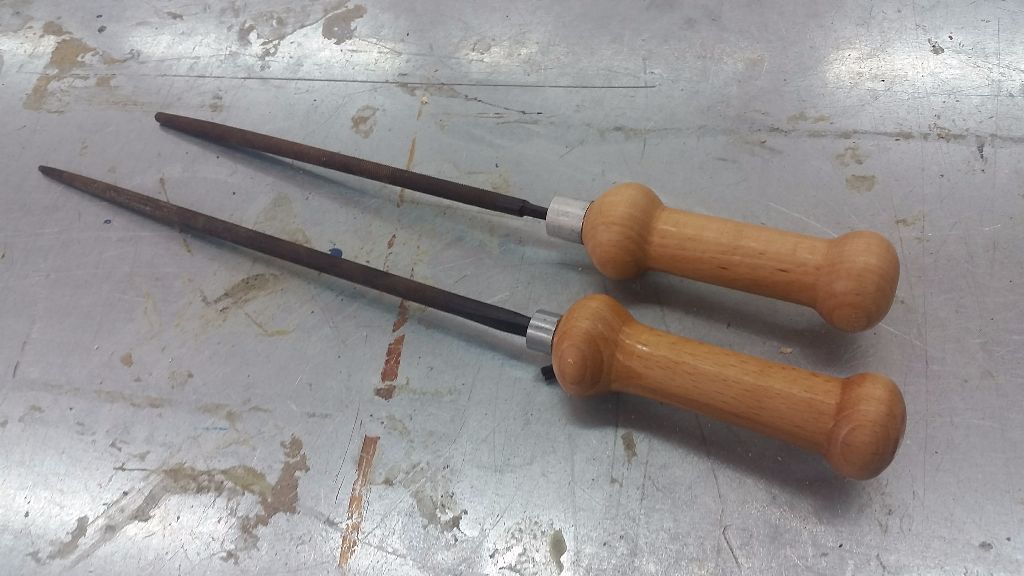

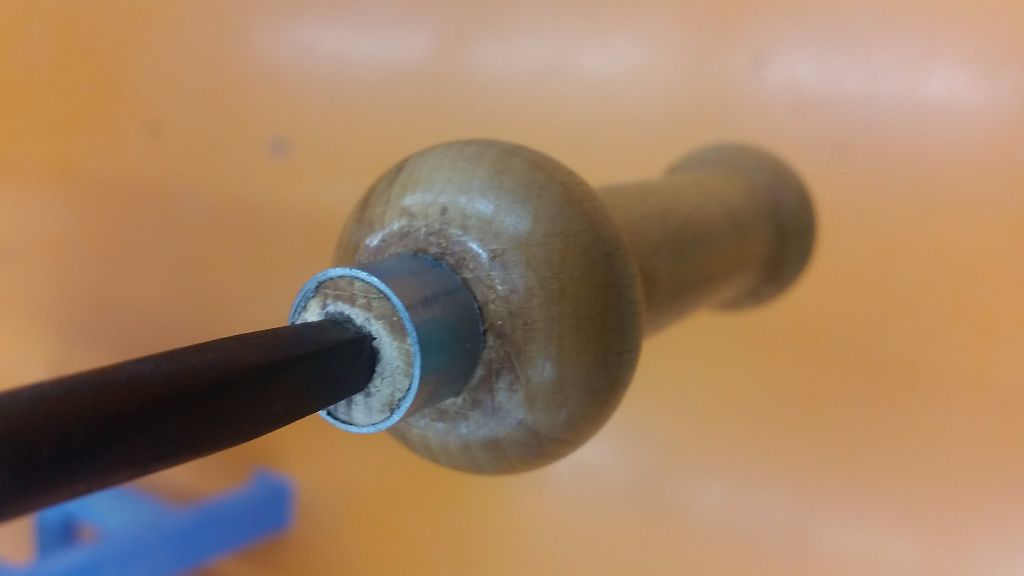

שני השופינים מוכנים

שני השופינים מוכנים

מהר למעלה הדפסה
